Parkside PMSG 200 A2 - Prispôsobenie Zariadenia Pre Zváranie PlnenýM Drôtom Bez Ochranného Plynu; Vloženie Zváracieho Drôtu

180
SK
T
5
33

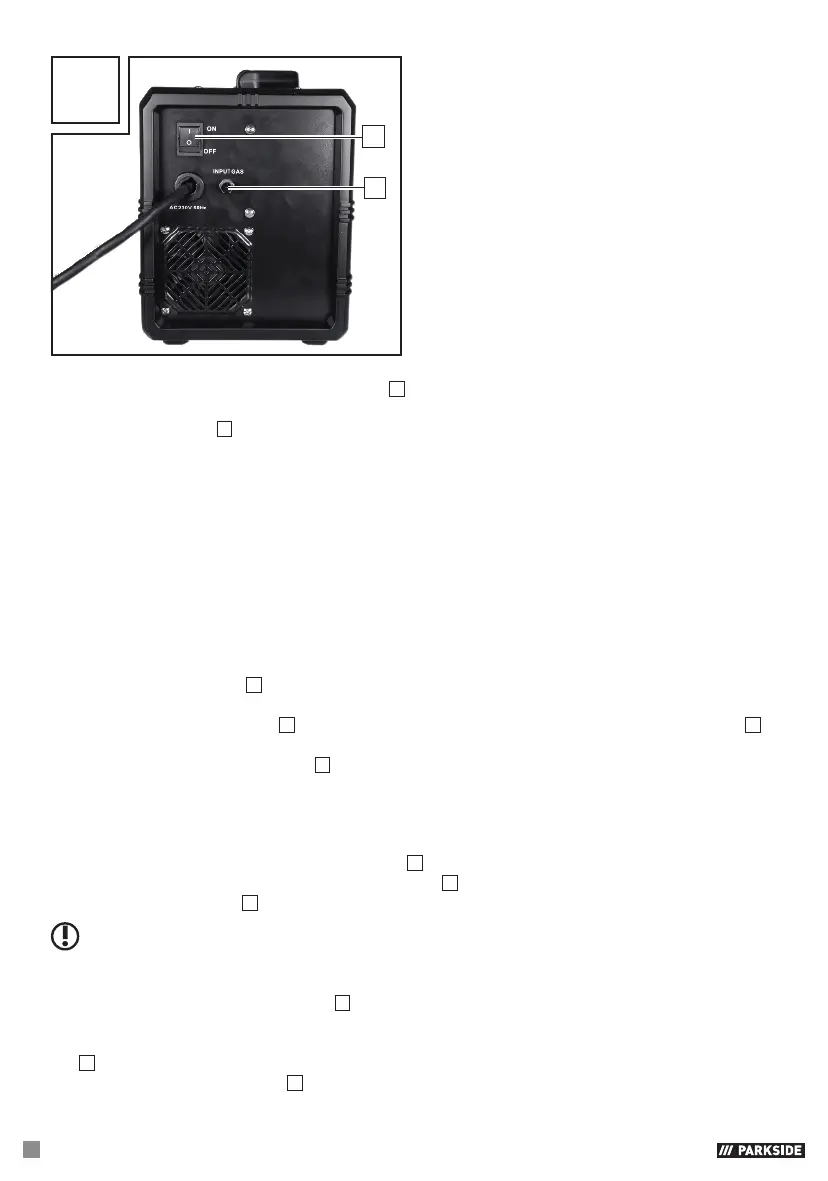

 Odoberte ochranný kryt z plynovej prípojky
33
.
 Následne pripojte prívod ochranného plynu, vrátane redukčného ventilu (nie je súčasťou dodávky)
k plynovej prípojke
33
(pozri obr. T). Ochranný plyn je potrebný, ak sa nepoužíva plnený drôt
s integrovaným ochranným plynom v pevnej podobe. Rešpektujte tiež prípadné pokyny týkajúce sa
vášho redukčného ventilu (nie je súčasťou dodávky). Orientačnú hodnotu pre nastavenie prietoku
plynu je možné vypočítať podľa nasledujúceho vzorca:
Priemer drôtu v mm x 10 = prietok plynu v l/min.
Napríklad pre drôt s priemerom 0,8 mm vyplýva hodnota cca 8 l/min.
z Prispôsobenie zariadenia pre zváranie plneným drôtom bez
ochranného plynu
Ak používate plnený drôt s integrovaným ochranným plynom, potom nie je potrebné privádzať žiadny
externý ochranný plyn.
 Najskôr spojte zástrčku
32
s prípojkou označenou ako „-“. Pre zafixovanie ju otáčajte v smere
hodinových ručičiek. Vprípade pochybností sa poraďte s odborníkom. Následne pripojte balík
hadíc s priamym pripojením
10
k príslušnej prípojke. Upevnite spoj utiahnutím fixačného krúžku
38
v smere hodinových ručičiek.
 Potom pripojte uzemňovací kábel
4
pomocou príslušnej prípojky označenej ako „+“ a pre
zafixovanie prípojku otáčajte v smere hodinových ručičiek.
z Vloženie zváracieho drôtu
 Odblokujte a otvorte kryt jednotky posuvu drôtu
1
zatlačením odblokovacieho tlačidla smerom nahor.
 Odblokujte jednotku kladky otočením držiaka kladky
27
proti smeru hodinových ručičiek (pozri obr. F).
 Stiahnite držiak kladky
27
z hriadeľa (pozri obr. F).
UPOZORNENIE: Dávajte pozor na to, aby sa neuvoľnil koniec drôtu, a tým sa kladka samovoľne
neodvinula. Koniec drôtu sa smie uvoľniť až počas montáže.
 Zváraciu cievku so zváracím drôtom
15
úplne rozbaľte, aby sa mohla voľne odvinúť.
Neuvoľňujte však ešte koniec drôtu.
 Kladku drôtu nasaďte na hriadeľ. Dávajte pozor, aby sa kladka odvíjala na strane priechodky drôtu
29
(pozri obr. G a M).
 Znova nasaďte držiak kladky
27
a zaistite ho zatlačením a otočením v smere hodinových ručičiek
(pozri obr. G).
