152
PL
z Montaż
z Montaż osłony spawalniczej
Włożyć ciemne szkło spawalnicze
20
napisem skierowanym w górę w korpus osłony
19
(patrz rys. C).
W razie potrzeby należy lekko nacisnąć szkło z przodu aż się zatrzaśnie. Napis na ciemnym szkle
spawalniczym
20
musi być widoczny z przodu osłony ochronnej.
Wsunąć uchwyt ręczny
21
od wewnątrz w dopasowane wgłębienie korpusu osłony, aż się
zatrzaśnie (patrz rys. D).
z Spawanie MIG
UWAGA: Unikać zagrożenia porażenia prądem elektrycznym, obrażenia ciała lub uszkodzenia
urządzenia. W tym celu zawsze przed przystąpieniem do prac konserwacyjnych lub przygotowań do
prac należy wyciągnąć wtyczkę sieciową z gniazda.
WSKAZÓWKA: W zależności od zastosowania używane są różne druty spawalnicze.
Z tym urządzeniem można stosować druty spawalnicze o średnicy od 0,6 do 1,0 mm.
Rolka podająca, dysza spawalnicza i średnica drutu muszą być zawsze dostosowane do siebie.
Urządzenie nadaje się do rolek drutu do maksymalnie 5000 g.
Do spawania aluminium należy używać drutu aluminiowego a do spawania stali i żelaza drutu
stalowego.
z Ustawienie urządzenia do spawania drutem litym z gazem
ochronnym

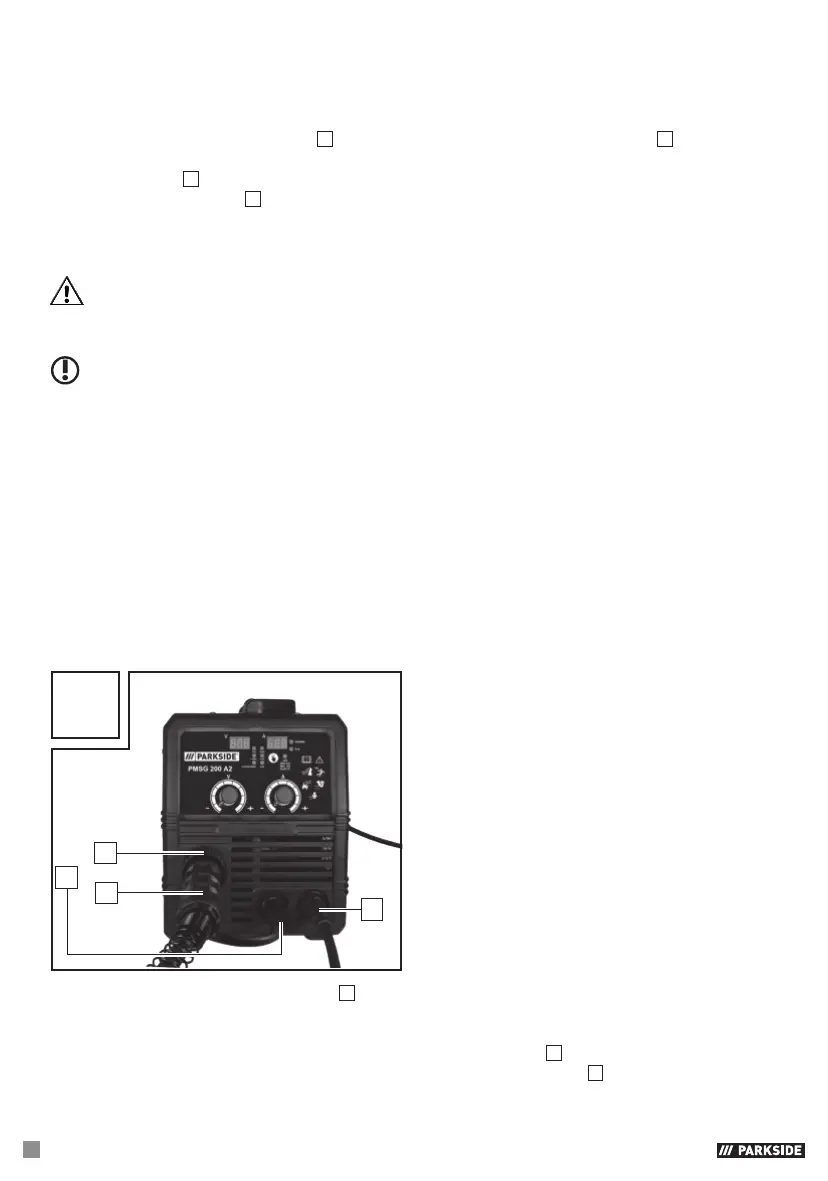

Poprawne podłączenia do spawania drutem litym w osłonie gazu ochronnego ukazano na ilustracji
S. Przy stosowaniu znajdującego się w zestawie aluminiowego drutu litego należy użyć argonu (brak
wzestawie) jako gazu ochronnego.
S
10
4
38
Najpierw należy podłączyć wtyczkę
32
do złącza oznaczonego symbolem „+” (patrz rys. S).
Obrócić w kierunku ruchu wskazówek zegara, aby unieruchomić połączenie.
W przypadku wątpliwości należy skonsultować się ze specjalistą.
Teraz należy podłączyć zestaw węży z bezpośrednim przyłączem
10
do odpowiedniego złącza
(patrz rys. S). Unieruchomić połączenie, dokręcając pierścień ustalający
38
w kierunku ruchu
wskazówek zegara.
32
