Retire la tapa protectora de la conexión de gas
33
.
Conecte la alimentación de gas de protección con reductor de presión (no incluido en el volumen
de suministro) con la conexión de gas
33

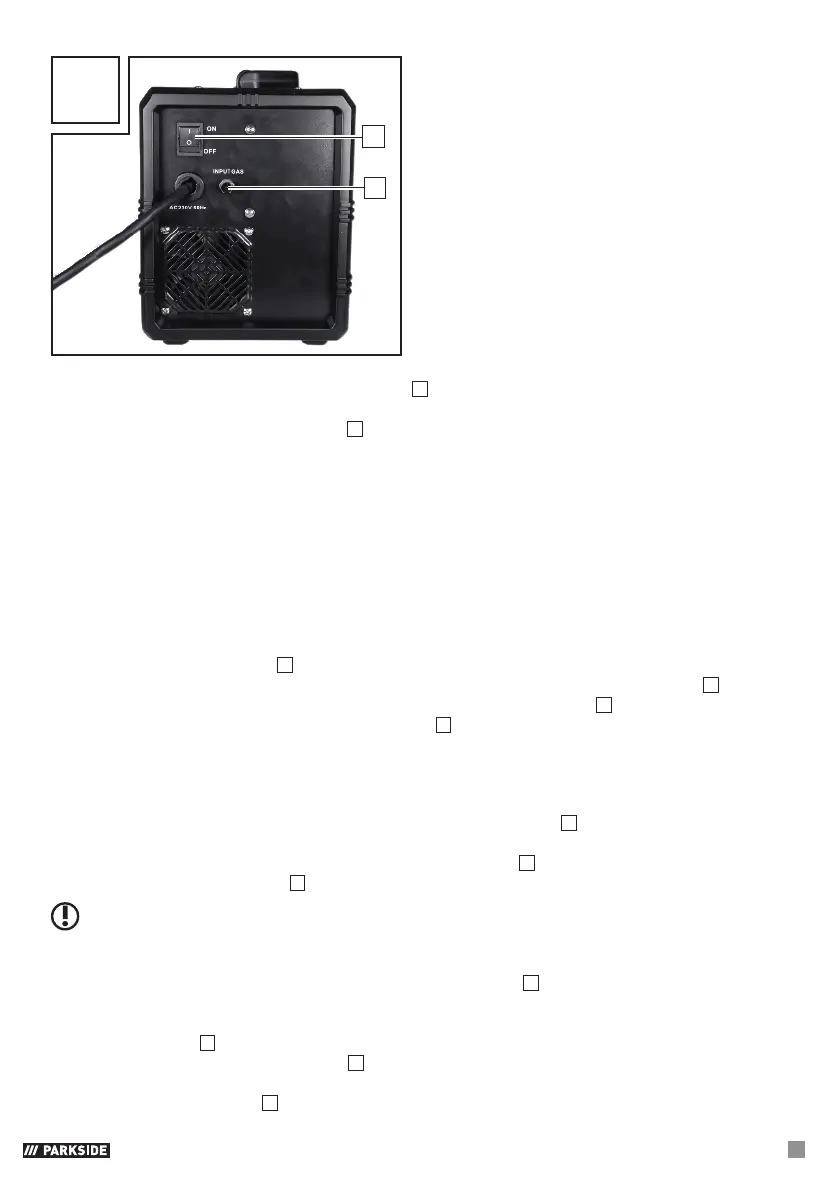

(ver fig. T). Si no se emplea hilo tubular con gas de
protección fijo integrado, será necesario emplear gas de protección. Tenga en cuenta las indicaciones
del reductor de presión (no incluido en el volumen de suministro), si procede. Como valor orientativo
para el flujo de gas a ajustar puede emplearse la fórmula siguiente:
Diámetro del hilo en mm x 10 = flujo de gas en l/min
Para un hilo de 0,8 mm resulta, p. ej., un valor de aprox. 8 l/min.
z Adaptación del aparato a la soldadura con hilo tubular sin gas de
protección
Si emplea hilo tubular con gas de protección integrado, no se deberá alimentar gas de protección externo.
Enchufe primero el conector
32
con la conexión señalizada con «-». Gírelo en sentido horario para
fijarlo. Consulte a un especialista en caso de duda. Conecte el tubo con conexión directa
10
con la
conexión correspondiente. Fije la conexión apretando el anillo de fijación
38
en sentido horario.
Conecte a continuación el cable de puesta a tierra
4
con la conexión correspondiente señalizada
con «+» y gire la conexión en sentido horario para fijarla.
z Colocación del alambre de soldadura
Desbloquee y abra la cubierta de la unidad de alimentación del hilo
1
presionando hacia arriba el
botón de desbloqueo.
Desbloquee la unidad del rodillo girando el soporte del rodillo
27
en sentido antihorario (ver fig. F).
Extraiga el soporte del rodillo
27
del eje (ver fig. F).
NOTA: Tenga cuidado de que el extremo del alambre no se suelte haciendo que el rodillo se
desbobine por sí solo. El extremo del alambre no se puede soltar hasta el montaje.
Desembale completamente la bobina de alambre de soldadura
15
de modo que esta pueda
desenrollarse sin obstáculos. Pero no suelte todavía el extremo del hilo.
Coloque el rodillo de alambre en el eje. Asegúrese de que el rodillo se desenrolla por el lado de la
guía de alambre
29
(ver fig. G y M).
Vuelva a colocar el soporte del rodillo
27
y bloquéelo presionando y girando en sentido horario
(ver fig. G).
Suelte el tornillo de ajuste
25
y gírelo hacia abajo (ver fig. H).
