z Přizpůsobení zařízení pro svařování plným drátem v ochranném
plynu

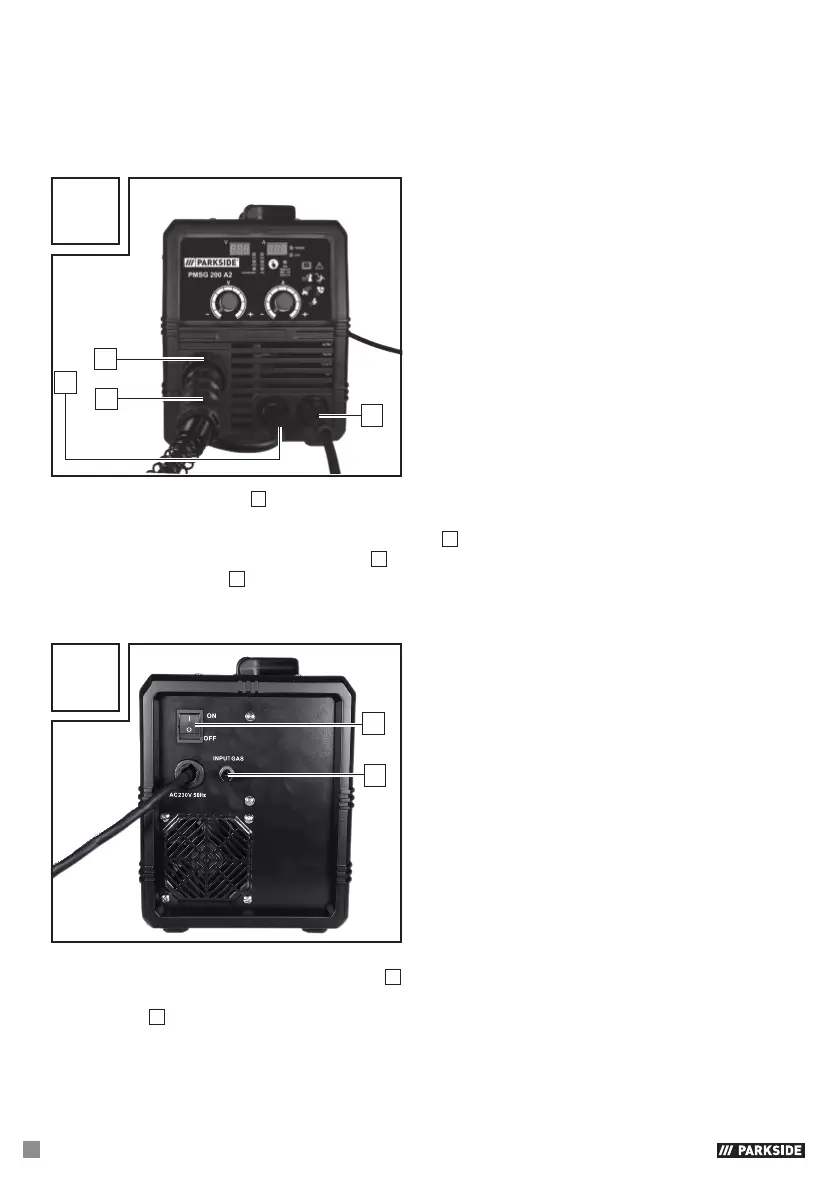

Správné připojení pro svařování plným drátem za použití ochranného plynu je znázorněno na obrázku
S. Při použití přiloženého hliníkového plného drátu je nutno použít jako ochranný plyn argon
(není součástí dodávky).
S
10
4
38
 Nejprve spojte konektor
32
s přípojkou, která je označena znaménkem „+“ (viz obr. S). Zafixujte jej
otočením ve směru hodinových ručiček. Vpřípadě pochybností se poraďte s odborníkem.
 Nyní zapojte hadicový svazek s přímým připojením
10
do příslušné přípojky (viz obr. S).
Zafixujte spoj utažením fixačního kroužku
38
ve směru hodinových ručiček.
 Spojte zemnicí kabel
4
s přípojkou, která je označena znaménkem „-“ (viz obr. S).
Zafixujte připojení otočením ve směru hodinových ručiček.
T
5
33
 Odstraňte ochranný kryt zplynové přípojky
33
.
 Propojte přívod ochranného plynu včetně redukčního ventilu (není součástí dodávky) splynovou
přípojkou
33
(viz obr. T). Ochranný plyn je nutný, pokud se nepoužije trubičkový drát s integrovaným
pevným ochranným plynem. Vpřípadě potřeby dodržujte také pokyny k redukčnímu ventilu (není
součástí dodávky). Jako orientační hodnotu pro nastavení toku plynu lze použít následující vzorec:
průměr drátu vmm x 10 = průtok plynu vl/min
Například pro drát s průměrem 0,8 mm je hodnota cca 8 l/min.
