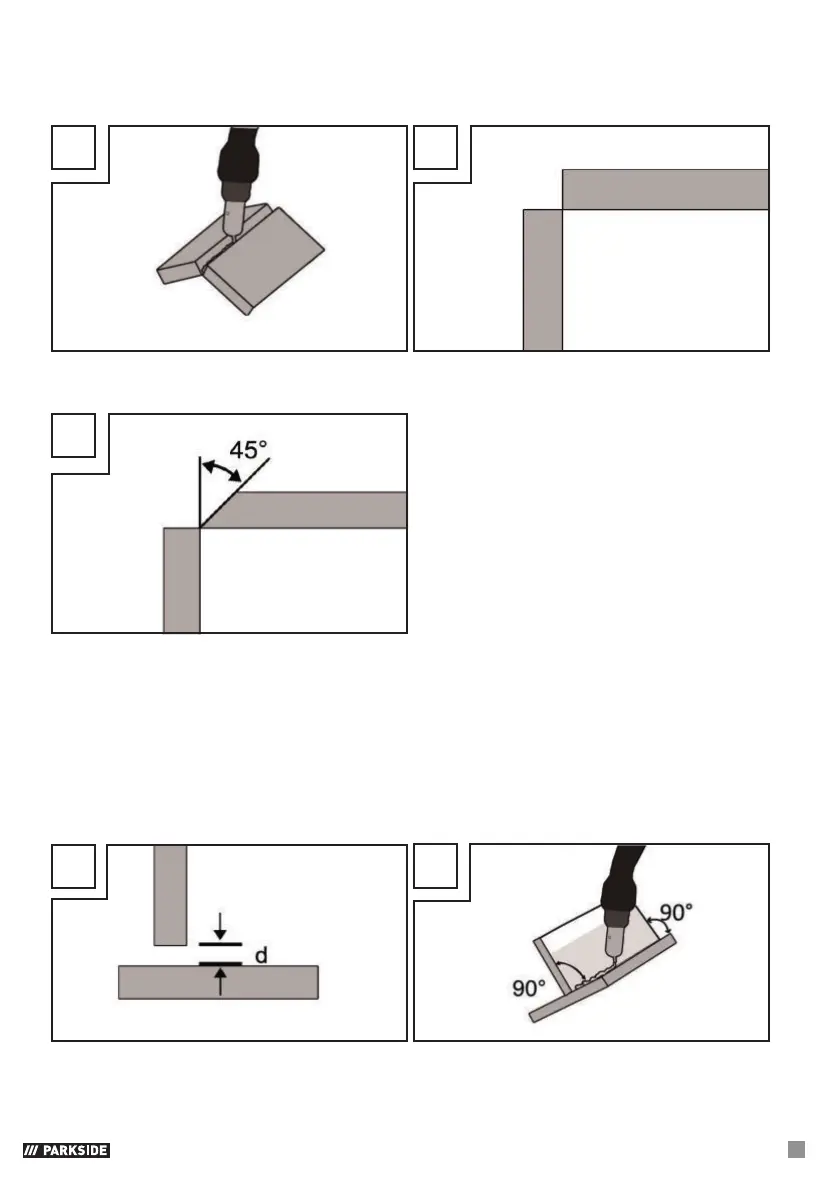

Svary na vnějším rohu
Příprava tohoto druhu je velmi jednoduchá (obr. V, W).
V
W
Usilnějších materiálů však již nemá význam. Vtomto případě je lepší svar připravit tak, jak je popsáno
níže, kdy je hrana jedné zdesek zkosená (obr. X).
X
Koutové svary
Koutový svar vzniká, pokud jsou obrobky navzájem kolmé. Svar by měl mít tvar rovnostranného
trojúhelníku s mírným žlábkem (obr. Y, Z).
Svary na vnitřním rohu
Příprava tohoto druhu je velmi jednoduchá a provádí se do tlouštěk 5 mm. Rozměr „d“ se musí redukovat
na minimum a vkaždém případě musí být menší než 2 mm (obr. Y).
Y
Z
Usilnějších materiálů však již nemá význam. Vtomto případě je lepší svar připravit tak, jak je znázorněno
na obrázku X, kdy je hrana desky zkosená.
