Połączenia spawane na narożniku zewnętrznym

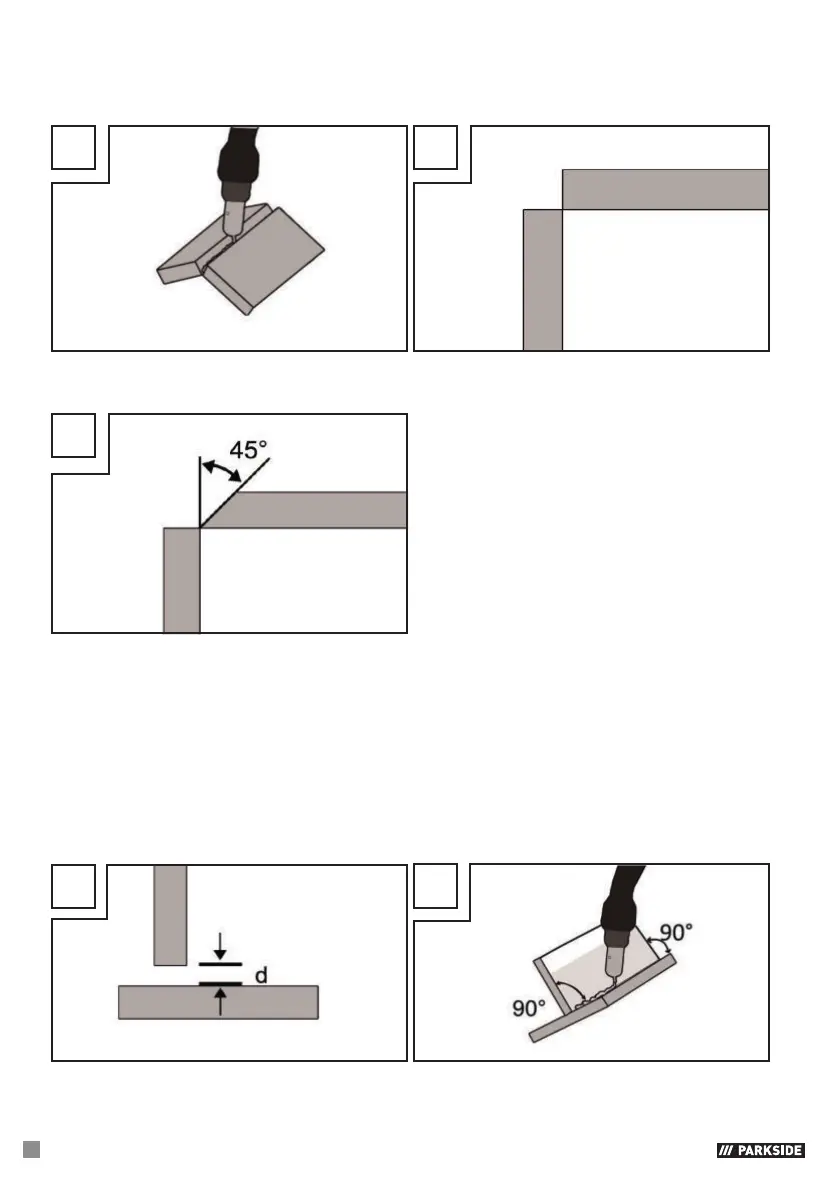

Przygotowanie do tego rodzaju spawania jest bardzo proste (rys. V, W).
V
W
Przy grubszych materiałach nie jest ono jednak konieczne. W takim przypadku jest lepiej przygotować
połączenie, jak przedstawiono poniżej, w którym krawędź płyty jest ukosowana (rys. X).
X
Połączenia spoinami pachwinowymi
Spoina pachwinowa powstaje, gdy detale są zwrócone prostopadle do siebie. Spoina powinna mieć
kształt trójkąta z bokami o równej długości i z lekkim zagłębieniem (rys. Y, Z).
Połączenie spawane w narożniku wewnętrznym
Przygotowanie tego połączenia spawanego jest bardzo proste i wykonuje się je przy materiałach
o grubości do 5 mm. Wymiar „d” musi być zredukowany do minimum i koniecznie musi być mniejszy
niż 2 mm (rys. Y).
Y
Z
Przy grubszych materiałach nie jest ono jednak konieczne. W takim przypadku jest lepiej przygotować
połączenie, jak przedstawiono na rys. X, w którym krawędź płyty jest ukosowana.
