286
HU
S
10
4
38

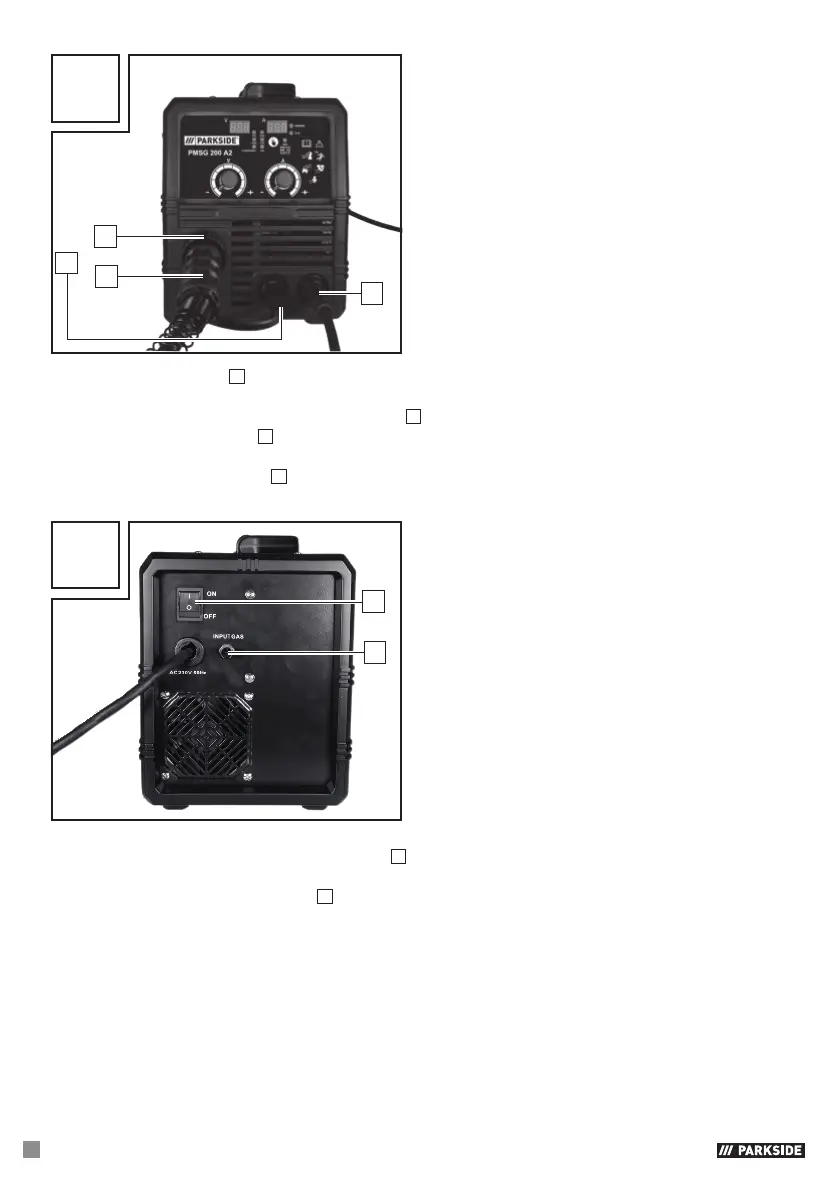

Illessze be a dugaszt
32
a „+” jelölésű csatlakozóba (lásd az S ábrán). A rögzítéshez forgassa el
óramutató járásával egyező irányban. Bizonytalanság esetén forduljon szakemberhez.
Ekkor a közvetlen csatlakozójú tömlőcsomagot
10
csatlakoztassa a megfelelő csatlakozóhoz (lásd az
S ábrán). A rögzítőgyűrű
38
óramutató járásával egyező irányban történő meghúzásával rögzítse
a csatlakozót.
Csatlakoztassa a testkábelt
4
a megfelelő, „-” jelölésű csatlakozóhoz (lásd az S ábrán).
A rögzítéshez forgassa el óramutató járásával egyező irányba a csatlakozót.
T
5
33
Húzza le a védőkupakot a gázcsatlakozóról
33
.
Ezt követően csatlakoztassa a védőgáz bevezetését a nyomáscsökkentővel (a csomag nem
tartalmazza) a gázcsatlakozóhoz
33
(lásd a T ábrán). Amennyiben nem belső szilárd védőgázport
tartalmazó töltött huzalt használ, védőgázt kell alkalmazni. Szükség esetén tartsa be a nyomáscsök-
kentő útmutatásait is (a csomag nem tartalmazza). A beállítandó gázáramlás irányértékének
megállapításához a következő képletet lehet alkalmazni:
Huzalátmérő mm-ben x 10 = gázáramlás l/percben
Egy 0,8 mm-es huzalhoz pl. kb. 8 l/perc érték jön ki.
32
