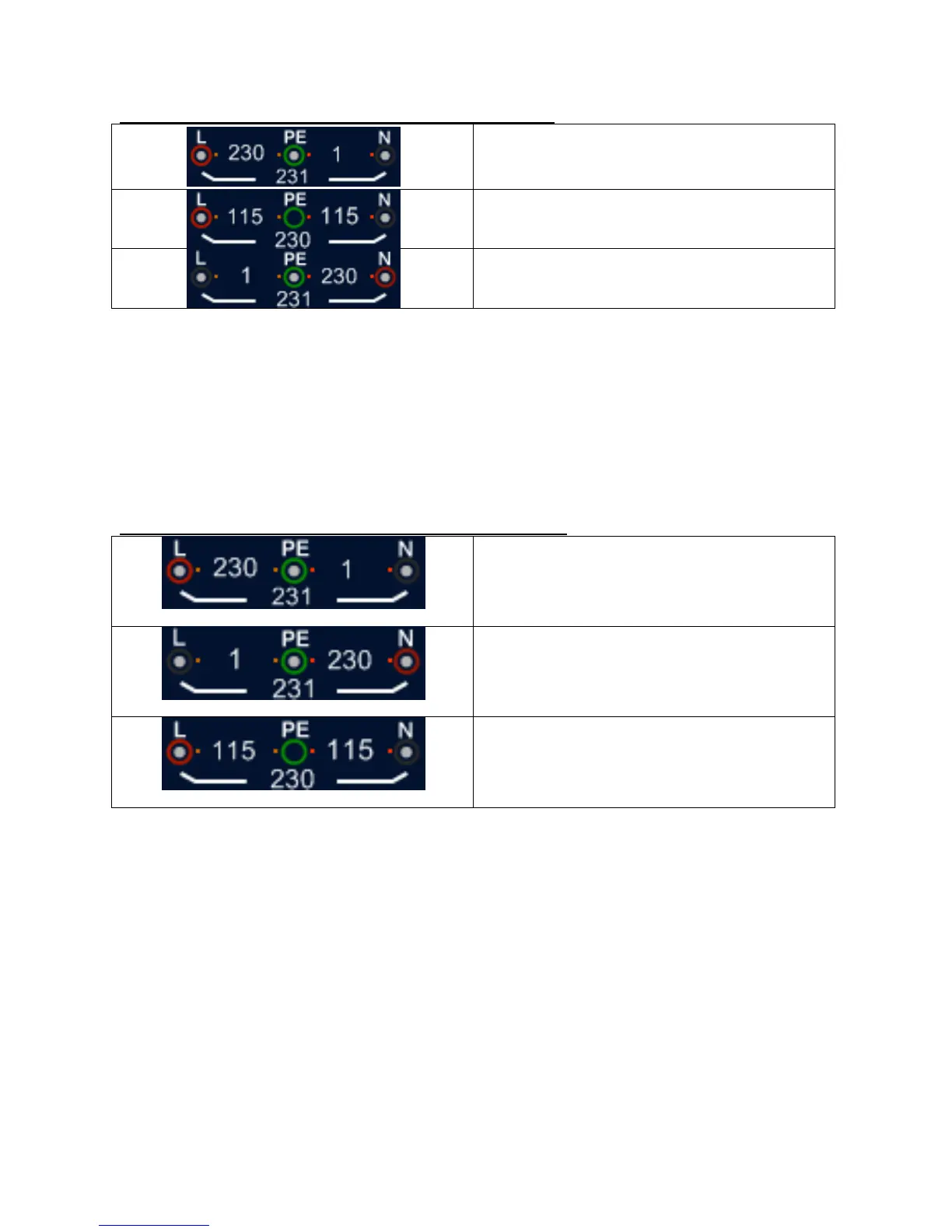

5.1.1 Symbole und Meldungen in der Spannungsfunktion
Zeigt die richtigen Eingangsverbindungen an.
Der Benutzer sollte die Messleitungen an die
entsprechenden Klemmen anschließen.
Zeigt an, dass keine Verbindung auf dem PE-
Eingangsanschluss ist.
Zeigt an, dass die L-Verbindung auf dem N-
Eingangsanschluss liegt und umgekehrt
(Verpolung)
Wenn die Verdrahtungsbedingungen anders als üblich sind (also L, N und PE ohne korrekte
Verbindung), kann das Prüfgerät die vorgesehene Messfunktion nur eingeschränkt durchführen.
Hinweise:
Das Gerät wird:
1) …keine zwei spannungsführenden Drähte in einer Schaltung erkennen.
2) …keine Kombination von Fehlern erkennen.
3) …nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.
5.1.2. Symbole und Meldungen in der LOOP/PFC Funktion
Zeigt die richtigen Eingangsverbindungen an.
Der Benutzer sollte die Messleitungen an die
entsprechenden Klemmen anschließen.
Zeigt an, dass die L-Verbindung auf dem N-
Eingangsanschluss liegt und umgekehrt
(Verpolung)
Zeigt an, dass keine Verbindung auf dem PE-
Eingangsanschluss ist.
Wenn die Verdrahtungsbedingungen anders als vorgegeben sind, also nicht L, N und PE
verbunden sind, wird der Tester in seinen Messfunktionen nur eingeschränkt arbeiten können.
Hinweise:
Das Gerät wird:
1) …keine zwei spannungsführenden Drähte in einer Schaltung erkennen.
2) …keine Kombination von Fehlern erkennen.
3) …nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.
-16-
