Drücken Sie die Test-Taste, wenn eine Wiederholung der Messung notwendig ist.
Wenn eines der folgenden Symbole angezeigt wird, kann die Messung nicht durchgeführt
werden:

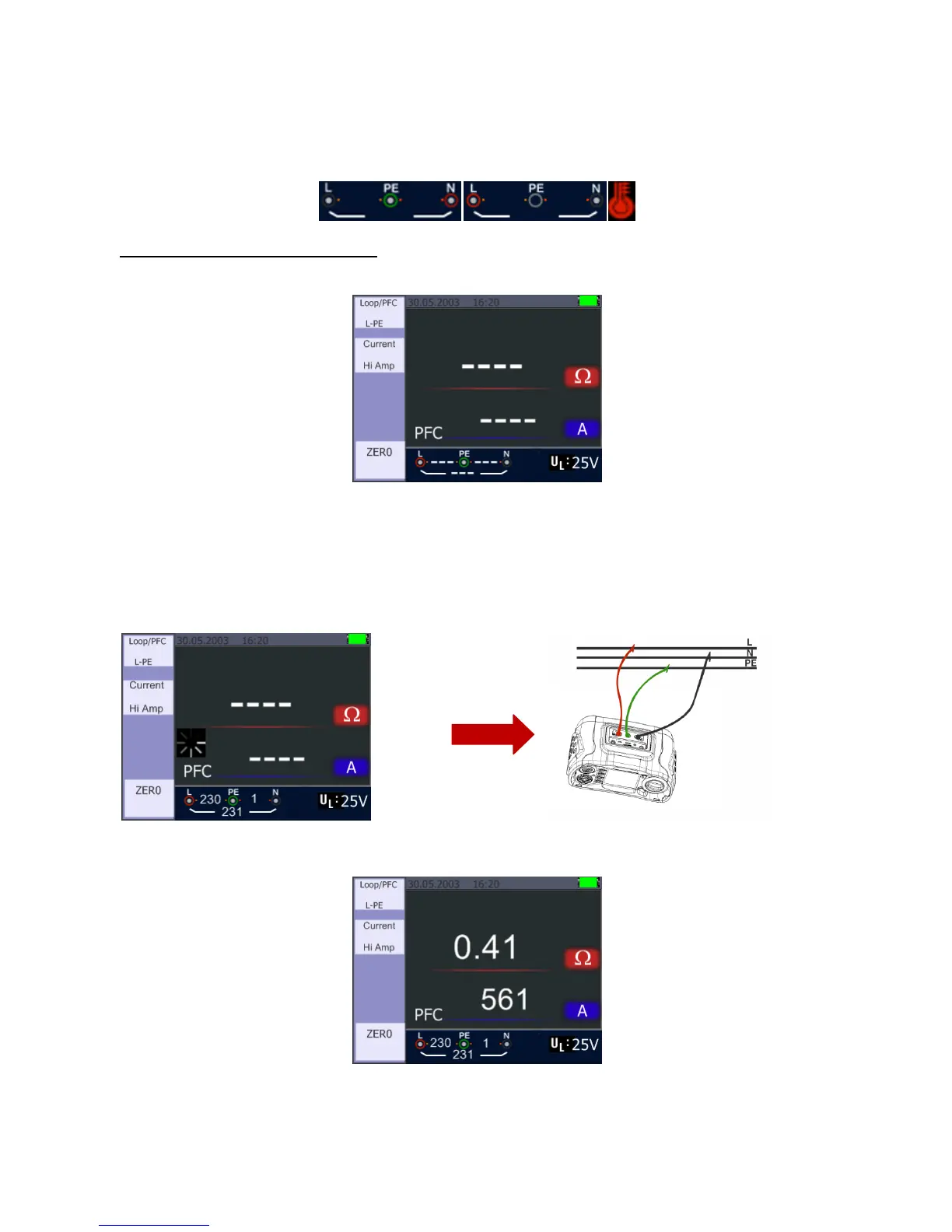

5.2.3 Hi Amp LOOP/PFC Messung
Es sollte die Hi Amp LOOP Messung ausgewählt werden, wenn der Stromkreis nicht durch
Einbeziehung eines FI (RCD) geschützt wird.
1. Drehen Sie den Drehschalter in die LOOP / PFC Position.
2. Drücken Sie F2-Taste, um von „No Trip“ auf „Hi Amp“ umzuschalten.
3. Schließen Sie die Messleitungen wie in der Abbildung gezeigt an.
4. Sobald das Gerät eine Spannung an seinen Klemmen erkennt, kann die Messung durch
Drücken der Taste „Test“ durchgeführt werden.
5. Wenn die Messung abgeschlossen ist, werden die Impedanz der L-PE-Schleife und der PFC
(l
F
)-Wert auf dem Bildschirm angezeigt:
Drücken Sie die Test-Taste wenn eine Wiederholung der Messung notwendig ist.
-22-
