5.2.8 Anwendung der Phasensequenzfunktion (Drehrichtungsanzeige)

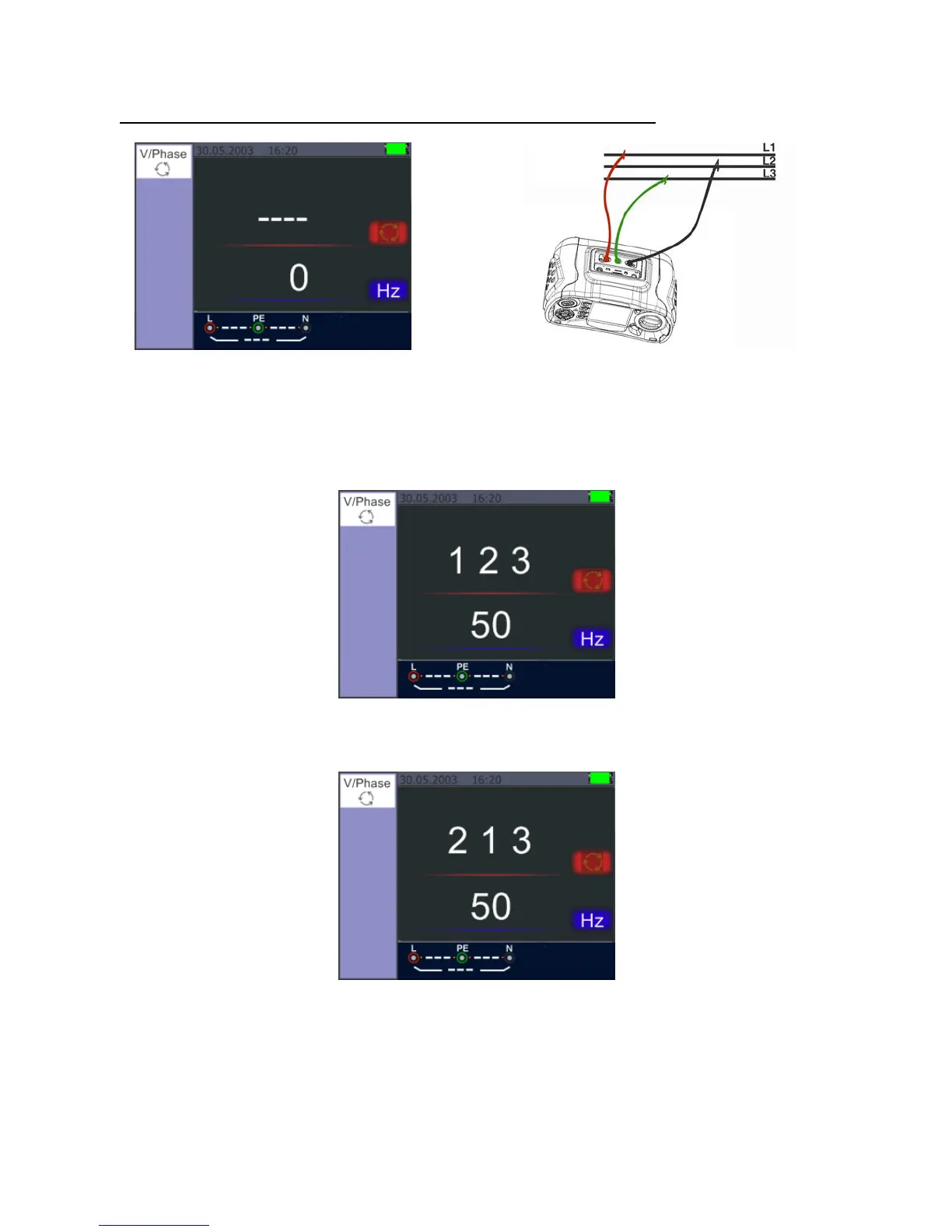

Startbild der Phasensequenzmessung Anschluss der Phasensequenzmessung
1. Drehen Sie den Drehschalter in die Position V
2. Drücken Sie F1, um auf Phasensequenz umzuschalten
3. Schließen Sie die Messleitungen an L1, L2, L3 an, wie im Bild dargestellt
4. Die Phasensequenz wird bei anliegenden Phasen (L1, L2, L3) automatisch angezeigt
Richtige Phasensequenz L1, L2, L3 (rechtsdrehendes Drehfeld)
5. Bei einem vertauschten Phasenpaar wird die Phasensequenz als „2 1 3“ angezeigt (L2, L1,
L3)
Zwei Phasen vertauscht (linksdrehendes Drehfeld)
