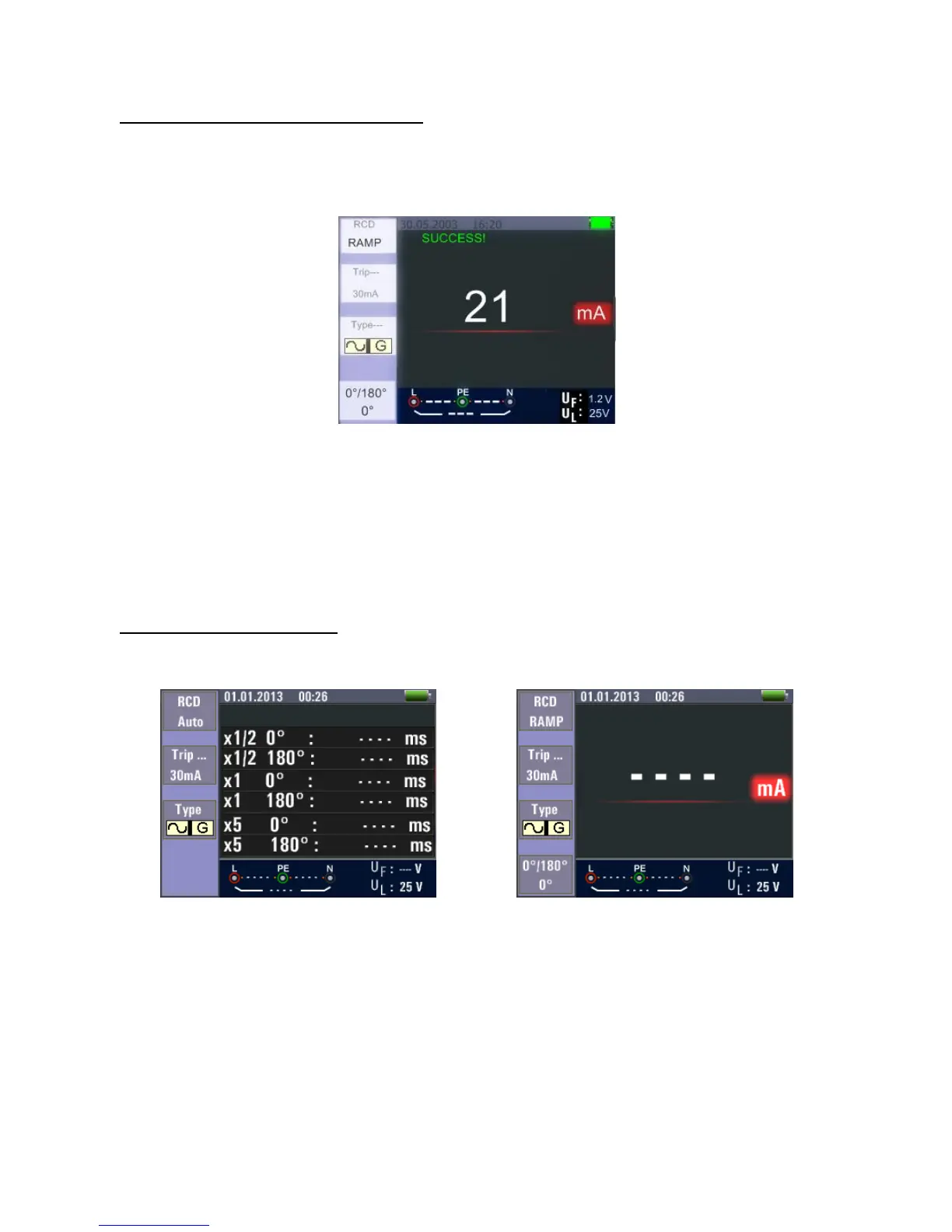

5.2.5.4 Anwenden der „Ramp“-Funktion
Bei unbekannter Auslösegröße des Fehlerstroms kann die Ramp-Funktion genutzt werden, um
einen stetig steigenden Prüfstrom auszugeben. Wenn dieser den Auslösestrom des FI erreicht und
damit ausgelöst hat, kann der Messwert als Bemessungsgrundlage für den FI verwendet werden.
1. Drehen Sie den Drehschalter auf die RCD-Position
2. Drücken Sie die F1-Taste um von AUTO auf RAMP umzuschalten
3. Drücken Sie F2 und F3 um Nenngröße und Art des FI-Schutzschalters festzulegen
4. Mit der Taste F4 schalten Sie die Prüfpolarität um (0° oder 180°)
5. Drücken Sie die TEST-Taste um die Prüfung auszuführen
6. Das Gerät gibt einen in 3mA ansteigenden Prüfstrom bis ca. 33mA ab (je nach Auswahl)
7. Der FI-Schutzschalter sollte bereits bei ca. 21mA auslösen
5.2.6 RCD/FI Funktionsmenü
Hauptanzeige
RCD AUTO RAMP
-27-
