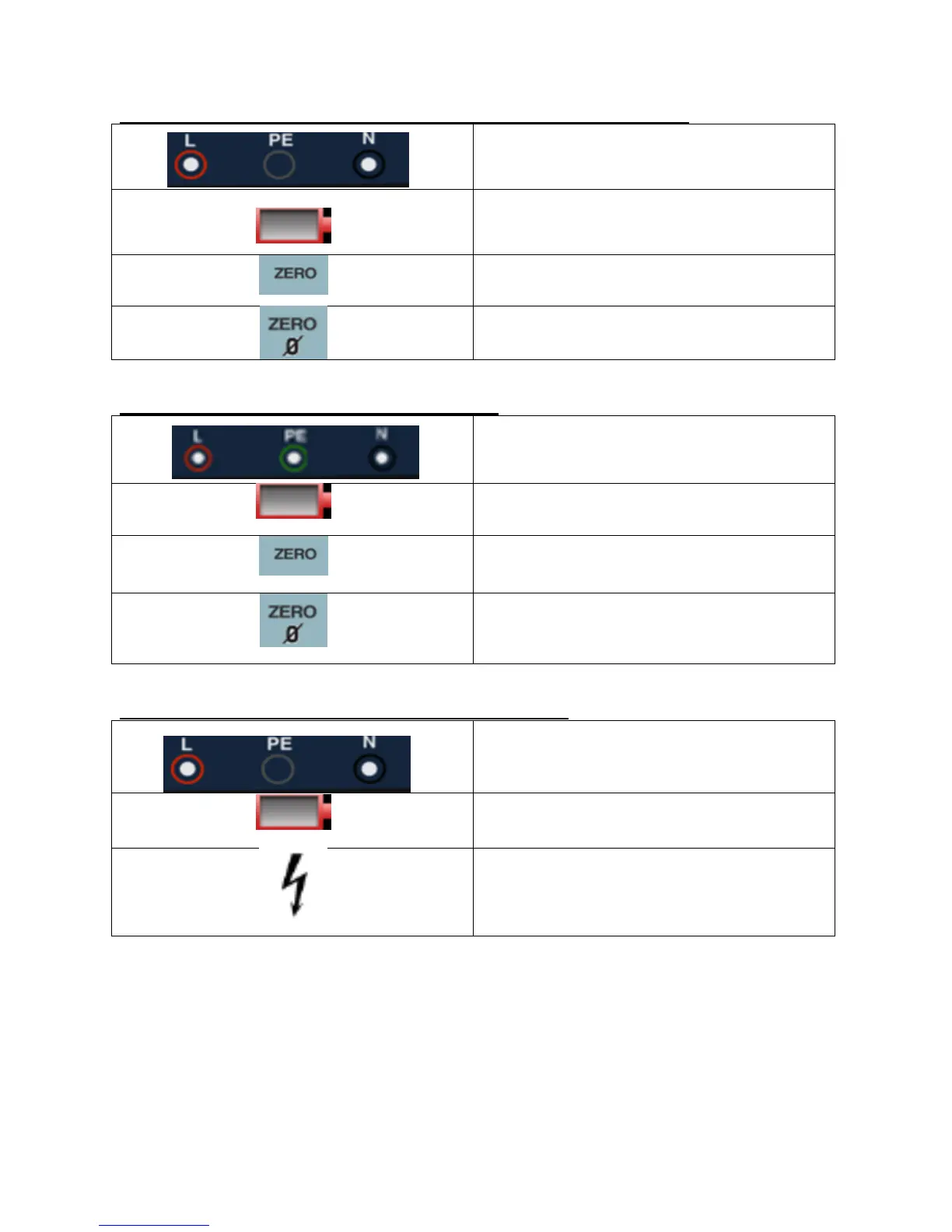

5.1.4 Symbole und Meldungen in der LOW OHM- oder Durchgangsfunktion
Zeigt die korrekten Eingangsverbindungen an:
Der Nutzer sollte die Prüfleitungen nach der
Farbkodierung richtig anschließen.
Batteriespannung ist ungenügend.
Das Symbol blinkt und ein Warngeräusch ertönt.
Der Eigenwiderstand der Prüfleitungen ist
Bestandteil der Messung.
Der Eigenwiderstand der Prüfleitungen ist nicht
Bestandteil der Messung.
5.1.5 Symbole und Meldungen in der RE-Funktion
Zeigt die korrekten Eingangsverbindungen an:
Der Nutzer sollte die Prüfleitungen nach der
Farbkodierung richtig anschließen.
Batteriespannung ist ungenügend.
Das Symbol blinkt und ein Warngeräusch ertönt.
Der Eigenwiderstand der Prüfleitungen ist
Bestandteil der Messung.
Der Eigenwiderstand der Prüfleitungen ist nicht
Bestandteil der Messung.
5.1.6 Symbole und Meldungen in der ISOLATION- Funktion
Zeigt die korrekten Eingangsverbindungen an:
Der Nutzer sollte die Prüfleitungen nach der
Farbkodierung richtig anschließen.
Batteriespannung ist ungenügend.
Das Symbol blinkt und ein Warngeräusch ertönt.
Warnt vor Hochspannung an den Prüfspitzen
(125V, 250V, 500V oder 1000V)
Achtung!: Niemals während der
Isolationsmessung die Prüfspitzen berühren!
