5.2.5.3 Anwendung des x½, x1, x2 und x5 Modus in manueller Auswahl
1. Drehen Sie den Drehschalter in die Position RCD
2. Drücken Sie F1-Taste, um aus dem AUTO x½, x1, x2 und x5 Modus zu wählen
3. Mit der F2-und F3-Taste wählen Sie den Auslösestrom und die Art des FIs. (G=Allgemein /
S=Selektiv)
4. Verbinden Sie die Messleitungen wie in der Abbildung gezeigt
5. Wenn „---„ von der rechten unteren Ecke verschwindet und die Spannung des L-PE auf der
unteren linken erscheint, ist das Gerät für den Test bereit (Wenn N und PE-Messleitungen
vertauscht sind, wird das Gerät den Test trotzdem durchführen)
6. Verwendung des selektiven FI-Schutzschalters mit der F3-Taste
S: Selective (zeitverzögert) FI-Schutzschalter. Beim zeitverzögerten FI-Schalter wird die
Messung 30 Sekunden verzögert durchgeführt und die Zeit im Display angezeigt.
AC RCD überträgt Strom in Echteffektivwerte, die Sinuswellenformen besitzen.
DC RCD überträgt Strom in Echteffektivwerte, die Pulswellenformen besitzen.
7. Verwenden Sie die „Selective“ 0° und 180° mit der Taste F4
8. Drücken Sie die TEST-Taste, wenn Sie bereit sind.

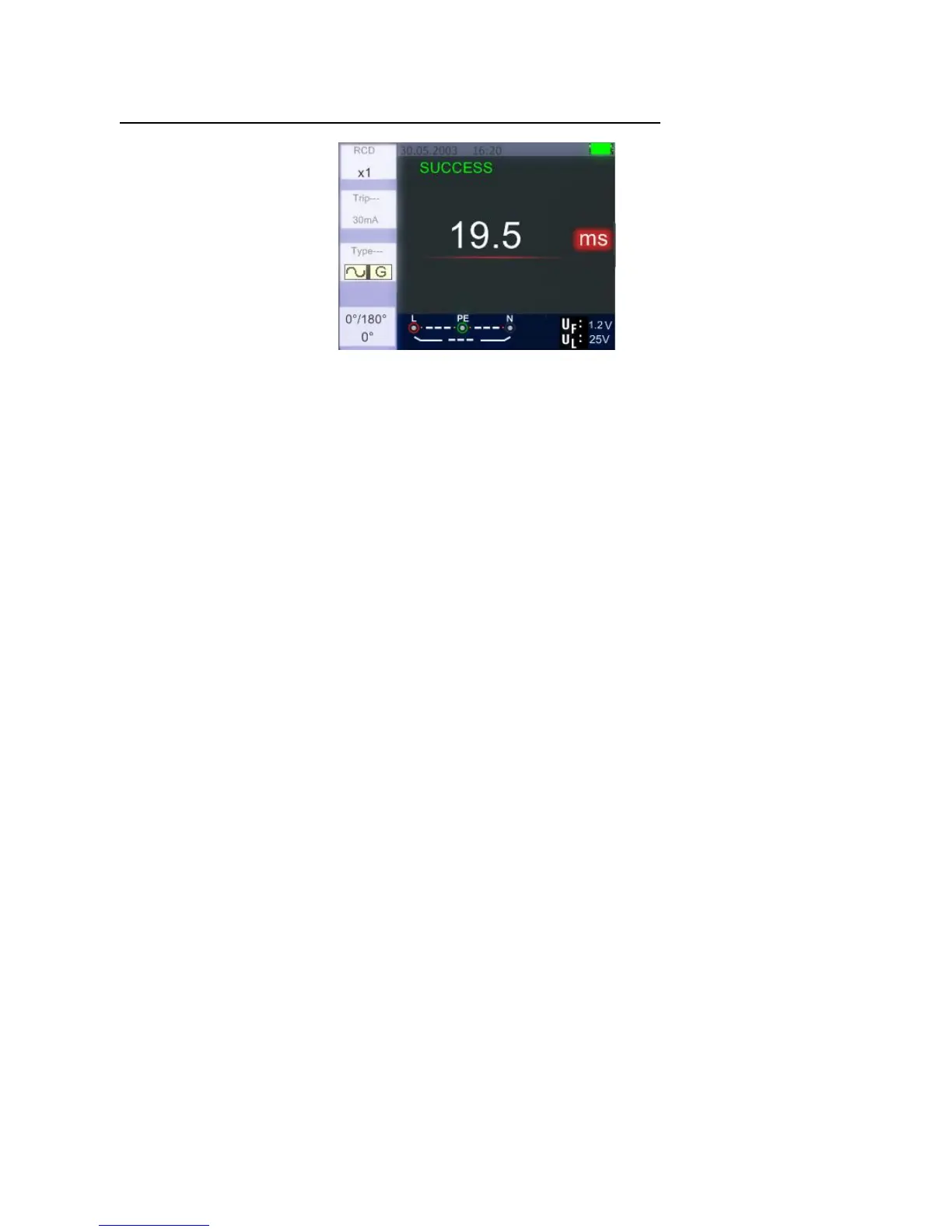

9. Die langsamste Auslösezeit wird angezeigt.
-26-
