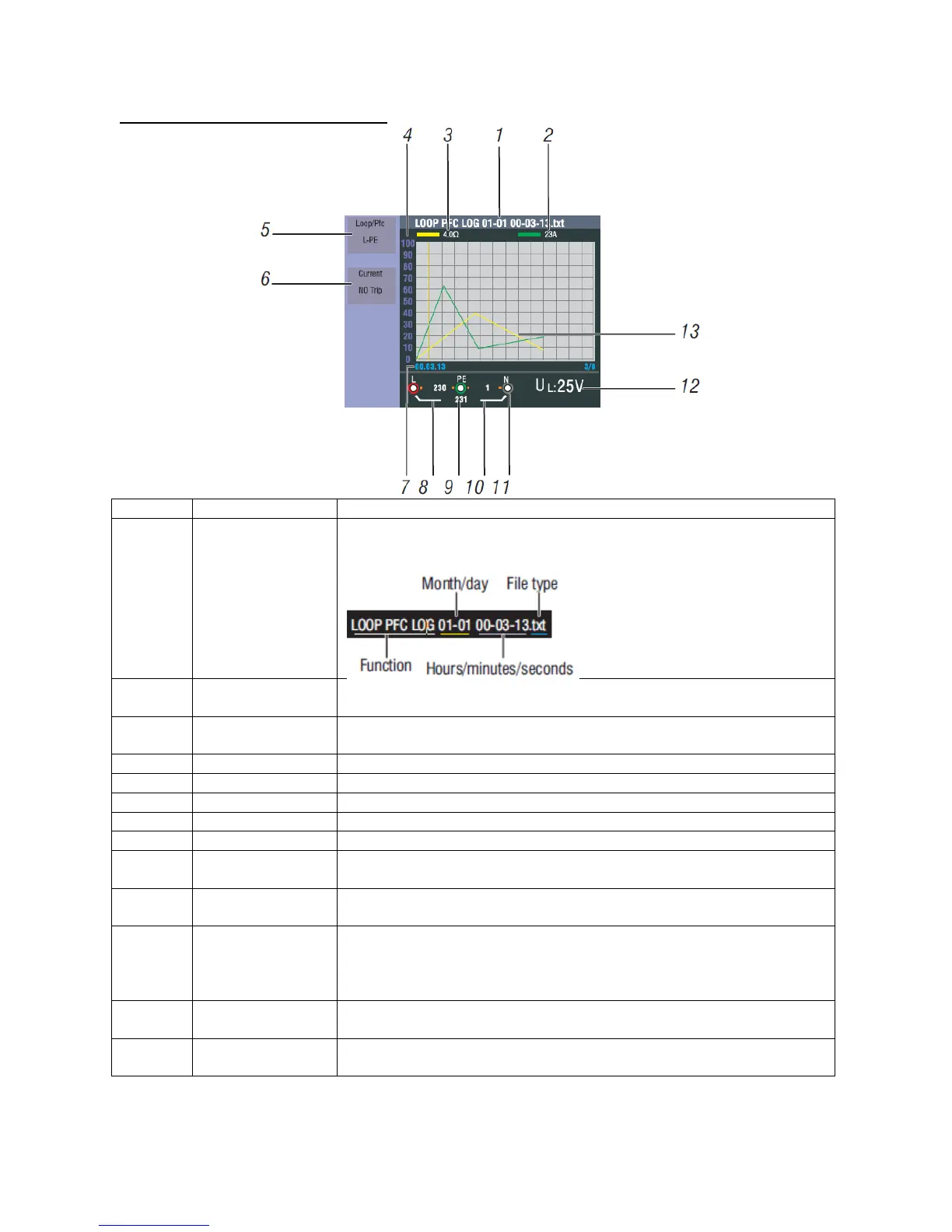

7.7. Zeitliniendarstellung (Drawing)
Nummer
Anzeige
Bedeutung
1
Dateiname
Der Dateiname der angezeigten Datenloggerdatei setzt sich
zusammen aus: Funktion, Monat/Tag, Uhrzeit, Dateiart
2
Primäranzeige
und Messeinheit
Messwert am Cursor (gelbe Linie) mit zugehörender Messeinheit
(im Beispiel Schleifenstrom)
3
Sekundäranzeige
und Messeinheit
Messwert am Cursor (gelbe Linie) mit zugehörender Messeinheit
(im Beispiel Schleifenimpedanz)
4
Skala
Zeigt eine Messwertskala zur Orientierung der Verlaufskurve
5
Funktion 1
Zeigt die während der Messung aktiven Funktionen
6
Funktion 2
Zeigt die während der Messung aktiven Funktionen
7
Std/Min/Sek
Zeitpunkt der Messwertaufnahme am Cursor (gelbe Linie)
8
L-PE Wert
Während der Messung erfasster Wert zwischen Phase und Erdung
9
L-N Wert
Während der Messung erfasster Wert zwischen Phase und
Neutralleiter
10
PE-N Wert
Während der Messung erfasster Wert zwischen Neutralleiter und
Erdung
11
Markierung
über/unter
Anschluss-
Symbol
Markierungen über/unter dem Anschluss-Symbol zeigen eine
umgekehrte Polarität während der Messung an.
12
UF/UL Wert
Während der Messung aktive Limitierung für die maximale
Berührungsspannung UL oder Fehlerspannung UF.
13
Kurve
Die Zeitverlaufskurve zeigt die Entwicklung der Messwerte über
den aufgenommenen Zeitraum an.
-45-
