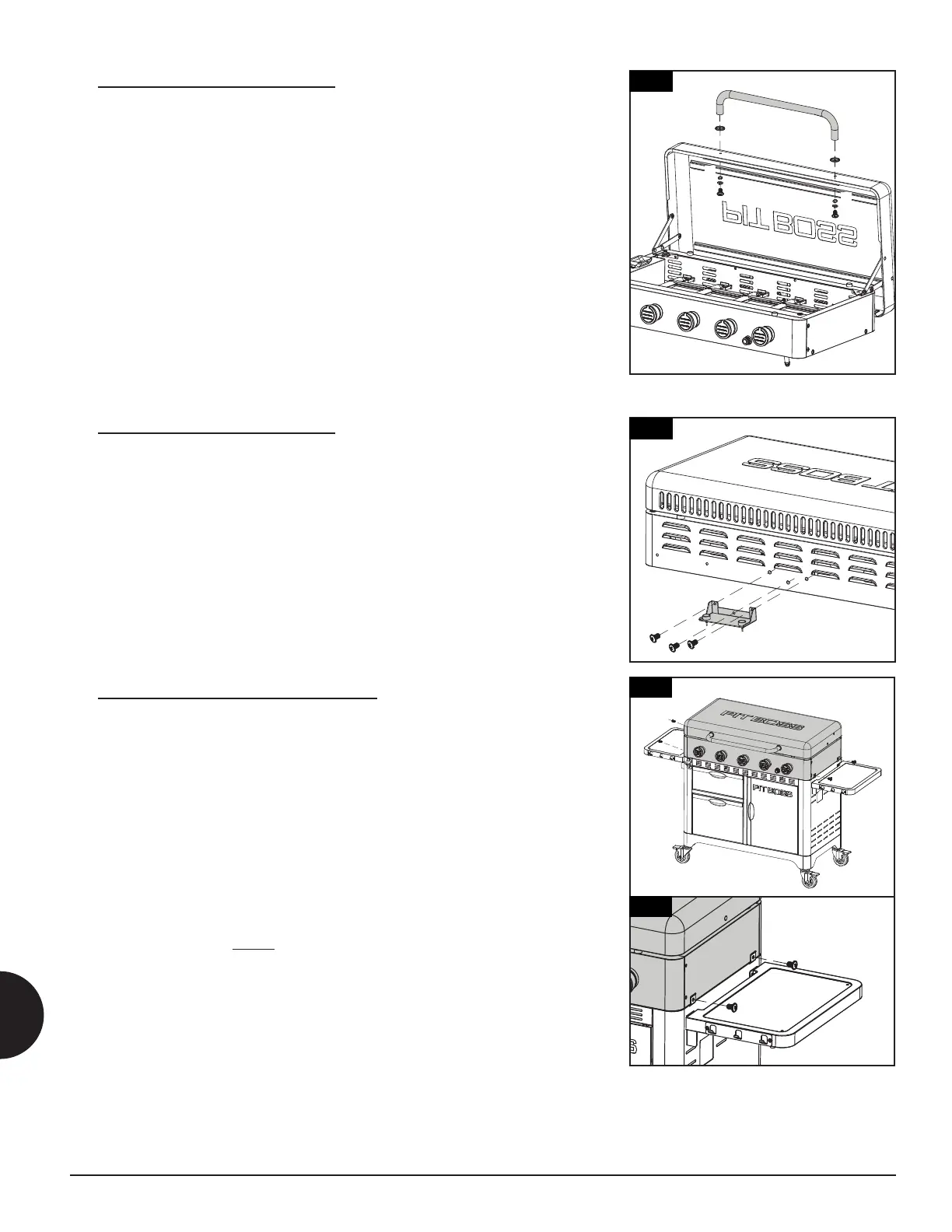

Nepieciešamās daļas:
1 x Kurtuve (#1)
2 x Vāka roktura stiprināšanas atloks (#6)
1 x Vāka rokturis (#7)
2 x Skrūve (#B)
2 x Fiksācijas paplāksne (#C)
2 x Paplāksne (#D)
Uzstādīšana:
• Novietojiet uz skrūves fiksācijas paplāksni un pēc tam paplāksni. No
kurtuves vāka iekšpuses ievietojiet vienu skrūvi, lai tā izvirzītos uz
ārpusi. Pievienojiet vāka roktura stiprināšanas atloku uz skrūves, pēc
tam ar roku pievelciet skrūvi (no iekšpuses) vāka rokturī.
• Atkārtojiet tās pašas stiprināšanas darbības vāka roktura otrajā galā.
13.
Nepieciešamās daļas:
1 x Vāka balsts (#5)
3 x Skrūve (#A)
Uzstādīšana:
• Kurtuves aizmugurē ar trim skrūvēm piestipriniet vāka atbalstu paneļa
centrā.
14.
PIEZĪME. Ir parādīts regulators; tomēr ne visi izplatītāji pārdod ierīces
ar komplektācijā iekļautu regulatoru. Ja gāzes regulators nav iemontēts
pannas ierīcē, tiek nodrošināts kolektora pārejas komplekts. No kolektora
pārejas komplekta atlasiet savienotāju, kas nepieciešams gāzes kolektora un
regulatora caurulēm.
Nepieciešamās daļas:
4 x Skrūve (#A)
Uzstādīšana:
• Novietojiet kurtuvi blakus ratiņiem tā, lai abas vienības būtu vērstas
vienā virzienā. Divatā paceliet kurtuvi un lēnām novietojiet to uz
ratiņiem. Skatiet attēlu 14A.
SVARĪGI! Ratiņu sānu paneļu abiem ciļņiem jābūt kurtuves ārpusē.
• Kad uzstādīšana ir veikta, nostipriniet kurtuvi uz ratiņiem ar divām
skrūvēm katrā pusē. Skatiet attēlu 14B.
