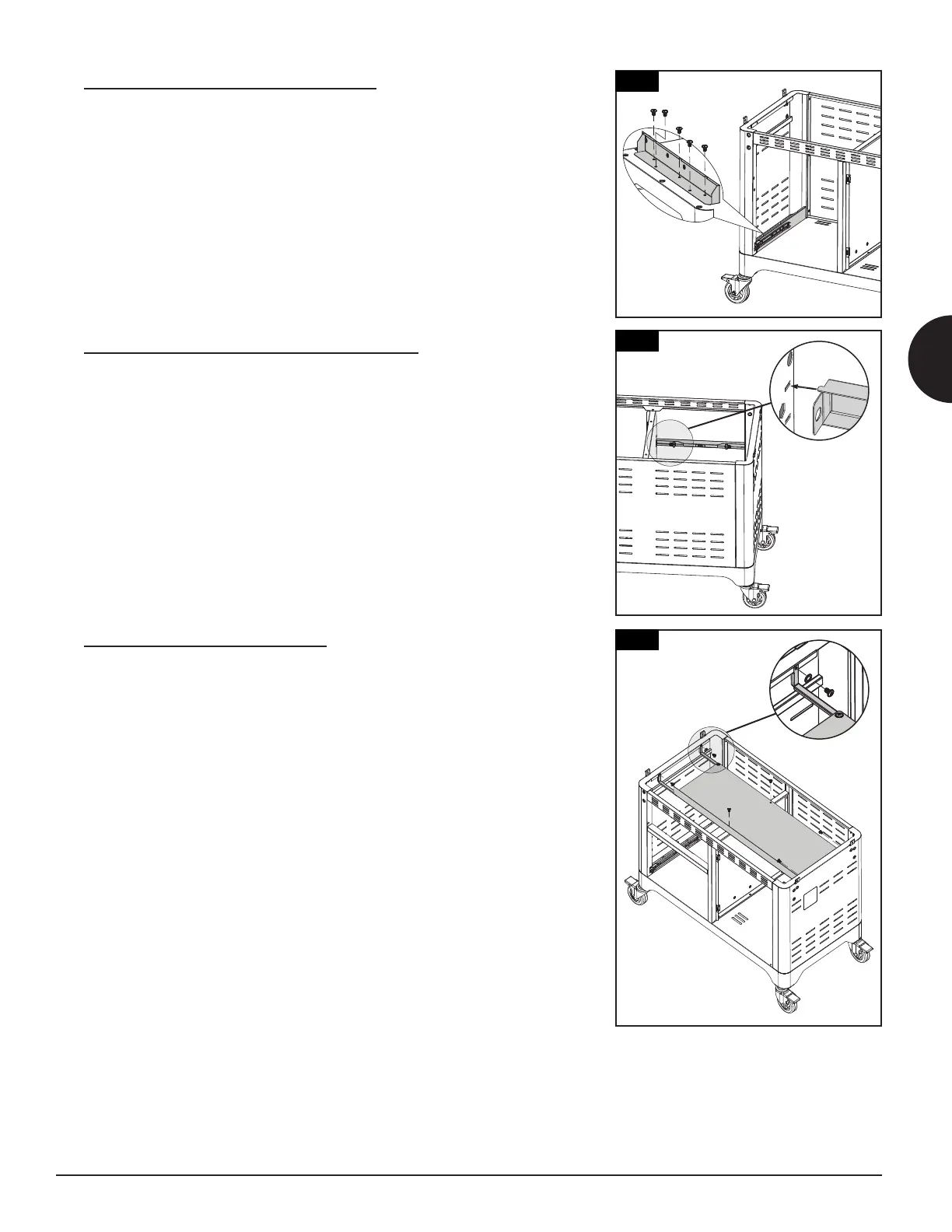

Erforderliche Teile:
1 x Schubladenschiene (#18)
5 x Schraube (#A)
Montage:
• Richten Sie die Löcher der Schubladenschienen an den Löchern auf der
linken Seite des Wagenbodens aus und befestigen Sie sie dann mit fünf
Schrauben, wie abgebildet.
4.
Erforderliche Teile:
1 x Schubladenhaltestange (#19)
2 x Schraube (#A)
Montage:
• Führen Sie die Lasche der Schubladenhalterung in die Wagentrennwand
ein und befestigen Sie die Schubladenhalterung dann mit zwei
Schrauben, eine auf jeder Seite.
5.
Erforderliche Teile:
1 x Hitzeschutz (#20)
6 x Schraube (#E)
Montage:
• Setzen Sie den Hitzeschutz mit den Halterungen auf der linken Seite in
das Wagengehäuse ein, wie in der Abbildung gezeigt. Richten Sie die
Befestigungslöcher aus und befestigen Sie sie mit sechs Schrauben.
WICHTIG: Die obere Kante des Hitzeschutzes sollte zur Vorderseite
des Geräts zeigen.
3
4
5
18
19
20
