17
FR
FRANÇAIS

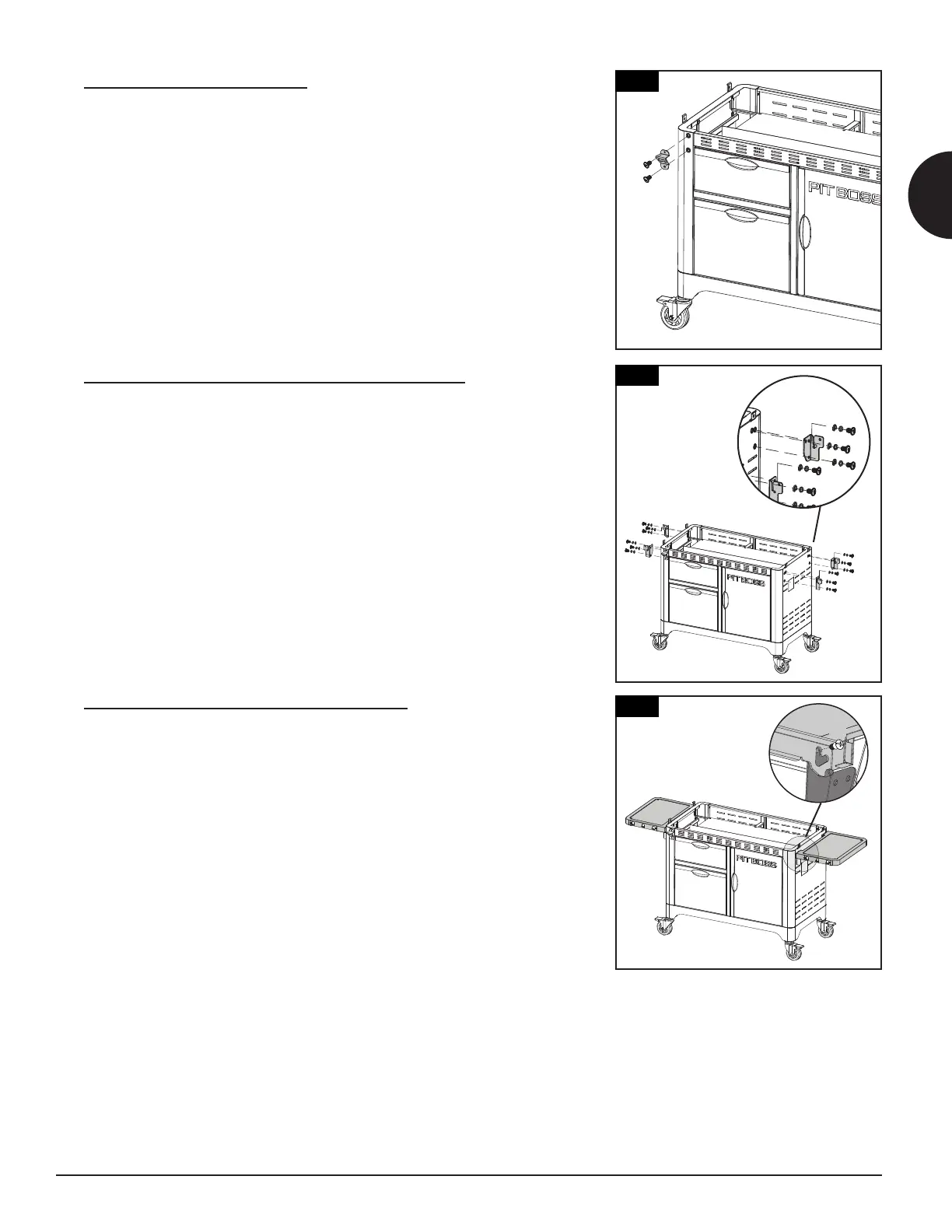

9.   
Pièces nécessaires :
1 x Décapsuleur (#12)
2 x Vis (#A)
Installation :
Montez le décapsuleur dans le coin avant gauche du chariot à l'aide
de deux vis. Observez l'illustration indiquant l'orientation correcte,
ouverture orientée vers le bas.
10.      
Pièces nécessaires :
2 x Support de tablette latérale - gauche (#10)
2 x Support de tablette latérale - droit (#11)
12 x Vis (#A)
12 x Rondelle de blocage (#C)
12 x Rondelle (#D)
Installation :
Montez un support de tablette latérale sur un panneau latéral du chariot
à l'aide de trois rondelles, de trois rondelles de blocage et de trois vis.
Insérez chaque vis à mi-course dans un premier temps, puis serrez à fond
lorsque les trois vis sont montées et alignées correctement. Répétez
l'installation pour les trois autres supports de tablette latérale.
11.    
Pièces nécessaires :
1 x Tablette latérale - gauche (#8)
1 x Tablette latérale - droite (#9)
4 x Vis (#F)
Installation :
Alignez et positionnez une tablette latérale sur les supports
correspondants d'un côté de l'appareil. Par en dessous, fixez une vis
dans chaque coin, comme indiqué par l'illustration. Répétez la même
installation pour la tablette latérale située de l'autre côté de l'appareil.
REMARQUE : Une fois installées, les deux tablettes latérales se
relèvent (à des fins d'utilisation) ou s'abaissent (à des fins de
rangement) sans difficulté.
IMPORTANT : Ne pas utiliser les tablettes latérales pour déplacer
ou soulever l'appareil. Les tablettes se briseront sous le poids de
l'appareil, ce qui n'est pas couvert par la garantie.
9
11
8
9
10
10
11
10
11

11
12
