21
ES
ESPAÑOL

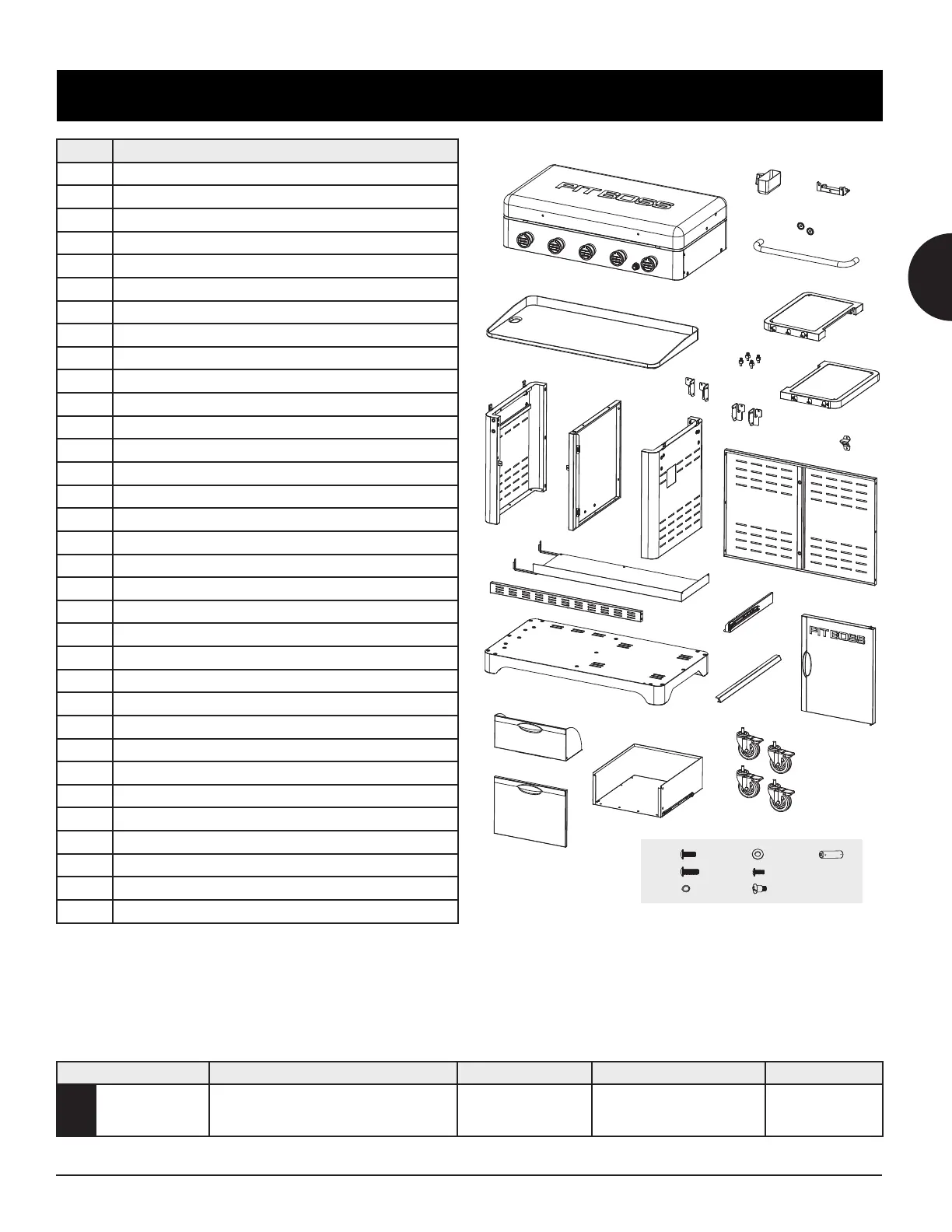

N° Descripción
1 Cámara de combustión (x1)
2 Placa de cocción (x1)
3 Tornillos de la pata de la placa de cocción (x4)
4 Recipiente para la grasa (x1)
5 Soporte de la tapa (x1)
6 Bisel de la manija de la tapa (x2)
7 Manija de la tapa (x1)
8 Bandeja lateral: izquierda (x1)
9 Bandeja lateral: derecha (x1)
10 Soporte de la bandeja lateral: izquierdo (x2)
11 Soporte de la bandeja lateral: derecho (x2)
12 Abridor de botellas (x1)
13 Panel lateral del carro: izquierdo (x1)
14 División del carro (x1)
15 Panel lateral del carro: derecho (x1)
16 Panel trasero del carro (x1)
17 Puerta del gabinete (x1)
18 Rieles del cajón (x1)
19 Barra de soporte del cajón (x1)
20 Protector de calor (x1)
21 Panel delantero del carro (x1)
22 Parte inferior del carro (x1)
23 Cajón abatible (x1)
24 Frente del cajón (x1)
25 Cajón (x1)
26 Rueda giratoria de bloqueo (x4)
A Tornillo (x54)
B Tornillo (x2)
C Arandelas de seguridad (x14)
D Arandela (x14)
E Tornillo (x14)
F Tornillo (x6)
G Batería (x1)
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad.
1
2
5
4
6
7
9
8
10
3
11
14
16
12
13
17
18
19
20
21
15
23
24
25
26
22
MODELO ENSAMBLADA (An. × Al. × Pr.) PESO ÁREA DE COCINA ENTRADA DE CALOR
52
1,600 674 1022 /
62.9 26.5 40.2
72.0 /
158.7
4,174 /
647.0
14.65
