6.

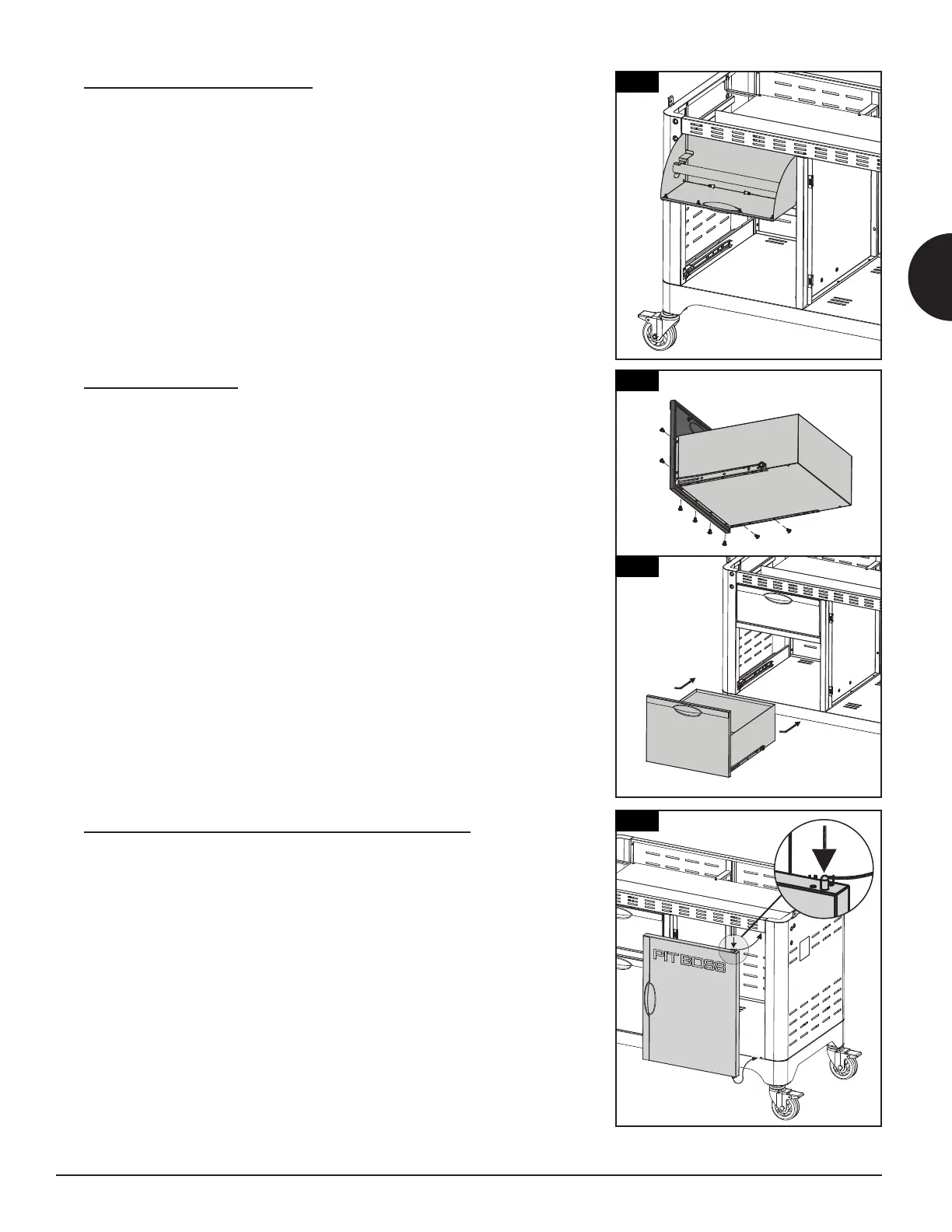

Partes requeridas:
1 x Cajón abatible (#23)
2 x Tornillo (#F)
Instalación:
• Coloque el cajón abatible en la sección superior del lado izquierdo del
carro, con la manija apuntando hacia el frente. Apoye el cajón abatible en
la barra de apoyo del cajón y, luego, ancle cada esquina con un tornillo.
NOTA: Una vez instalado, el cajón abatible se debe poder abrir y
cerrar con facilidad.
7.
Partes requeridas:
1 x Frente del cajón (#24)
1 x Cajón (#25)
8 x Tornillo (#E)
Instalación:
• Para ensamblar el cajón, coloque el frente del cajón con ocho tornillos.
Vea la imagen7A.
• Alinee los rieles del cajón para insertarlo en la sección inferior del lado
izquierdo del carro. Deslice los rieles por los soportes de riel y, luego,
empuje el cajón hacia la estructura del carro. Vea la imagen7B.
NOTA: Una vez finalizada la instalación, el cajón ensamblado y
el cajón abatible deben quedar al ras con la estructura y la parte
inferior del carro.
8.
Partes requeridas:
1 x Puerta del gabinete (#17)
Instalación:
• Alinee la puerta del gabinete con la sección derecha del carro. Inserte el
pasador inferior en el agujero de pivote en el lado derecho de la parte
inferior del carro y, luego, empuje hacia abajo el pasador superior de
fijación por bloqueo, y bloquéelo en el agujero del panel frontal del carro.
IMPORTANTE: Una vez instalada, la puerta del gabinete debe poder
balancearse libremente y alinearse con el imán de la puerta. Si está
desnivelada, asegúrese de que los pasadores superior e inferior de la
puerta del gabinete estén insertados de manera correcta.
6
7
7
8
23
25
24
17
