43
IT
ITALIANO

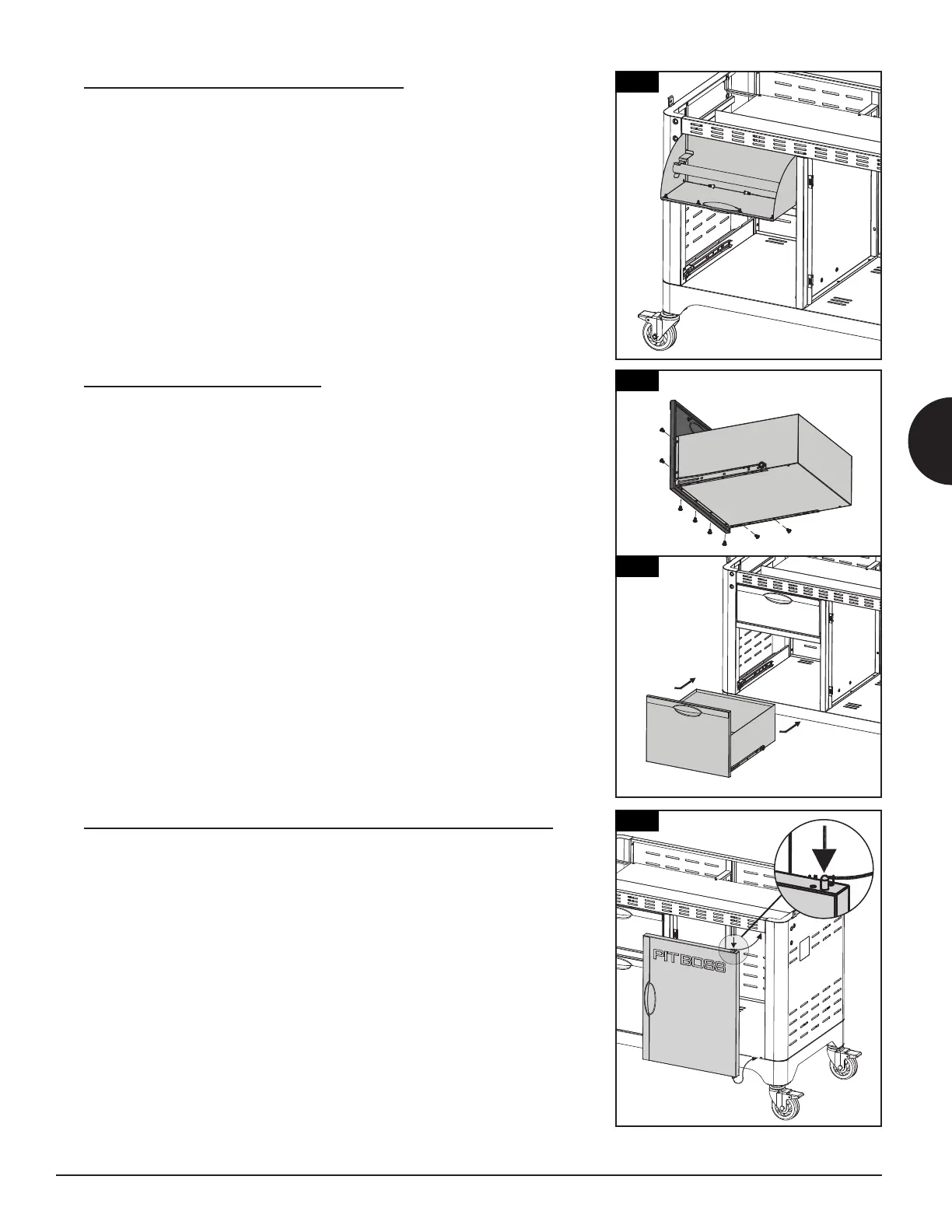

6.
Parti necessarie:
1 x Cassetto basculante (#23)
2 x Vite (#F)
Installazione:
• Posizionare il cassetto basculante nella sezione superiore del lato sinistro
del carrello, con la maniglia rivolta verso la parte anteriore. Appoggiare il
cassetto basculante sulla barra di supporto del cassetto, quindi ancorare
ogni angolo utilizzando una vite.
NOTA: una volta installato, il cassetto basculante dovrebbe potersi
aprire e chiudere facilmente.
7.
Parti necessarie:
1 x Frontale cassetto (#24)
1 x Cassetto (#25)
8 x Vite (#E)
Installazione:
• Assemblare il cassetto montando il frontale sul corpo del cassetto
utilizzando otto viti. Osservare la figura 7A.
• Allineare le guide del cassetto per inserirle nella sezione inferiore del lato
sinistro del carrello. Far scorrere le guide negli appositi supporti, quindi
introdurre il cassetto nel corpo del carrello. Osservare la figura 7B.
NOTA: una volta installati, il cassetto e il cassetto basculante
assemblati devono essere a filo con il corpo del carrello e la parte
inferiore del carrello.
8. '
Parti necessarie:
1 x Anta dell'armadio (#17)
Installazione:
• Allineare lo sportello dell'armadio con la sezione destra del carrello.
Inserire il perno inferiore nel foro di rotazione, sul lato destro della parte
inferiore del carrello, quindi spingere verso il basso il perno superiore di
bloccaggio e bloccare nel foro sul pannello anteriore del carrello.
IMPORTANTE: una volta installata, la porta dell'armadio deve
oscillare liberamente e allinearsi con il magnete della porta. Se non
è a livello, assicurarsi che i perni superiore e inferiore dello sportello
dell'armadio siano inseriti correttamente.
6
7
7
8
23
25
24
17
