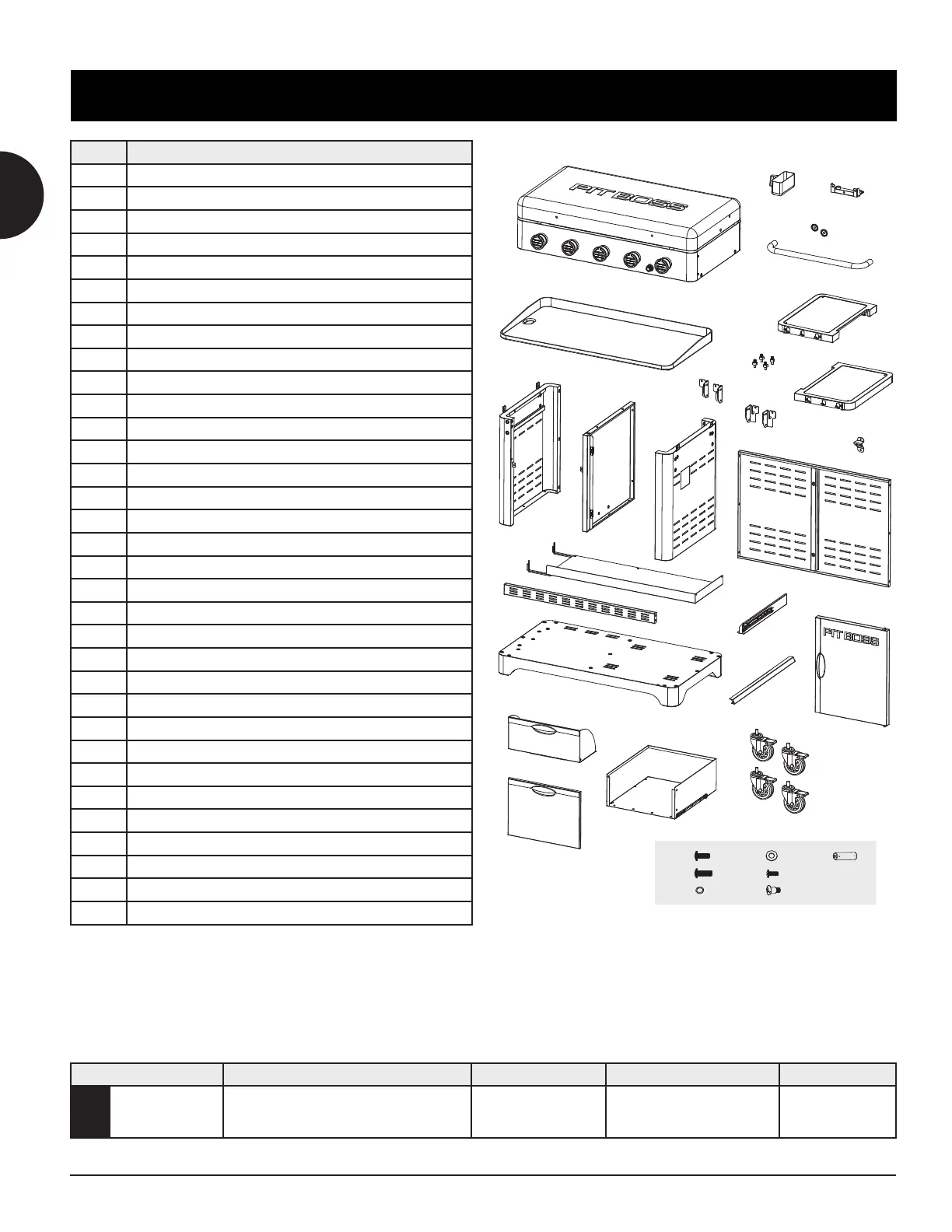

No. Description
1 Chambre de combustion (x1)
2 Plaque chauffante (x1)
3 Vis des pieds de la plaque chauffante (x4)
4 Bac à graisse (x1)
5 Support de couvercle (x1)
6 Bague de la poignée du couvercle (x2)
7 Poignée du couvercle (x1)
8 Tablette latérale - gauche (x1)
9 Tablette latérale - droite (x1)
10 Support de tablette latérale - gauche (x2)
11 Support de tablette latérale - droit (x2)
12 Décapsuleur (x1)
13 Panneau latéral du chariot - gauche (x1)
14 Cloison du chariot (x1)
15 Panneau latéral du chariot - droit (x1)
16 Panneau arrière du chariot (x1)
17 Porte de l'armoire (x1)
18 Rails de tiroir (x1)
19 Barre de support de tiroir (x1)
20 Écran thermique (x1)
21 Panneau avant du chariot (x1)
22 Fond du chariot (x1)
23 Tiroir basculant (x1)
24 Façade de tiroir (x1)
25 Tiroir (x1)
26 Roulette verrouillable (x4)
A Vis (x54)
B Vis (x2)
C Rondelle de blocage (x14)
D Rondelle (x14)
E Vis (x14)
F Vis (x6)
G Pile (x1)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
