12.

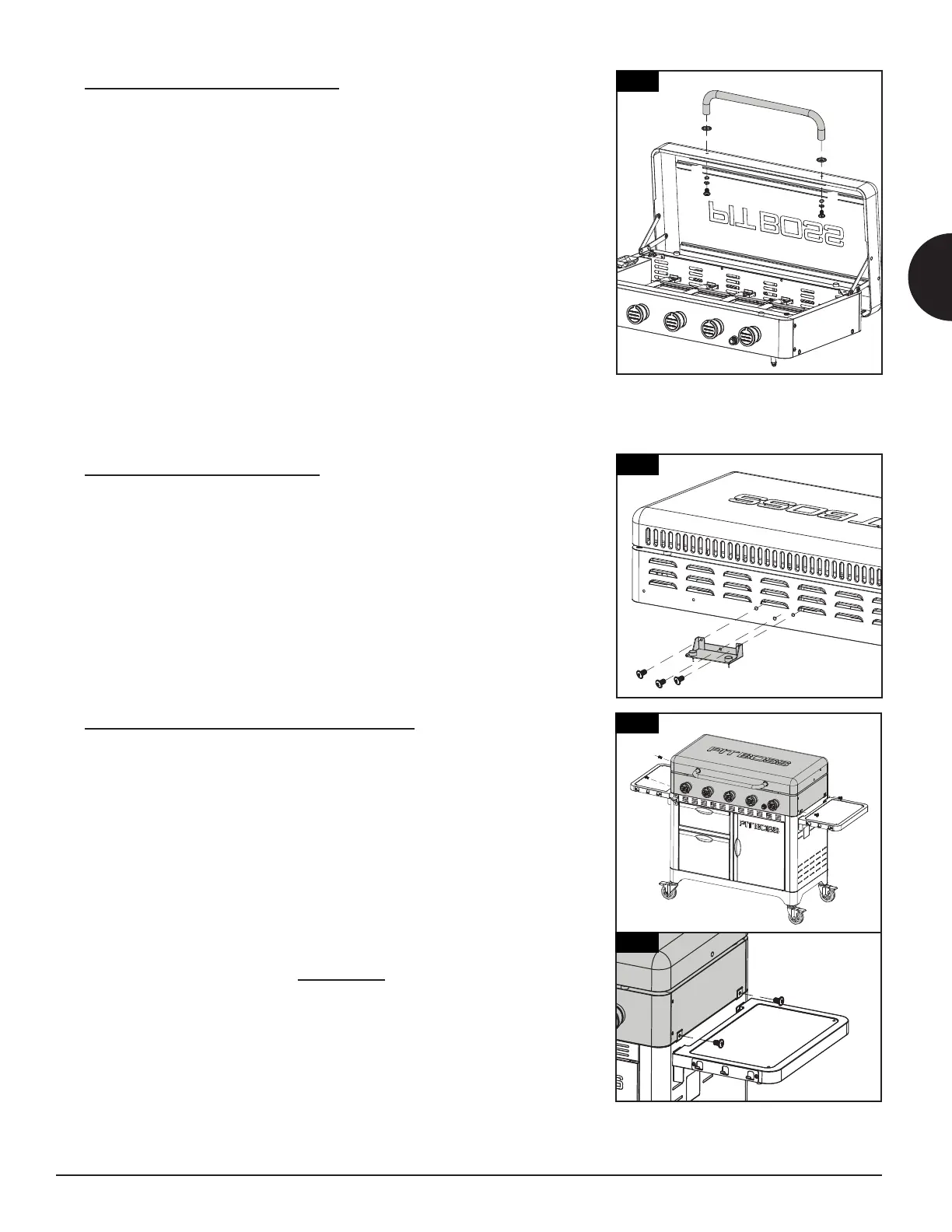

Partes requeridas:
1 x Cámara de combustión (#1)
2 x Bisel de la manija de la tapa (#6)
1 x Manija de la tapa (#7)
2 x Tornillo (#B)
2 x Arandelas de seguridad (#C)
2 x Arandela (#D)
Instalación:
• Coloque una arandela de seguridad y, luego, una junta en un tornillo.
Desde el interior de la tapa de la caja de fuego, inserte un tornillo de
modo que sobresalga hacia afuera. Agregue un bisel de la manija de
la tapa en el tornillo y, luego, ajuste el tornillo con la mano (desde el
interior) en la manija de la tapa.
• Repita el mismo procedimiento de instalación para el otro extremo de la
manija de la tapa.
13.
Partes requeridas:
1 x Soporte de la tapa (#5)
3 x Tornillo (#A)
Instalación:
• En la parte trasera de la caja de fuego, ajuste el soporte de la tapa al
centro del panel con tres tornillos.
14.
NOTA: Se muestra un regulador; sin embargo, no todos los distribuidores
venden las unidades con regulador incluido. Se proporciona un kit de transición
de colector en caso de que un regulador de gas no venga premontado en
la plancha. Seleccione el conector del kit de transición del colector que se
requiere para su colector de gas y la tubería del regulador.
Piezas necesarias:
4 x Tornillo (#A)
Instalación:
• Coloque la caja de fuego al lado del carro, ambos apuntando en la misma
dirección. Con la ayuda de dos personas, levante la caja de fuego y
colóquela con cuidado sobre el carro. Vea la imagen14A.
IMPORTANTE: Las dos pestañas de cada panel lateral del carro deben
estar en el exterior de la caja de fuego.
• Una vez en posición, fije la caja de fuego al carro con dos tornillos en
cada lado. Vea la imagen14B.
14
14
12
13
7
6
6
5
