39
IT
ITALIANO

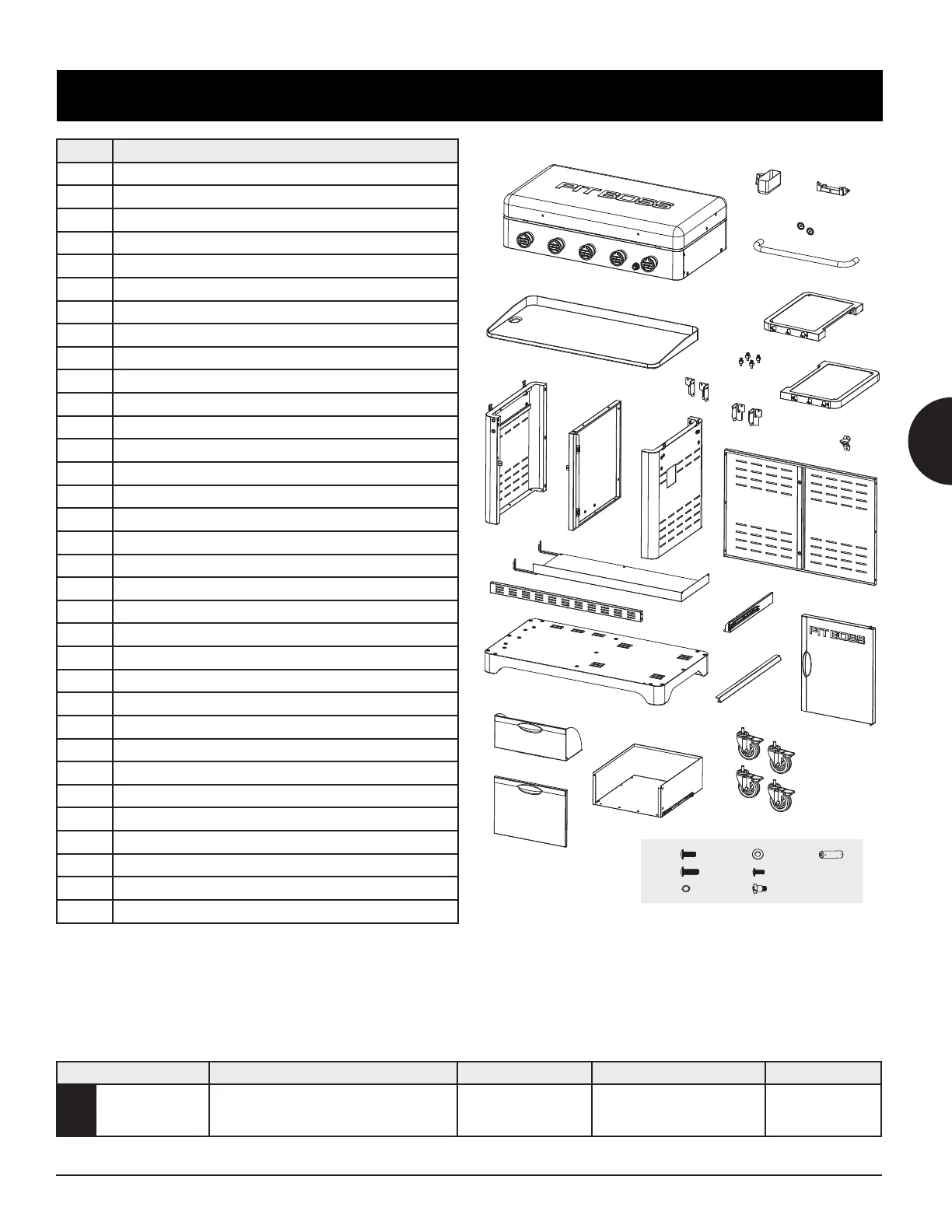

Parte Descrizione
1 Focolare (x1)
2 Piastra riscaldante (x1)
3 Viti per supporti della piastra riscaldante (x4)
4 Contenitore di raccolta grasso (x1)
5 Supporto coperchio (x1)
6 Corona per maniglia coperchio (x2)
7 Maniglia coperchio (x1)
8 Ripiano laterale - Sinistro (x1)
9 Ripiano laterale - Destro (x1)
10 Staffa per ripiano laterale - Sinistra (x2)
11 Staffa per ripiano laterale - Destra (x2)
12 Apribottiglie (x1)
13 Pannello laterale del carrello - Sinistro (x1)
14 Partizione carrello (x1)
15 Pannello laterale del carrello - Destro (x1)
16 Pannello posteriore del carrello (x1)
17 Anta dell'armadio (x1)
18 Guide per cassetto (x1)
19 Barra di supporto per cassetto (x1)
20 Protezione termica (x1)
21 Pannello anteriore del carrello (x1)
22 Parte inferiore del carrello (x1)
23 Cassetto basculante (x1)
24 Frontale cassetto (x1)
25 Cassetto (x1)
26 Ruota bloccabile (x4)
A Vite (x54)
B Vite (x2)
C Rosetta di sicurezza (x14)
D Rosetta (x14)
E Vite (x14)
F Vite (x6)
G Batteria (x1)
NOTA: per lo sviluppo continuo del prodotto, le parti sono soggette a modifiche senza preavviso.
Contattare il Servizio clienti se le parti sono mancanti durante l'assemblaggio dell'unità.
1
2
5
4
6
7
9
8
10
3
11
14
16
12
13
17
18
19
20
21
15
23
24
25
26
22
MODELLO MONTAGGIO (LxAxP) PESO AREA COTTURA INGRESSO CALORE
52
1.600 674 1022 /
62,9 26,5 40,2 .
72,0 /
158,7
4.174 /
647,0
14,65
