42
IT
ITALIANO

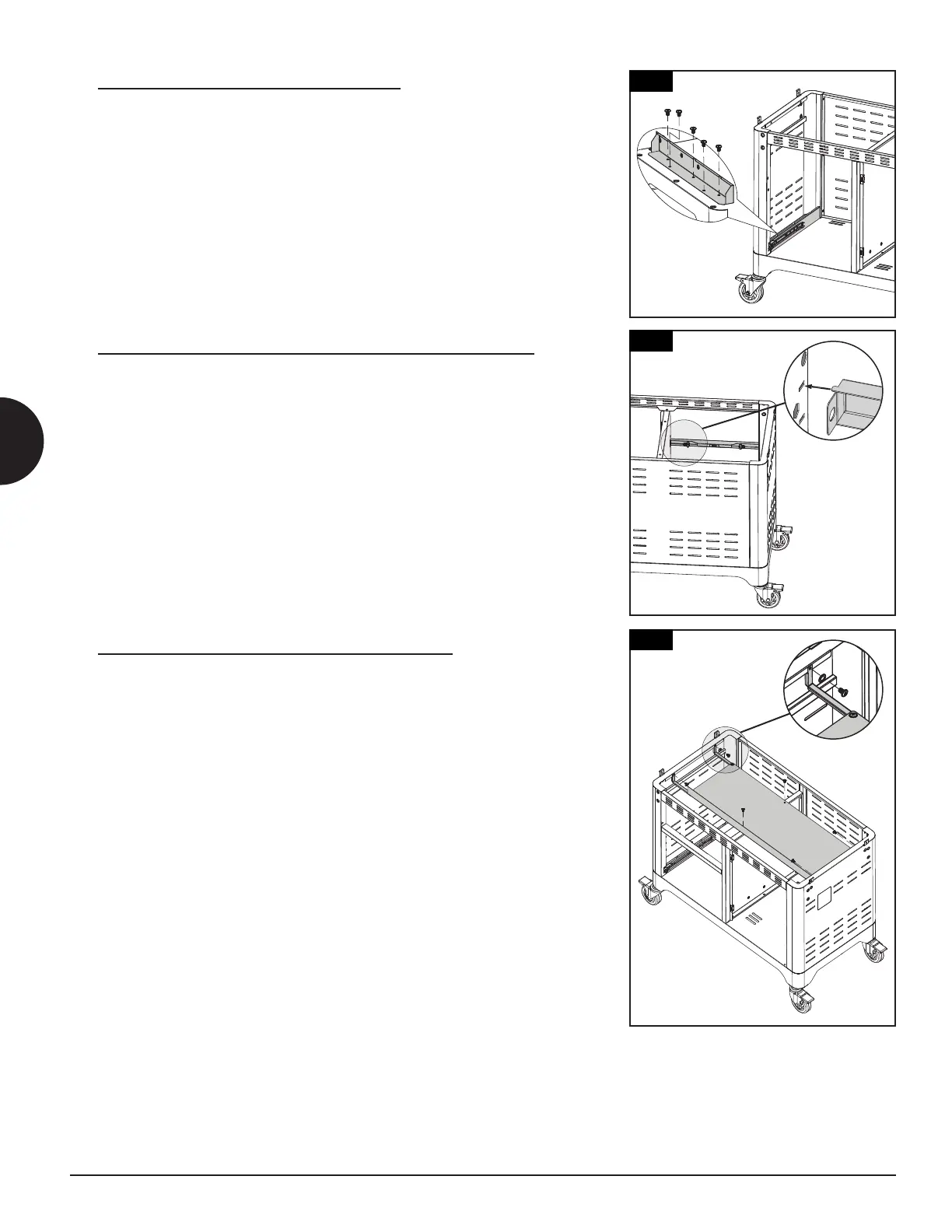

3.     
Parti necessarie:
1 x Guide per cassetto (#18)
5 x Vite (#A)
Installazione:
Allineare i fori delle guide del cassetto con i fori sul lato sinistro della
parte inferiore del carrello, quindi fissare con cinque viti, come mostrato.
4.       
Parti necessarie:
1 x Barra di supporto per cassetto (#19)
2 x Vite (#A)
Installazione:
Inserire la linguetta del supporto del cassetto nella partizione del
carrello, quindi fissare il supporto del cassetto utilizzando due viti, una
su ciascun lato.
5.    
Parti necessarie:
1 x Protezione termica (#20)
6 x Vite (#E)
Installazione:
Posizionare la protezione termica nel corpo del carrello con le staffe sul
lato sinistro, come mostrato in figura. Allineare i fori di montaggio e
fissare con sei viti.
IMPORTANTE: il bordo superiore della protezione termica deve
essere rivolto verso la parte anteriore dell'unità.
3
4
5
18
19
20
