2.   
Wymagane części:
1 x Boczny panel wózka – lewy (#13)
1 x Przegroda wózka (#14)
1 x Boczny panel wózka – prawy (#15)
1 x Tylny panel wózka (#16)
1 x Przedni panel wózka (#21)
26 x Śruba (#A)
Montaż:
Zamontuj lewy panel boczny wózka do spodu wózka za pomocą pięciu
śrub. Wten sam sposób zamontuj prawy panel boczny wózka za pomocą

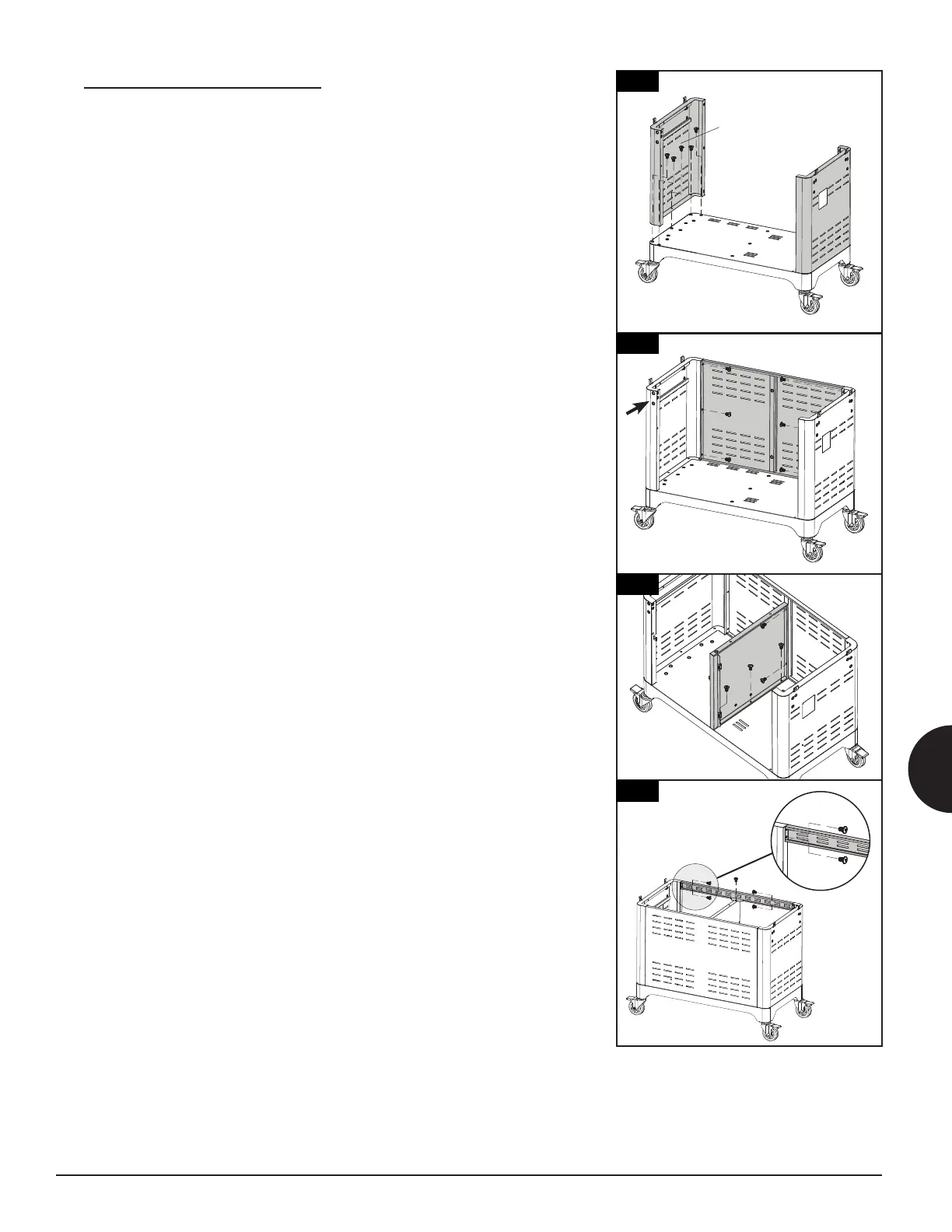

kolejnych pięciu śrub. Patrz ilustracja 2A.
UWAGA: sprawdź, czy panele boczne wózka są ułożone prawidłowo
– lewy panel boczny wózka ma zprzodu dwa otwory do montażu
otwieracza do butelek.
Umieść tylny panel wózka między panelami bocznymi wózka płaską
stroną na zewnątrz. Zamocuj go trzema śrubami do każdego zpaneli
bocznych. Pokazano to na ilustracji 2B.
UWAGA: po zmontowaniu zewnętrzne ściany wózka powinny być
wyrównane zkrawędziami spodu wózka.
Umieść przegrodę wózka na spodzie wózka, jak pokazano na ilustracji.
Zwróć uwagę na położenie otworów montażowych oraz na to, że
krawędź skierowana do przodu nie ma otworów. Zamocuj przegrodę
wózka za pomocą trzech śrub do spodu wózka idwóch śrub do tylnego
panelu wózka. Patrz ilustracja 2C.
Dopasuj otwory w przednim panelu wózka i przegrodzie wózka
ipołącz elementy śrubami. Następnie zamocuj przedni panel wózka
do bocznych paneli wózka za pomocą dwóch śrub po każdej stronie.
Patrz ilustracja 2D.
2
2
2
2
15
16
13
14
21
