68
NO
NORSK
2.  
Nødvendige deler:
1 x Sidepanel vogn – venstre (#13)
1 x Vognskillevegg (#14)
1 x Sidepanel vogn – høyre (#15)
1 x Bakpanel vogn (#16)
1 x Frontpanel vogn (#21)
26 x Skrue (#A)

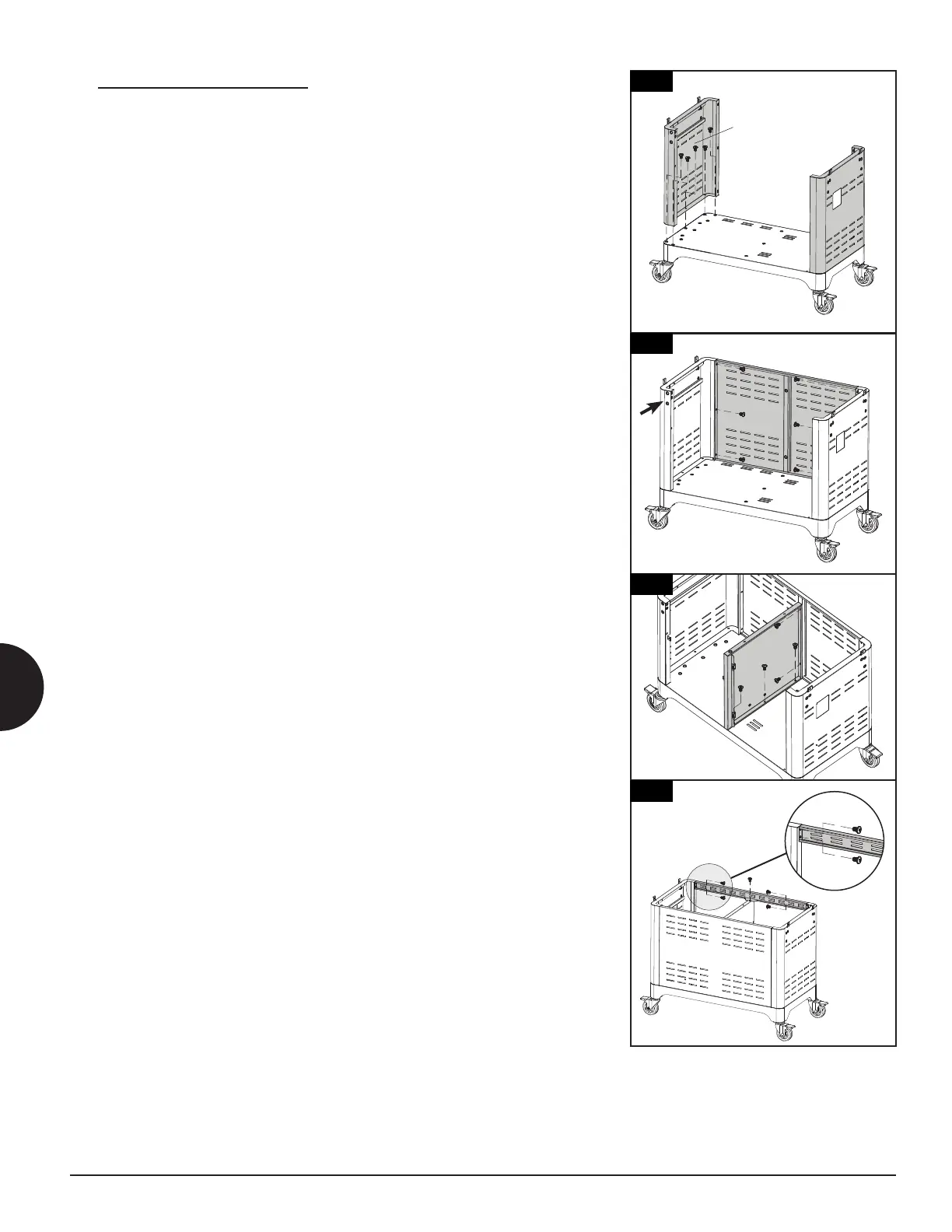

Montering:
Installer vognens venstre sidepanel på vognens bunn med fem skruer.
Gjenta samme installasjon for vognens høyre sidepanel med ytterligere
fem skruer. Se illustrasjon 2A.
MERK: For å sikre at vognens sidepaneler er ordnet riktig, må du
kontrollere at vognens venstre sidepanel har to hull vendt mot
fronten for installasjon av flaskeåpner i senere trinn.
Plasser vognens bakpanel mellom vognens sidepaneler, med den
flate siden vendt utover. Fest med tre skruer i hvert sidepanel. Se
illustrasjon 2B.
MERK: Når den er installert, skal utsiden av vognen være i flukt med
vognens bunn.
Plasser vognskilleveggen på vognens bunn som vist. Legg merke til
plasseringen av monteringshullene og at kanten mot fronten ikke har
hull. Fest vognskilleveggen ved å bruke tre skruer i vognens bunn og to
skruer i vognens bakpanel. Se illustrasjon 2C.
Rett inn hullene på vognens frontpanel og vognskilleveggen, og fest dem
med skruene. Fest deretter vognens frontpanel i vognens sidepaneler
med to skruer på hver side. Se illustrasjon 2D.
2
2
2
2
15
16
13
14
21
