Pit Boss Ultimate Griddle Series Assembly Guide

60
FI
SUOMI

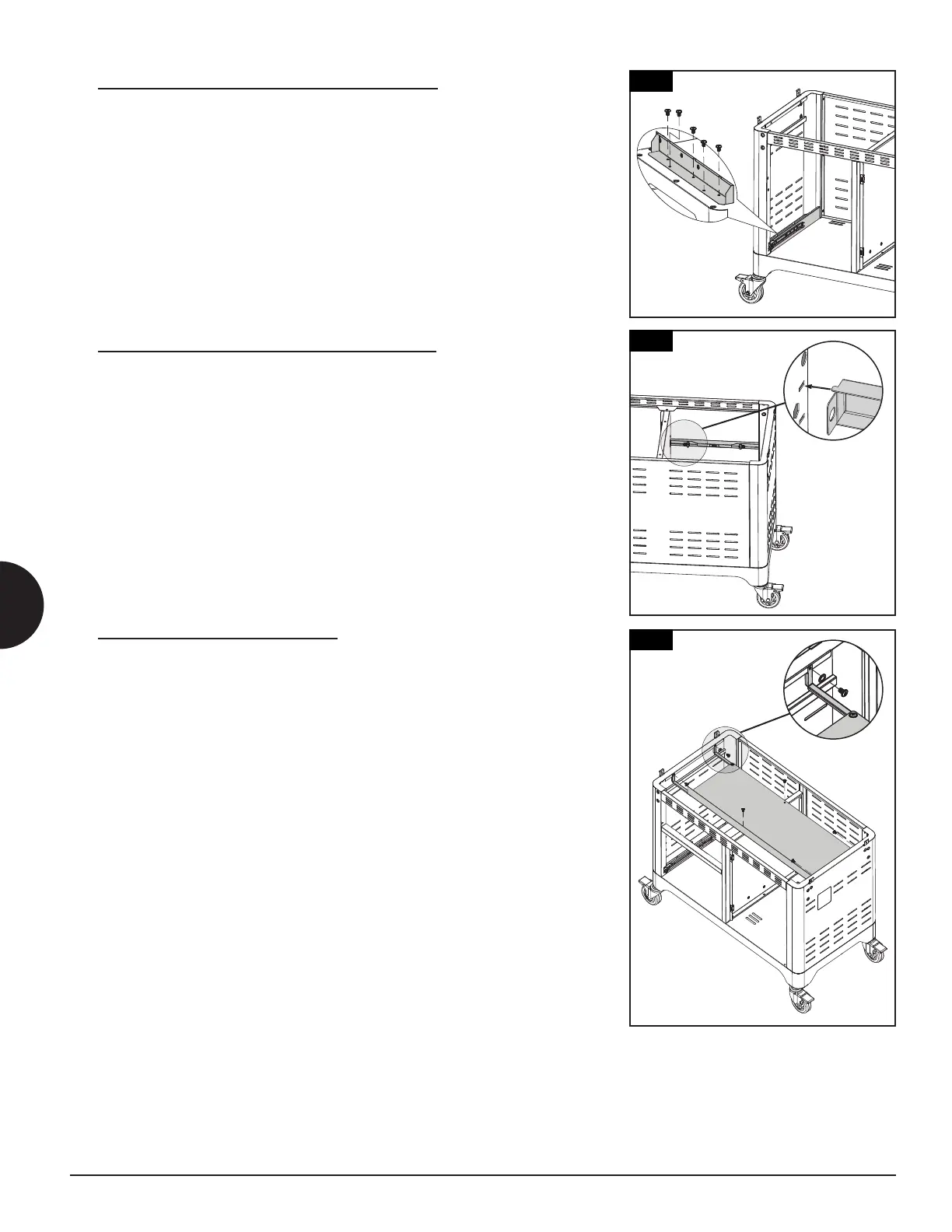

3.   
Tarvittavat osat:
1 x Vetolaatikon kiskot (#18)
5 x Ruuvia (#A)
Asennus:
• Kohdista vetolaatikon kiskojen reiät kärryn pohjalevyn vasemmassa
päädyssä oleviin reikiin ja kiinnitä sitten viidellä ruuvilla kuvan
osoittamalla tavalla.
4.   
Tarvittavat osat:
1 x Vetolaatikon tukipalkki (#19)
2 x Ruuvia (#A)
Asennus:
• Työnnä vetolaatikon tukipalkin kieleke kärryn väliseinän vastaavaan
koloon ja kiinnitä tukipalkki sen jälkeen kahdella ruuvilla, yksi per puoli.
5.  
Tarvittavat osat:
1 x Lämpösuojan (#20)
6 x Ruuvia (#E)
Asennus:
• Aseta lämpösuoja kärryn rungon sisälle siten, että kannattimet ovat
vasemmalla puolella kuvan osoittamalla tavalla. Kohdista asennusreiät
ja kiinnitä kuudella ruuvilla.
TÄRKEÄÄ: Lämpösuojuksen pystyreunan tulee osoittaa laitteen
etuosaa kohti.
3
4
5
18

19

20



Pit Boss Ultimate Griddle Series Specifications

General

Number of Burners	4
Fuel Type	Propane
Construction Material	Steel
Material	Steel
Griddle Material	Cold-rolled steel
