24
ES
ESPAÑOL

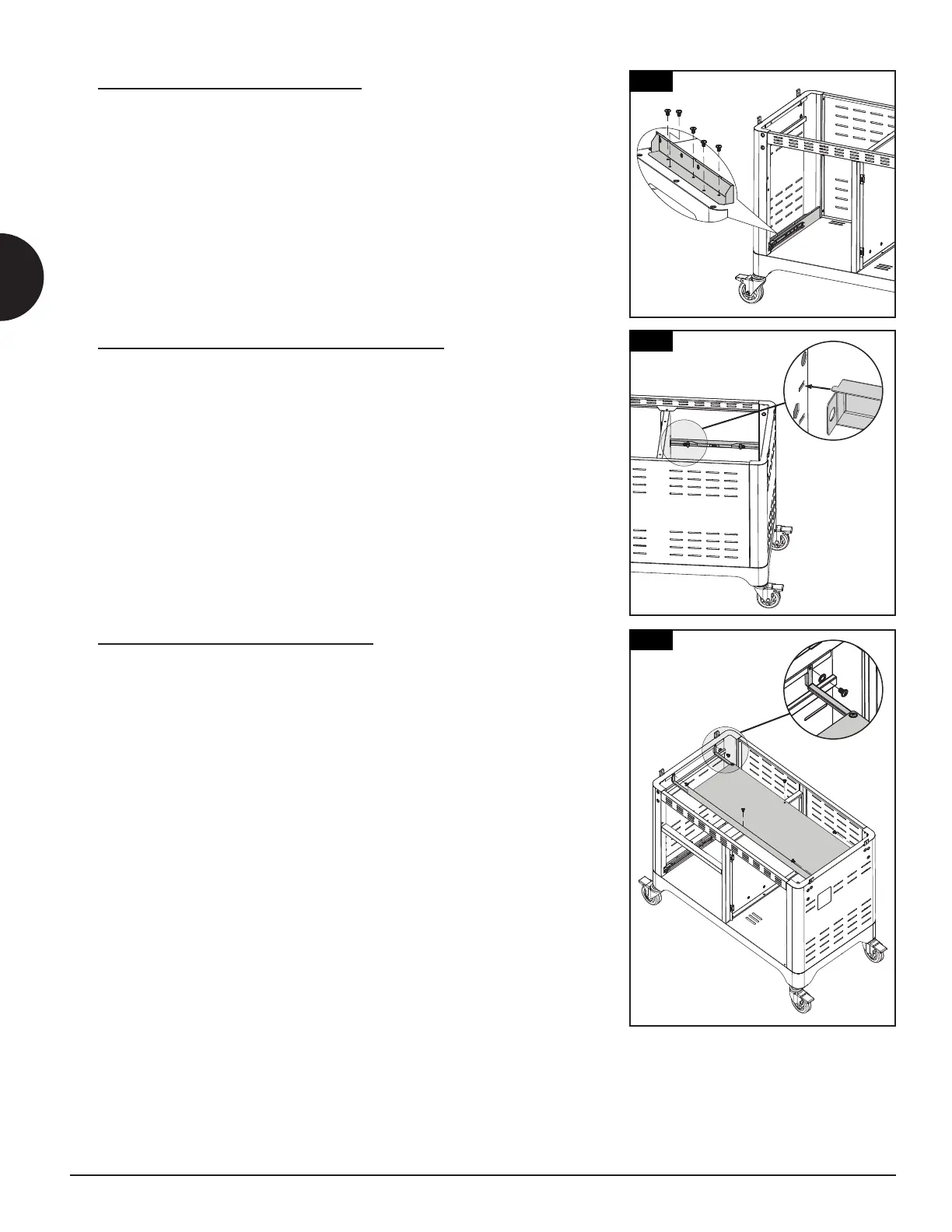

3.     
Partes requeridas:
1 x Rieles del cajón (#18)
5 x Tornillo (#A)
Instalación:
Alinee los agujeros de los rieles del cajón con los agujeros del lado
izquierdo de la parte inferior del carro y, luego, fíjelos con cinco tornillos,
tal como se muestra.
4.       
Partes requeridas:
1 x Barra de soporte del cajón (#19)
2 x Tornillo (#A)
Instalación:
Inserte la lengüeta del soporte del cajón en la división del carro y, a
continuación, fije el soporte del cajón con dos tornillos, uno en cada lado.
5.     
Partes requeridas:
1 x Protector de calor (#20)
6 x Tornillo (#E)
Instalación:
Coloque el protector de calor en la estructura del carro con los soportes
en el lado izquierdo, como se muestra en la imagen. Alinee los agujeros
de montaje y fíjelos con seis tornillos.
IMPORTANTE: El borde superior del protector de calor debe mirar
hacia la parte delantera de la unidad.
3
4
5
18
19
20
