44
IT
ITALIANO

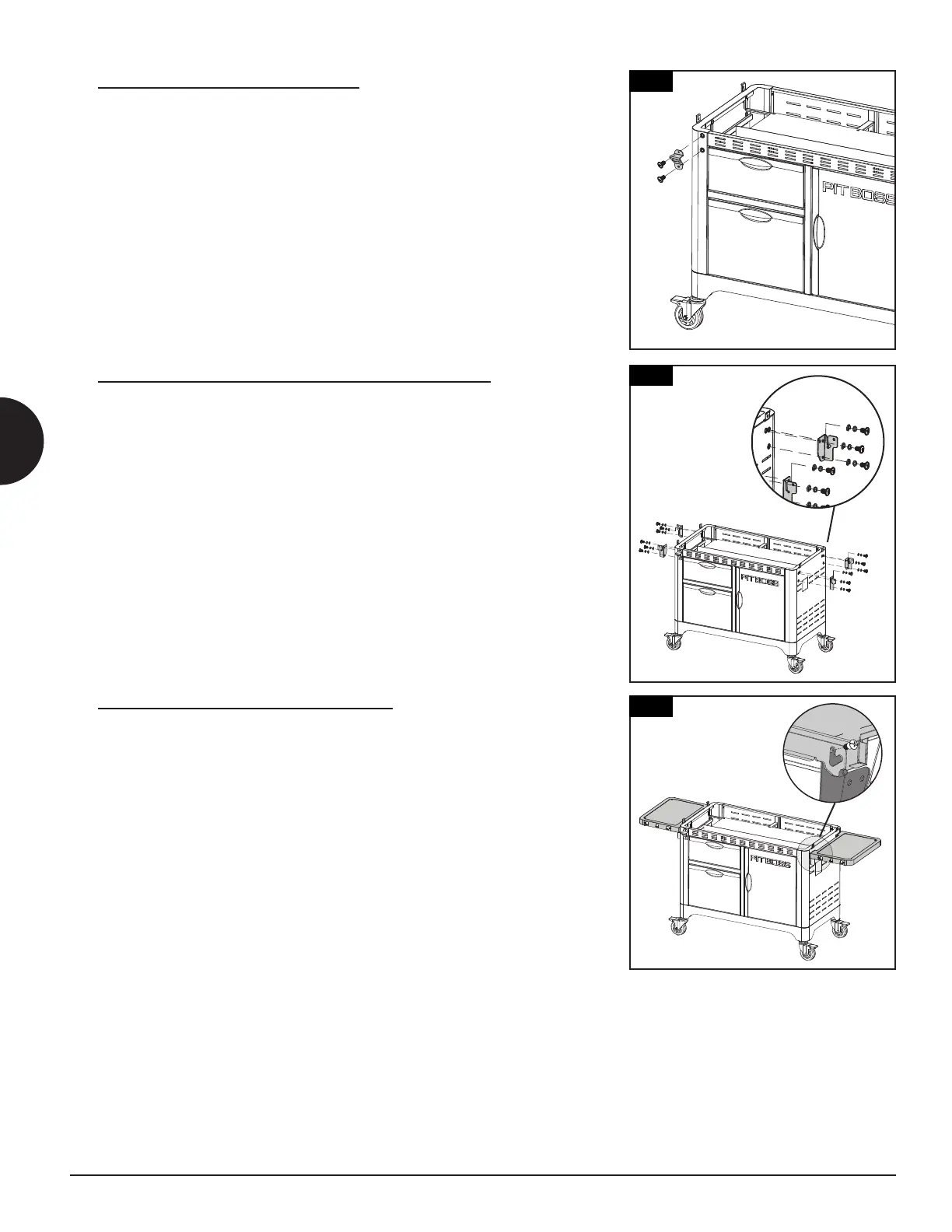

9.  '
Parti necessarie:
1 x Apribottiglie (#12)
2 x Vite (#A)
Installazione:
Montare l'apribottiglie nell'angolo sinistro utilizzando due viti. Per
ottenere l'orientamento corretto (con l'apertura inclinata verso il basso),
osservare la figura.
10.      
Parti necessarie:
2 x Staffa per ripiano laterale - Sinistra (#10)
2 x Staffa per ripiano laterale - Destra (#11)
12 x Vite (#A)
12 x Rosetta di sicurezza (#C)
12 x Rosetta (#D)
Installazione:
Montare una staffa del ripiano laterale su un pannello laterale del
carrello utilizzando tre rondelle, le rondelle di bloccaggio e le viti. Prima
avvitare a metà ogni vite, quindi serrare fino in fondo quando tutte e tre
le viti saranno inserite e allineate correttamente. Ripetere la procedura
per le altre tre staffe del ripiano laterale.
11.    
Parti necessarie:
1 x Ripiano laterale - Sinistro (#8)
1 x Ripiano laterale - Destro (#9)
4 x Vite (#F)
Installazione:
Allineare e posizionare un ripiano laterale sulle staffe del ripiano laterale
su un lato dell'unità. Procedendo dal basso, serrare una vite in ogni
angolo, come mostrato in figura. Ripetere la stessa procedura per il
ripiano laterale sull'altro lato dell'unità.
NOTA: una volta installati, i due ripiani laterali possono essere
facilmente sollevati (per l'uso) o abbassati (per essere riposti).
IMPORTANTE: evitare di usare i ripiani laterali per spostare o
sollevare l'unità. Il peso dell'unità potrebbe causare la rottura del
ripiano laterale, che non è coperta da garanzia.
9
11
8
9
10
10
11
10
11

11
12
