2.
Erforderliche Teile:
1 x Wagenseite, links (#13)
1 x Wagentrennwand (#14)
1 x Wagenseite, rechts (#15)
1 x Wagenrückseite (#16)
1 x Wagenvorderseite (#21)
26 x Schraube (#A)
Montage:

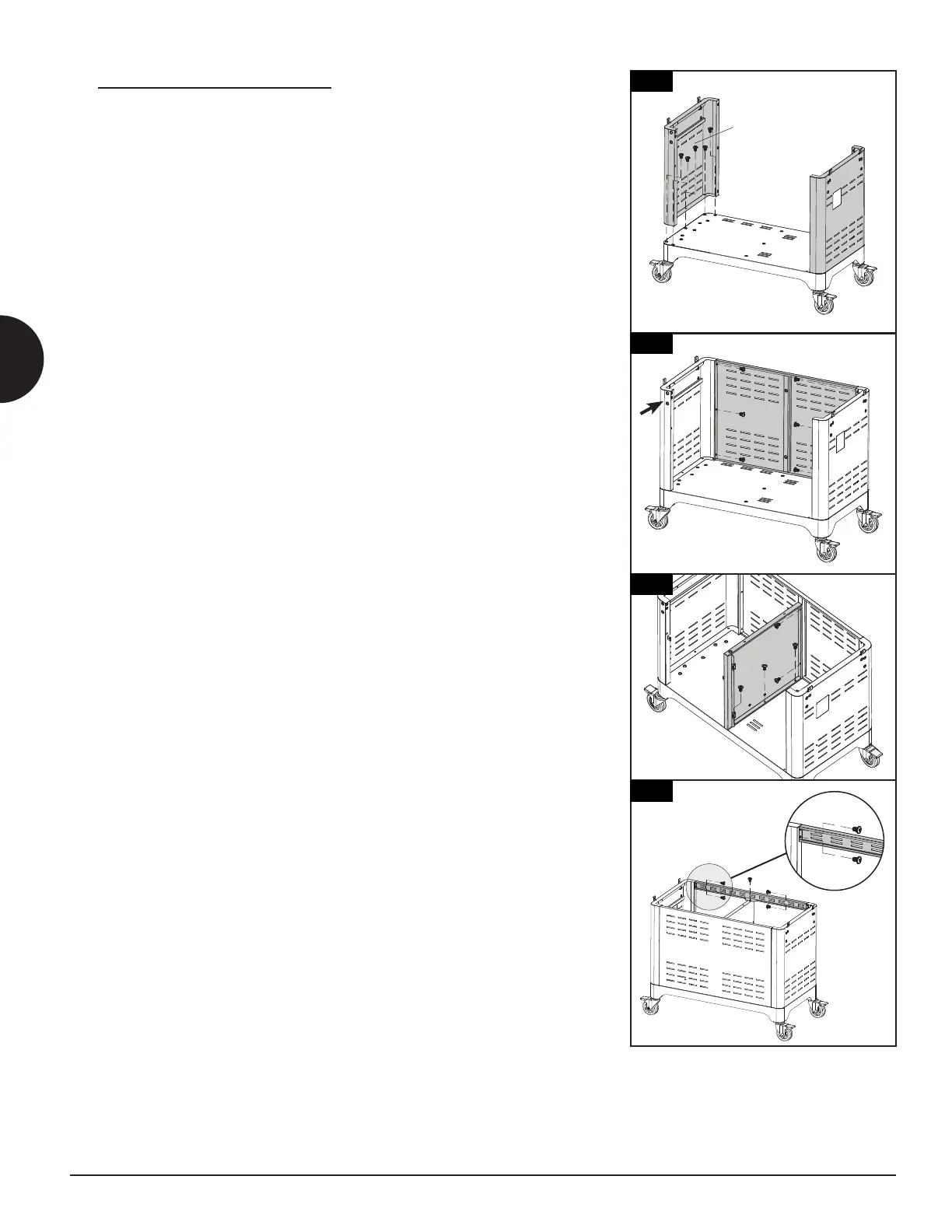

• Befestigen Sie die linke Wagenseite mit fünf Schrauben am Wagenboden.
Wiederholen Sie die Montage für die rechte Wagenseite mit weiteren
fünf Schrauben. Beachten Sie dazu auch Abbildung 2A.
HINWEIS: Um sicherzustellen, dass die Wagenseiten richtig
angeordnet sind, überprüfen Sie, dass die linke Wagenseite zwei
Löcher hat, die nach vorne zeigen, um den Flaschenöffner während
der nächsten Schritte anzubringen.
• Legen Sie die Wagenrückseite mit der flachen Seite nach außen zwischen
die linke und rechte Wagenseite. Befestigen Sie sie mit drei Schrauben an
jeder Wagenseite. Beachten Sie dazu auch Abbildung 2B.
HINWEIS: Nach der Montage sollte die Außenseite des Wagens
bündig mit dem Wagenboden sein.
• Positionieren Sie die Wagentrennwand wie abgebildet auf dem
Wagenboden. Beachten Sie die Position der Befestigungslöcher und
dass die nach vorne gerichtete Kante keine Löcher hat. Sichern Sie die
Wagentrennwand mit drei Schrauben am Boden des Wagens und zwei
Schrauben an der Wagenrückseite. Beachten Sie dazu auch Abbildung 2C.
• Richten Sie die Löcher der Wagenvorderseite und der Wagentrennwand
aus und befestigen Sie sie dann mit den Schrauben. Befestigen Sie als
Nächstes die Wagenvorderseite auf jeder Seite mit zwei Schrauben an
den Seitenwänden des Wagens. Beachten Sie dazu auch Abbildung 2D.
2
2
2
2
15
16
13
14
21
