optional
RC-Schutzbeschaltung
Sicherung
Programmierschnittstelle
Schirmklemme

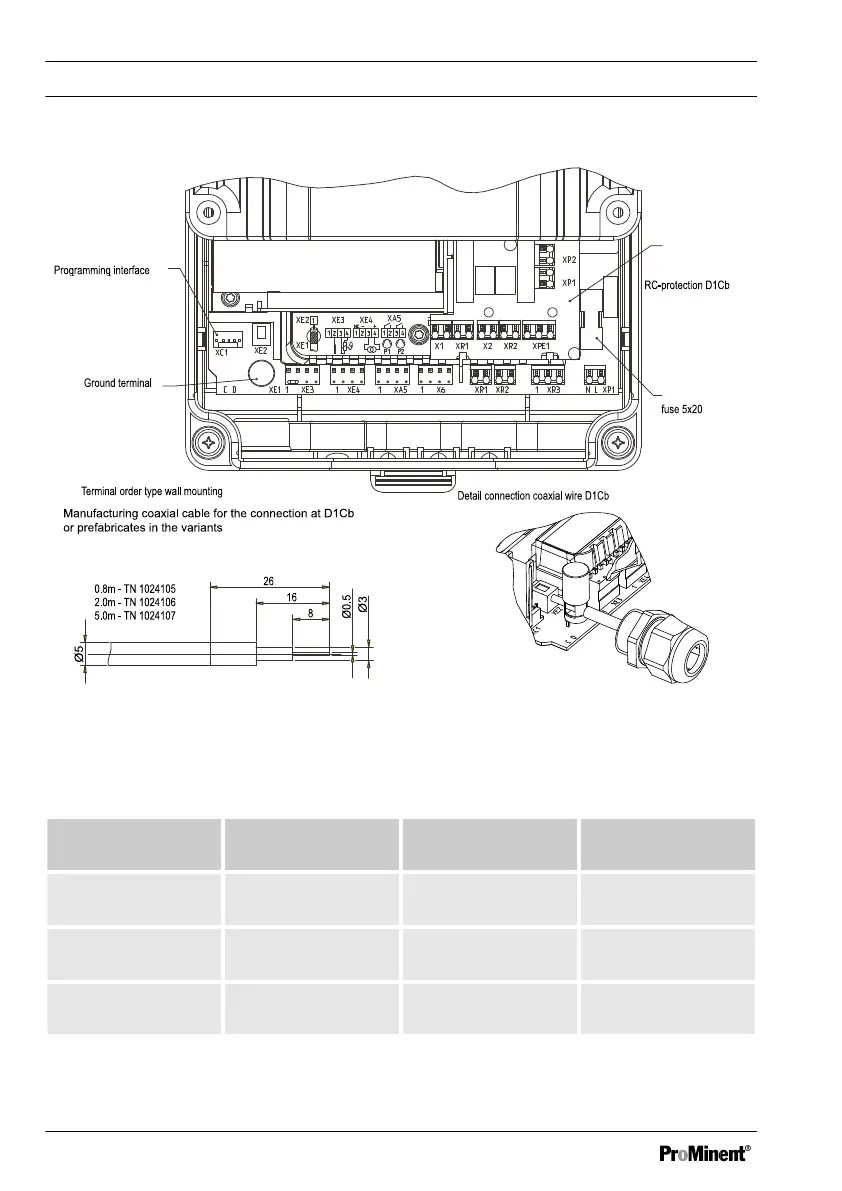

Klemmenanordnung Ausführung Wandgerät
Konfektionierung Koaxialkabel zum Anschluss an D1Cb
oder vorkonfektioniert in den Varianten
Detail Anschluss Koaxialkabel D1Cb
Fig. 9: Preparation of coaxial cable
3.4.5 Cable Cross-Sections and Cable End Sleeves
Minimum cross-sec‐
tion
Maximum cross-
section
Stripped insulation
length
Without cable end
sleeve
0.25 mm
2
1.5 mm
2
Cable end sleeve
without insulation
0.20 mm
2
1.0 mm
2
8 - 9 mm
Cable end sleeve
with insulation
0.20 mm
2
1.0 mm
2
10 - 11 mm
D1Cb mounting
