4.3.3 Terminal diagram
Netz
Netz
Magnetventil 2(senken)
Magnetventil 1(heben)
Netz Netz
Relais 3 / Alarm
Grenzwertrelais 1
Grenzwertrelais 2
Extern
Belegungsvarianten
Variante 1
Magnetventil
Grenzwertrelais, Timer, Stellglied
(ohne RC-Schutzbeschaltung)
Variante 2
Variante 2
Variante 1

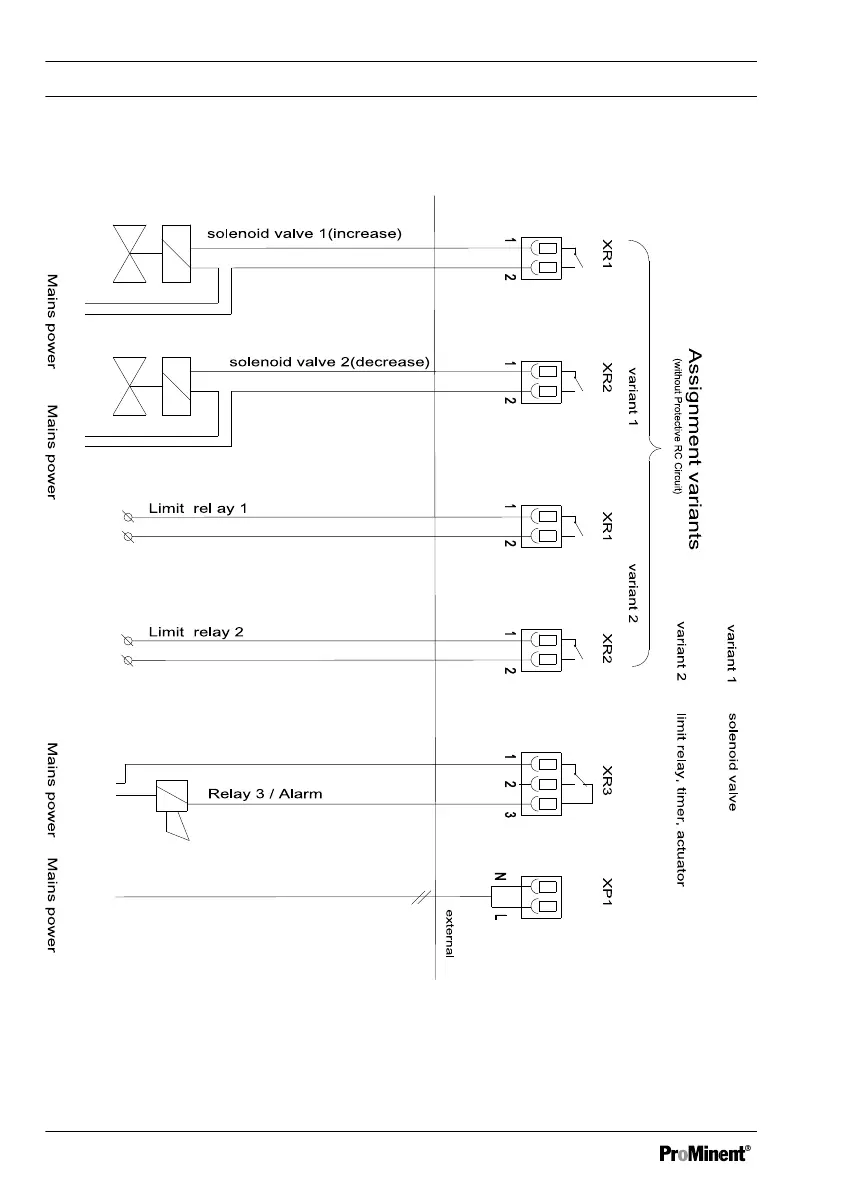

Fig. 19: Terminal diagram with assignment options 1
D1Cc mounting
