HCD-MD333
– 73 – – 74 –

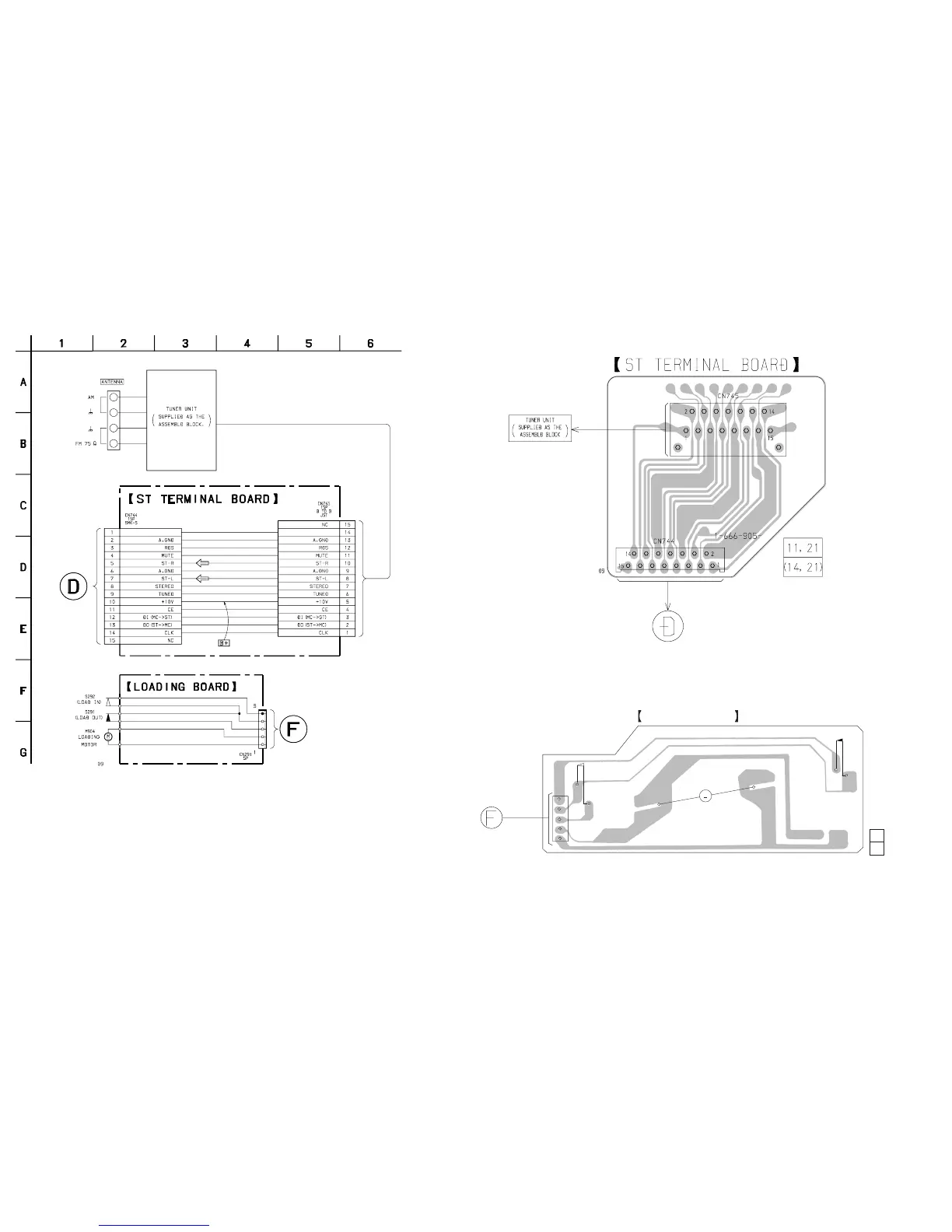

7-20. SCHEMATIC DIAGRAM – ST TERMINAL/LOADING SECTION – 7-21. PRINTED WIRING BOARD – ST TERMINAL/LOADING SECTION –
• See page 31 for Circuit Boards Location.
11
(11)
CN291
S291
(LOAD OUT)
1
2
3
4
5
M904
(LOADING
MOTOR)
M
LOADING BOARD
S292
(LOAD IN)
1-634-461-
(Page 59)
(Page 59)
(Page 55)
(Page 55)
