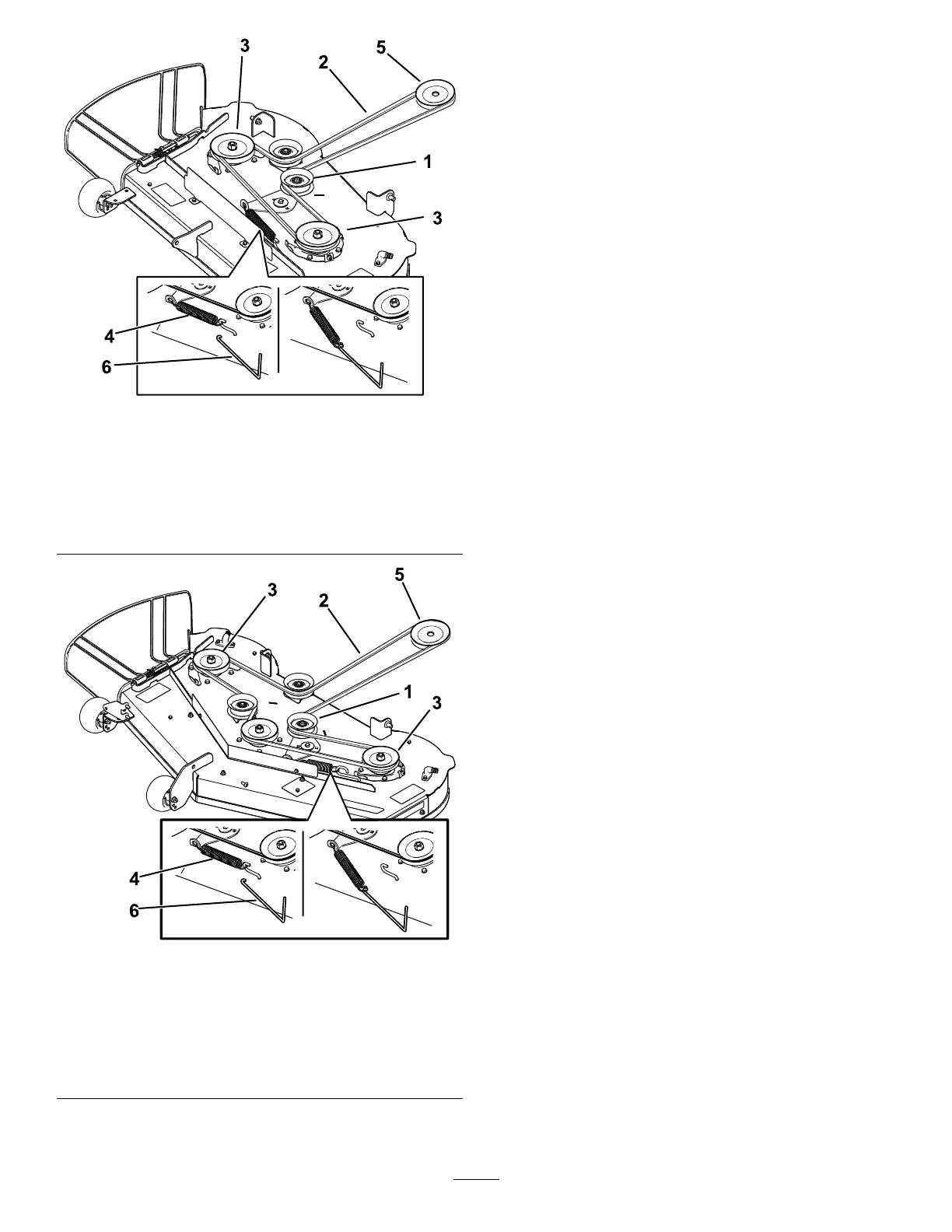

Bild 57
Mähwerke mit zwei Messern
1. Spannscheibe
4. Feder
2. Mähwerkriemen 5. Motorriemenscheibe
3. Äußere Scheibe
6. W erkzeug zur
Federentfernung
g298026
Bild 58
Mähwerke mit drei Messern
1. Spannscheibe
4. Feder
2. Mähwerkriemen 5. Motorriemenscheibe
3. Äußere Scheibe
6. W erkzeug zur
Federentfernung
8. V erlegen Sie den neuen Riemen um die Motor -
und Mähwerkriemenscheiben ( Bild 57 oder Bild
58 ).
9. Setzen Sie die Spannscheibenfeder mit
einem W erkzeug zur Federentfernung
(T oro Bestellnummer 92 - 5771) auf den
Mähwerkhaken, um die Spannscheibe und den
Mähwerkriemen zu spannen ( Bild 57 oder Bild
58 ).
10. Ziehen Sie an Mähwerken mit drei Messern
die Mutter an, mit der Drahtbügel an der
Spannscheibe befestigt ist.
Hinweis: Positionieren Sie den Drahtbügel
gegen den Spannarm, wie in Bild 56 dargestellt.
1 1. Setzen Sie die Abdeckungen der Riemenscheibe
auf.
12. Ziehen Sie die unteren zwei Schrauben
an, um die Mähwerkabdeckung am
Mähwerk zu befestigen. Siehe Lösen der
Mähwerkabdeckung ( Seite 35 ) .
