Réglage de l'inclinaison
avant/arrière des lames
1. T ournez l'écrou de réglage à l'avant de la
tondeuse ( Figure 75 ).

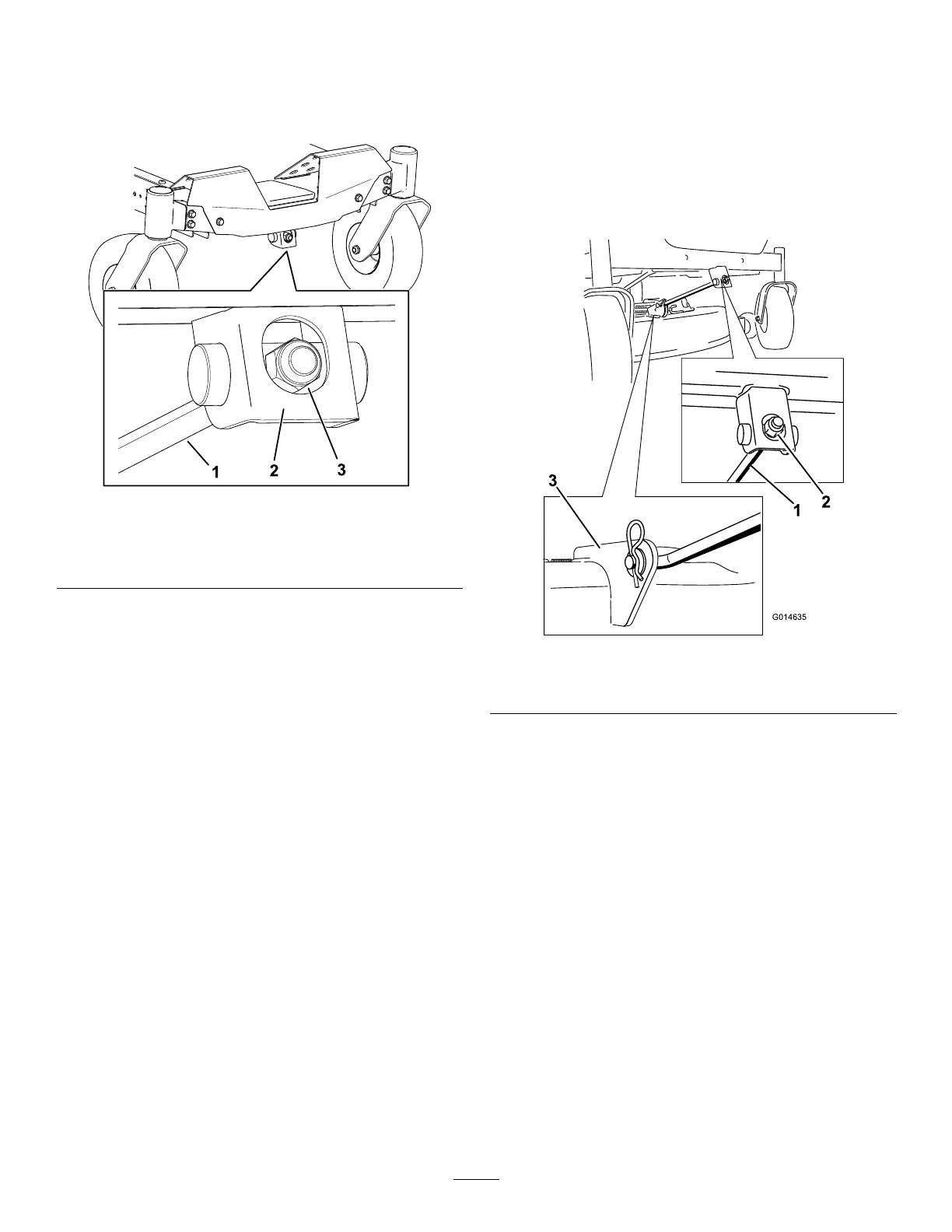

g294471
Figure 75
1. T ige de réglage
3. Écrou de réglage
2. Bloc de réglage
2. Serrez l'écrou de réglage pour élever l'avant du
plateau de coupe.
3. Desserrez l'écrou de réglage pour abaisser
l'avant du plateau de coupe.
4. Une fois le réglage ef fectué, vériez à nouveau
l'inclinaison avant/arrière des lames ; continuez
d'ajuster l'écrou jusqu'à ce que la pointe avant
de la lame soit de 1,6 à 7,9 mm plus bas que
la pointe arrière ; voir Contrôle de l'inclinaison
avant/arrière des lames ( page 52 ) .
5. Lorsque l'inclinaison avant/arrière est correcte,
vériez à nouveau l'horizontalité transversale du
plateau de coupe ; voir Contrôle de l'horizontalité
transversale ( page 52 ) .
Dépose du plateau de
coupe
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Abaissez la commande de hauteur de coupe à
la position la plus basse.
4. Desserrez les deux boulons inférieurs qui xent
le panneau de protection au plateau de coupe.
V oir Relâchement du panneau de protection du
plateau de coupe ( page 36 ) .
5. Retirez la goupille fendue de la tige de support
avant et déposez la tige du support de plateau
( Figure 76 ).
g014635
Figure 76
1. T ige de support avant
2. Support de plateau
6. Abaissez doucement l'avant du plateau de
coupe au sol.
7. D'un côté de la machine, retirez la rondelle et la
goupille fendue de l'axe du plateau ( Figure 77 ).
55
