Montage des lames
1. Placez la lame sur l'axe ( Figure 64 ).
Important: Pour une coupe correcte, l'ailette
de la lame doit être tournée vers le haut et
dirigée vers l'intérieur du plateau de coupe.
2. Posez la rondelle courbe (face concave vers la
lame) et le boulon de lame ( Figure 64 ).
3. Serrez le boulon de la lame à un couple de 81
à 108 N·m.
Mise à niveau du plateau de
coupe
Vériez que le plateau de coupe est de niveau chaque
fois que vous l'installez ou si la tonte de la pelouse
semble irrégulière.
Vériez si des lames sont faussées avant de mettre le
plateau de coupe de niveau. Déposez et remplacez
les lames faussées ; voir Entretien des lames ( page
49 ) avant de continuer .
Mettez le plateau de coupe de niveau
transversalement avant de le faire longitudinalement.
Assurez - vous que :
• La machine est placée sur une surface plane et
horizontale.
• T ous les pneus sont gonés à la pression correcte ;
voir Contrôle de la pression des pneus ( page 46 ) .
Contrôle de l'horizontalité
transversale
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Réglez la hauteur de coupe à 76 mm.
4. T ournez les lames avec précaution pour les
mettre parallèles dans le sens transversal.
5. Mesurez la distance entre les tranchants
extérieurs et la surface plane ( Figure 67 et
Figure 68 ).
Remarque: Si les deux mesures dif fèrent
de plus de 5 mm, un réglage s'impose ; voir
Réglage de l'horizontalité transversale ( page
53 ) .

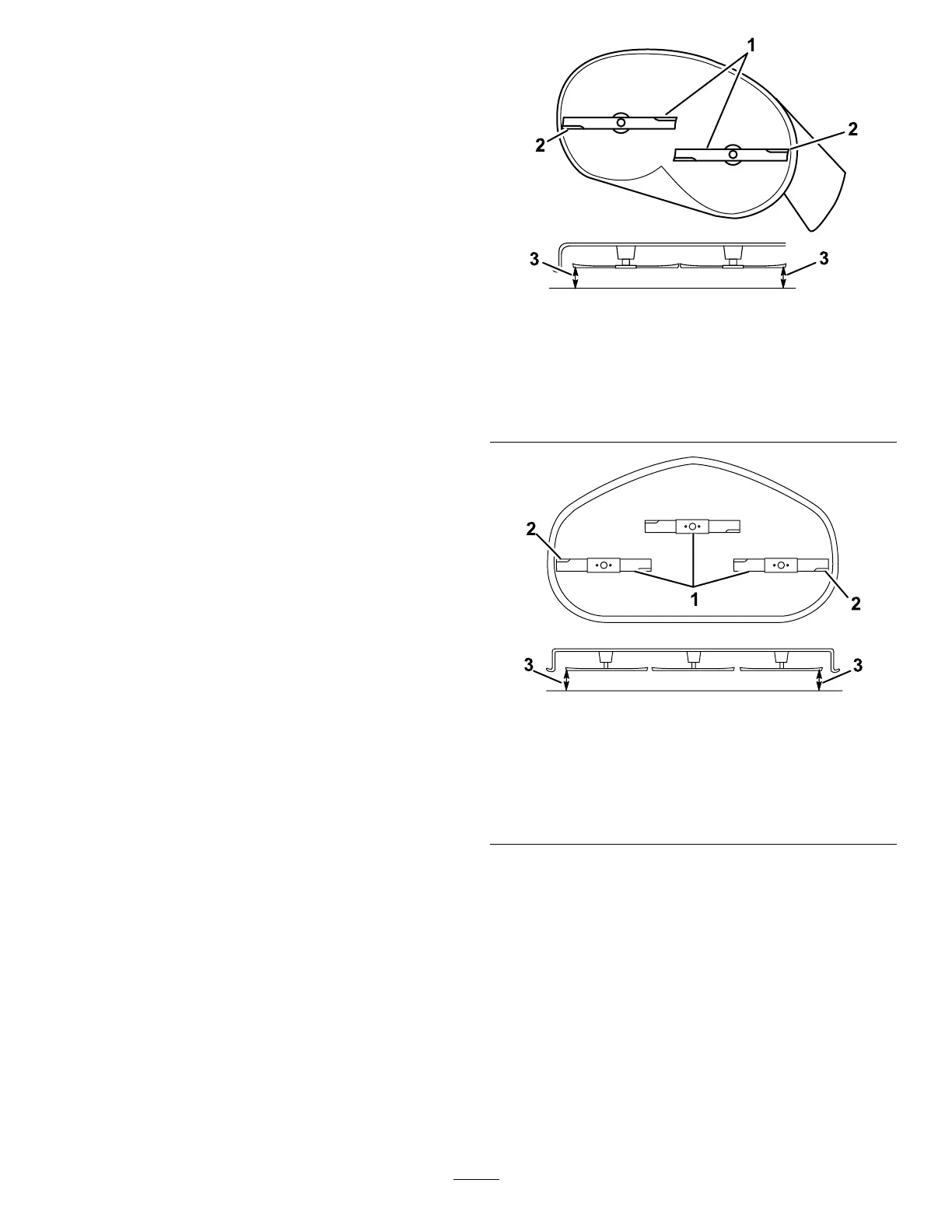

g294044
Figure 67
Plateaux de coupe à 2 lames
1. Lames parallèles entre
elles
3. Mesurez la distance entre
la pointe de la lame et la
surface plane ici
2. T ranchants extérieurs
g296913
Figure 68
Plateaux de coupe à 3 lames
1. Lames parallèles entre
elles
3. Mesurez la distance entre
la pointe de la lame et la
surface plane ici
2. T ranchants extérieurs
Contrôle de l'inclinaison
avant/arrière des lames
Contrôlez l'inclinaison avant/arrière des lames chaque
fois que vous montez le plateau de coupe. Si l'avant
du plateau est plus de 7,9 mm plus bas que l'arrière,
réglez l'inclinaison des lames.
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
52
