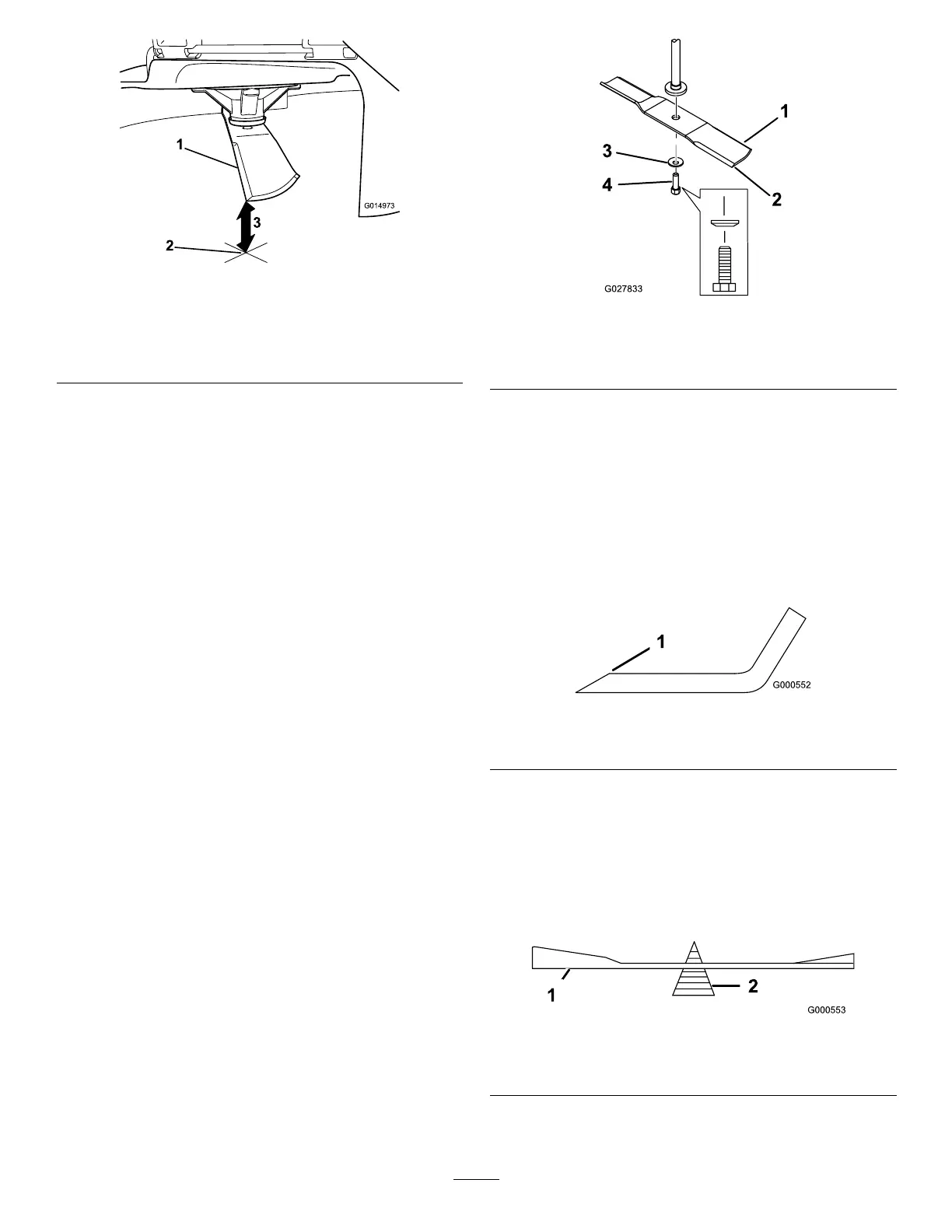

Figure 63
1. Côté opposé de la lame (positionné pour la mesure)
2. Surface plane et horizontale
3. Seconde distance mesurée entre la lame et la surface (B)
A. Si la dif férence entre A et B est supérieure
à 3 mm, remplacez la lame par une neuve ;
voir la Dépose des lames ( page 51 ) et la
Montage des lames ( page 52 ) .
Remarque: Si, après le remplacement
d'une lame faussée par une neuve,
la dif férence est toujours supérieure à
3 mm, l'axe de lame est peut - être faussé.
Contactez un concessionnaire - réparateur
T oro agréé pour faire réviser la machine.
B. Si la dif férence reste dans les limites
tolérées, passez à la lame suivante.
6. Répétez cette procédure pour chaque lame.
Dépose des lames
Remplacez les lames si elles heurtent un obstacle, ou
si elles sont déséquilibrées ou faussées.
1. T enez la lame par son extrémité avec un chif fon
ou un gant épais.
2. Enlevez de l'axe, le boulon, la rondelle courbe
et la lame ( Figure 64 ).
g027833
Figure 64
1. Ailette de la lame 3. Rondelle courbe
2. Lame 4. Boulon de lame
Affûtage des lames
1. Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame ( Figure 65 ).
Remarque: V eillez à conserver l'angle de
coupe d'origine.
Remarque: Limez la même quantité de métal
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
g000552
Figure 65
1. Aiguiser en conservant l'angle d'origine
2. Vériez l'équilibre de la lame en la plaçant sur
un équilibreur ( Figure 66 ).
Remarque: Si la lame reste horizontale, elle
est équilibrée et peut être utilisée.
Remarque: Si la lame est déséquilibrée, limez
un peu l'extrémité de l'ailette seulement ( Figure
65 ).
g000553
Figure 66
1. Lame
2. Équilibreur
3. Répétez la procédure jusqu'à ce que la lame
soit équilibrée.
51
