g027833

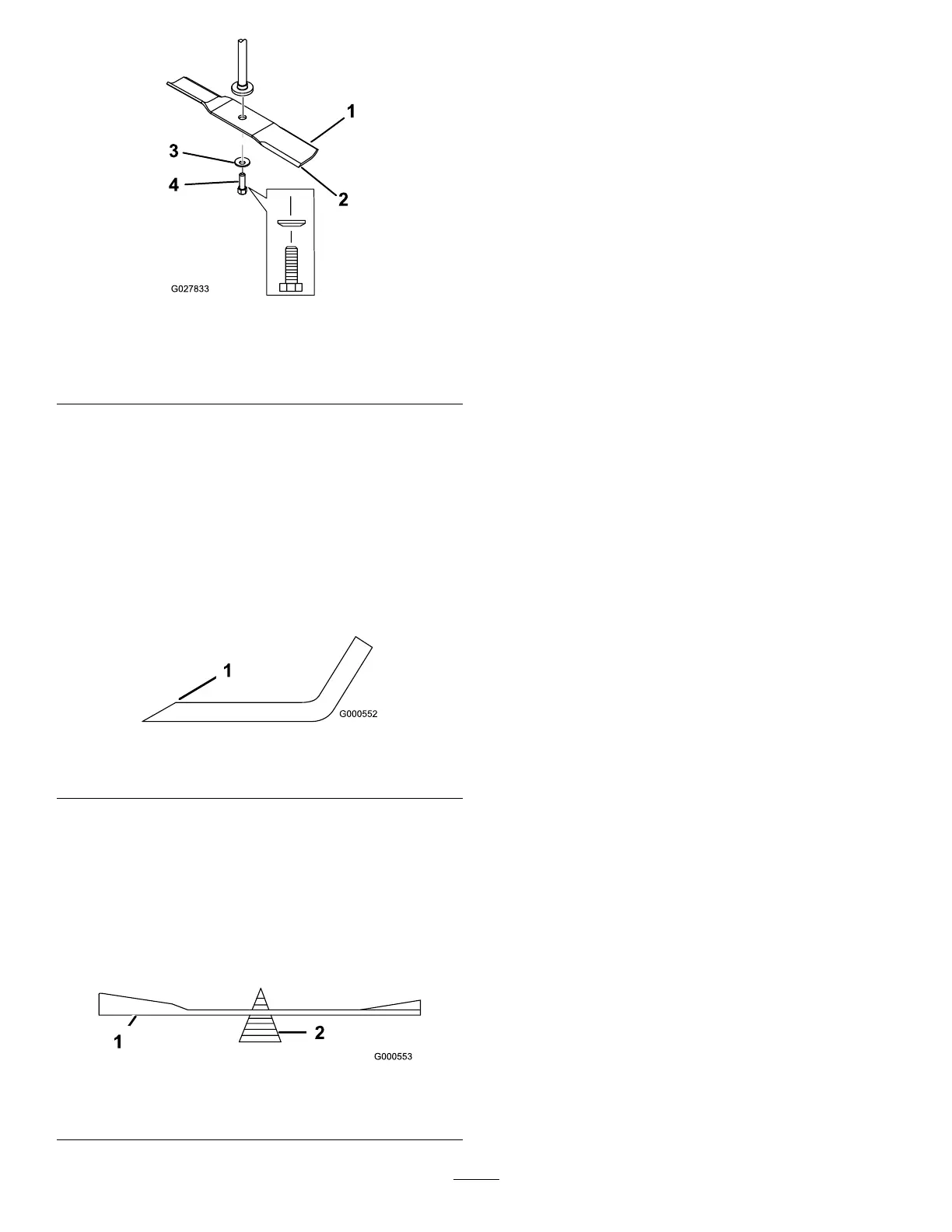

Bild 64
1. Flügelbereich des
Messers
3. W ellenscheibe
2. Messer 4. Messerschraube
Schärfen der Messer
1. Schärfen Sie die Schnittkante an beiden Enden
des Schnittmessers mit einer Feile ( Bild 65 ).
Hinweis: Behalten Sie den ursprünglichen
Winkel bei.
Hinweis: Das Mähmesser behält seine
Auswuchtung bei, wenn von beiden
Schnittkanten die gleiche Materialmenge
entfernt wird.
g000552
Bild 65
1. Schärfen Sie im ursprünglichen Winkel.
2. Prüfen Sie die Auswuchtung des Schnittmessers
auf einer Ausgleichsmaschine ( Bild 66 ).
Hinweis: W enn das Schnittmesser in seiner
horizontalen Position bleibt, ist es ausgewuchtet
und kann wiederverwendet werden.
Hinweis: Feilen Sie, wenn das Schnittmesser
nicht ausgewuchtet ist, vom Flügelbereich des
Messers etwas Metall ab ( Bild 65 ).
g000553
Bild 66
1. Messer 2. Ausgleichsmaschine
3. Wiederholen Sie diesen V organg, bis das
Messer ausgewuchtet ist.
Einbauen der Messer
1. Setzen Sie das Messer auf die Spindelwelle
( Bild 64 ).
W ichtig: Der gebogene T eil des Mähmesser
muss nach oben zur Innenseite des
Mähwerks zeigen, um einen guten Schnitt
sicherzustellen.
2. Setzen Sie die W ellenscheibe (Kappenseite zum
Messer) und die Messerschraube ein ( Bild 64 ).
3. Ziehen Sie die Messerschraube mit einem
Drehmoment von 81 bis 108 N∙m an.
Nivellieren des Mähwerks
Prüfen Sie die Nivellierung des Mähwerks immer ,
wenn Sie das Mähwerk einbauen oder wenn Sie
ungleichmäßige Schnitthöhen auf dem Rasen
bemerken.
Prüfen Sie vor dem Nivellieren das Mähwerk auf
verbogene Messer; wechseln Sie verbogene Messer
aus, siehe W arten der Schnittmesser ( Seite 48 ) bevor
Sie fortfahren.
Nivellieren Sie das Mähwerk zuerst seitlich, bevor Sie
es in Längsrichtung nivellieren.
V oraussetzungen:
• Die Maschine auf einer ebenen Fläche stehen.
• Alle Reifen müssen den richtigen Druck haben;
siehe Prüfen des Reifendrucks ( Seite 44 ) .
Prüfen der seitlichen Nivellierung
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P ARK - Stellung.
2. Stellen Sie vor dem V erlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
T eile zum Stillstand gekommen sind.
3. Stellen Sie die Schnitthöhe auf 76 mm ein.
4. Drehen Sie die Schnittmesser vorsichtig von
einer Seite zur anderen.
5. Messen Sie den Abstand zwischen den äußeren
Schnittkanten und der ebenen Oberäche ( Bild
67 und Bild 68 ).
Hinweis: W enn beide Messwerte nicht
innerhalb von 5 mm liegen, ist eine Einstellung
50
