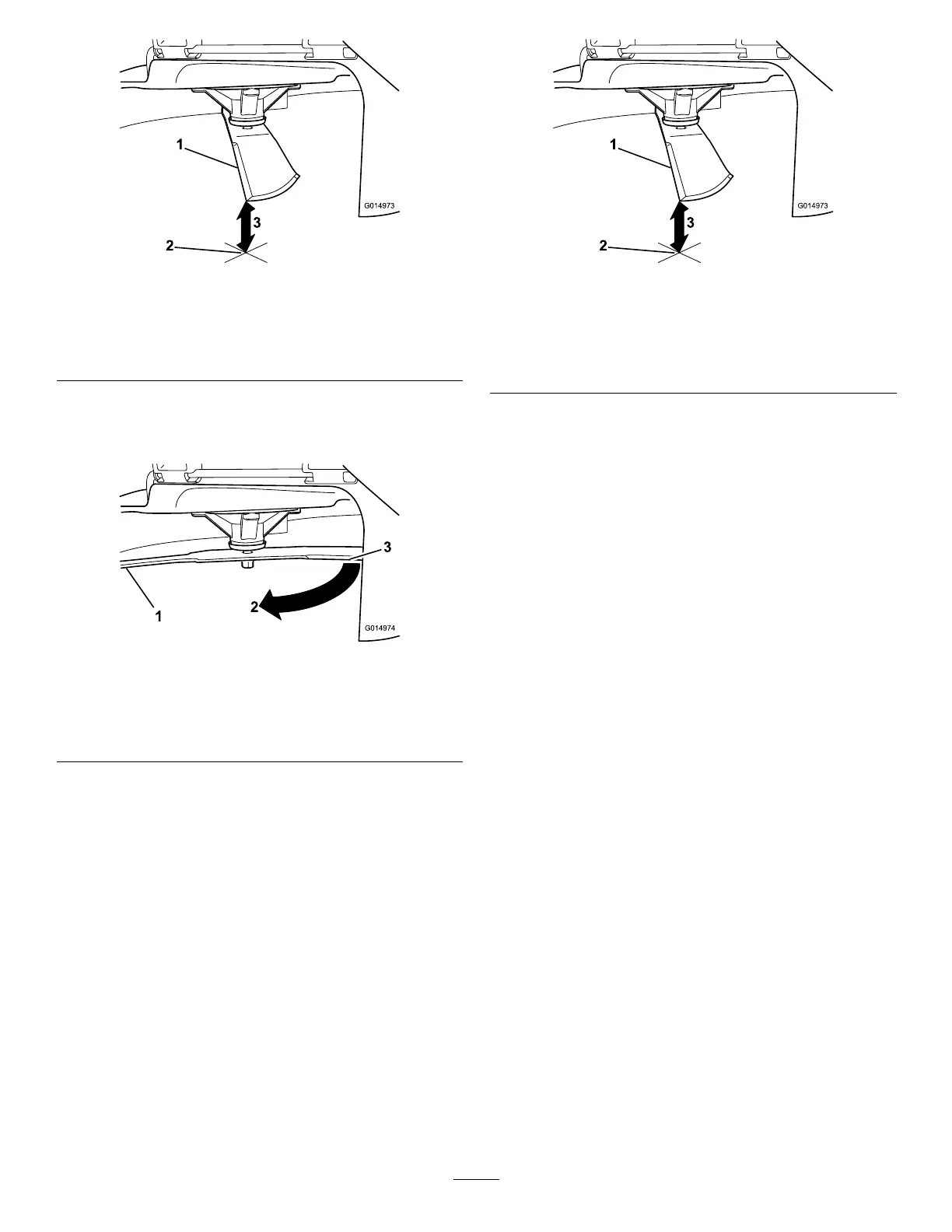

Bild 61
1. Messer (in der Stellung für das Messen)
2. Ebene Fläche
3. Zwischen Messer und Oberäche gemessener Abstand (A)
4. Drehen Sie dasselbe Messer um 180 Grad,
sodass die andere Schnittkante jetzt in
derselben Stellung ist ( Bild 62 ).
g014974
Bild 62
1. Messer (bereits gemessene Seite)
2. Messung (vorher verwendete Stellung)
3. Andere Messerseite wird in die Messstellung bewegt
5. Messen Sie von der Messerspitze bis zu ebenen
Fläche ( Bild 63 ).
Hinweis: Die Dif ferenz sollte höchstens 3 mm
betragen.
g014973
Bild 63
1. Gegenüberliegende Messerkante (in Messstellung)
2. Ebene Fläche
3. Zweiter zwischen Messer und Oberäche (B) gemessener
Abstand
A. W enn die Dif ferenz zwischen A und B
größer als 3 mm ist, wechseln Sie das
Messer aus, siehe Entfernen der Messer
( Seite 49 ) und Einbauen der Messer ( Seite
50 ) .
Hinweis: W enn Sie ein verbogenes
Messer durch ein neues ersetzen und der
W ert weiterhin über 3 mm liegt, ist die
Messerspindel ggf. verbogen. W enden Sie
sich für den Kundendienst an den of ziellen
V ertragshändler .
B. W enn die Abweichung innerhalb der
Beschränkungen liegt, fahren Sie mit dem
nächsten Messer fort.
6. Wiederholen Sie die Schritte für jedes Messer .
Entfernen der Messer
W echseln Sie die Messer aus, wenn sie auf ein festes
Objekt aufgeprallt sind oder nicht ausgewuchtet oder
verbogen sind.
1. Halten Sie das Ende des Messers mit einem
stark wattierten Handschuh oder wickeln Sie
einen Lappen um es herum.
2. Entfernen Sie die Messerschraube,
W ellenscheibe und das Messer von der
Spindelwelle ( Bild 64 ).
49
