6. Montieren Sie den Hubarm mit der
Unterlegscheibe und dem Splint ( Bild
77 ).
7. Wiederholen Sie die Schritte 5 und 6 für die
andere Seite der Maschine.
8. Befestigen Sie die vordere Stützstange mit den
Lastösenbolzen und Splints am Mähwerk ( Bild
76 ).
9. V erlegen Sie den Mähwerkriemen auf der
Motorriemenscheibe, siehe Austauschen des
Mähwerk - T reibriemens ( Seite 46 ) .
10. Ziehen Sie die unteren zwei Schrauben
an, mit denen die Mähwerkabdeckung am
Mähwerk befestigt ist, siehe Lösen der
Mähwerkabdeckung ( Seite 35 ) .
Austauschen des
Ablenkblechs
W artungsintervall : Bei jeder V erwendung oder
täglich —Prüfen Sie das Ablenkblech
auf Defekte.
W ARNUNG:
Eine nicht abgedeckte Auswurföffnung kann
zum Ausschleudern von Gegenständen auf
den Bediener oder Unbeteiligte führen. Das
kann schwere V erletzungen zur Folge haben.
Außerdem könnte es auch zum Kontakt mit
dem Messer kommen.
Setzen Sie die Maschine nie ohne
Grasablenkblech, Auswurfabdeckung oder
Heckfangsystem ein.
1. Nehmen Sie die Mutter (⅜") aus der Stange
unter dem Mähwerk ab ( Bild 78 ).

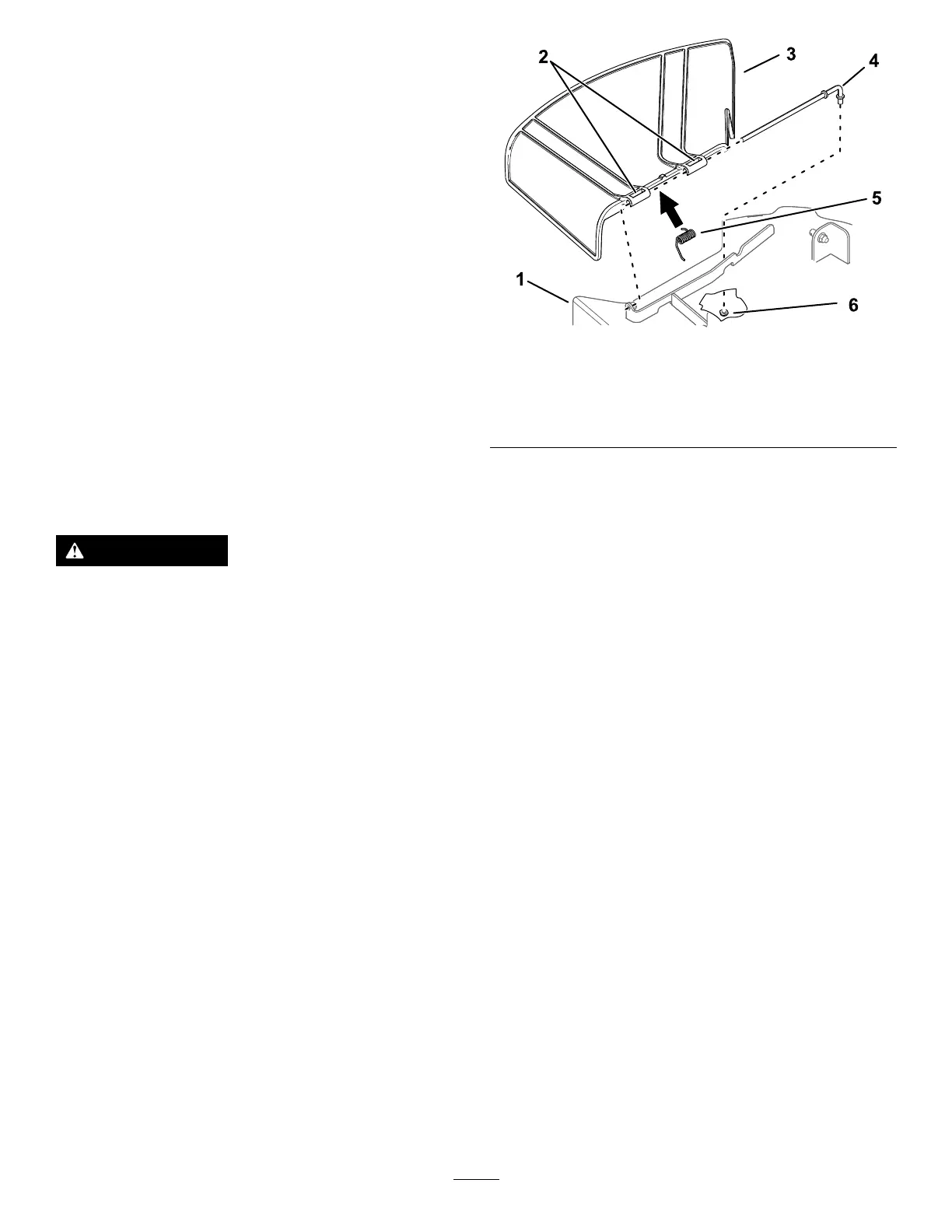

g296957
Bild 78
1. Mähwerk
4. Stange
2. Grasablenkblechzapfen
5. Feder
3. Grasablenkblech 6. Mutter (⅜")
2. Schieben Sie die Stange aus der
Mähwerkhalterung, der Feder und dem
Ablenkblech ( Bild 78 ).
3. Entfernen Sie defekte oder abgenutzte
Ablenkbleche.
4. Montieren Sie das neue Ablenkblech ( Bild 78 ).
5. Schieben Sie das gerade Ende der Stange durch
den hinteren Drehzapfen des Ablenkblechs.
6. Setzen Sie die Feder mit den Enddrähten
nach unten auf die Stange, zwischen die
Ablenkblechhalterungen.
7. Schieben Sie die Stange durch den zweiten
Drehzapfen am Grasablenkblech ( Bild 78 ).
8. Setzen Sie die Stange vorne am Ablenkblech in
die Halterung am Mähwerk.
9. Befestigen Sie das hintere Stangenende mit
einer Mutter (⅜") am Mähwerk, wie in Bild 78
abgebildet.
W ichtig: Das Grasablenkblech muss in
der abgesenkten Stellung unter Federdruck
stehen. Heben Sie das Ablenkblech an, um
zu testen, ob es in der ganz abgesenkten
Stellung einrastet.
