g296957

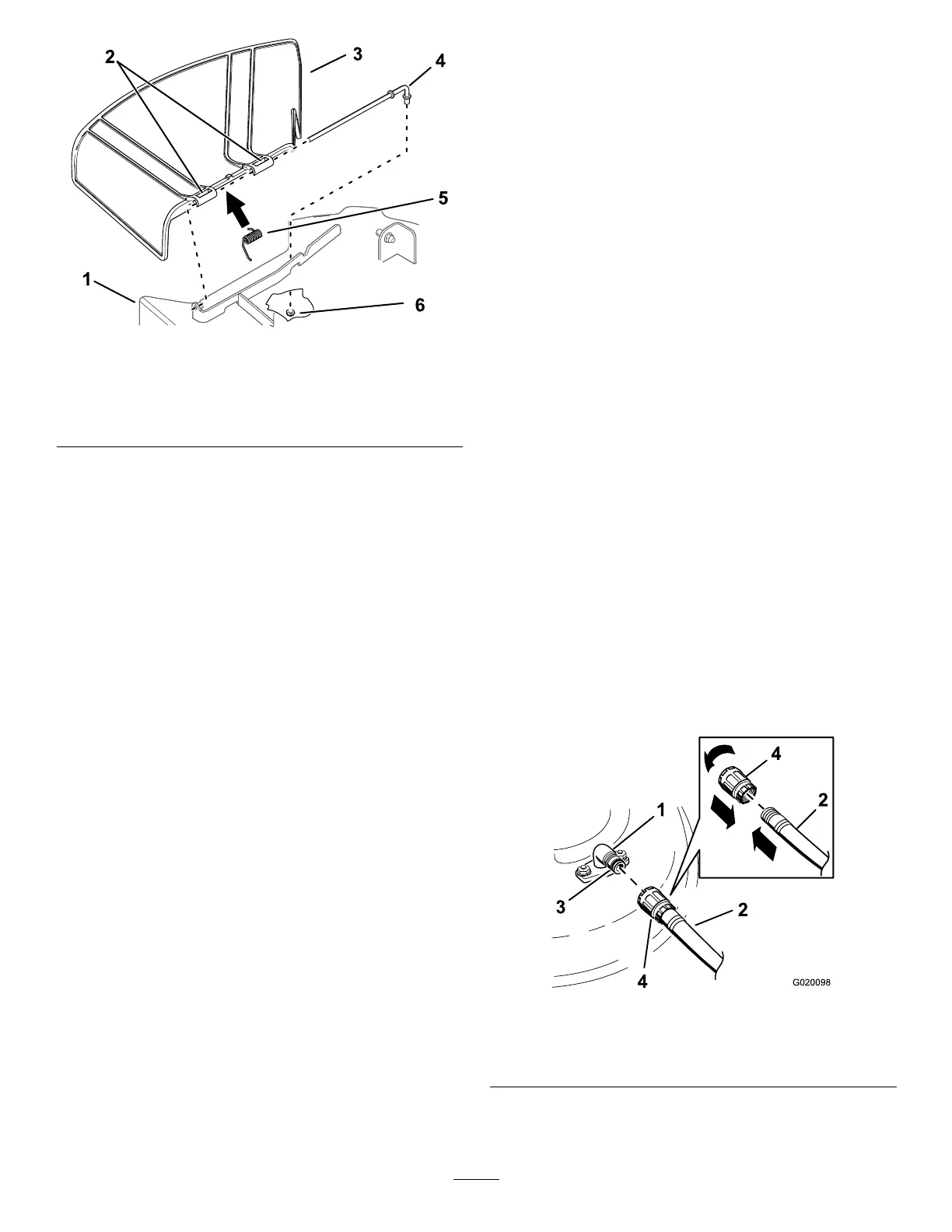

Figure 78
1. Plateau de coupe 4. T ige
2. Pivot du déecteur d'herbe
5. Ressort
3. Déecteur d'herbe
6. Écrou (⅜")
2. Sortez la tige du support du plateau, du ressort
et du déecteur d'herbe ( Figure 78 ).
3. Déposez le déecteur d'herbe s'il est
endommagé ou usé.
4. Montez le nouveau déecteur d'herbe ( Figure
78 ).
5. Insérez l'extrémité droite de la tige dans le pivot
du déecteur d'herbe.
6. Placez le ressort sur la tige, les ls d'extrémité
dirigés vers le bas, entre les supports du
déecteur d'herbe.
7. Insérez la tige dans le second pivot du déecteur
d'herbe ( Figure 78 ).
8. Insérez la tige à l'avant du déecteur d'herbe
dans le support sur le plateau.
9. Fixez l'extrémité arrière de la tige dans le
plateau de coupe à l'aide d'un écrou (⅜"),
comme montré à la Figure 78 .
Important: Le déecteur d'herbe doit être
rappelé à la position abaissée par le ressort.
Soulevez le déecteur pour vérier qu'il
s'enclenche complètement en position
abaissée.
Nettoyage
Lavage du dessous du
plateau de coupe
Périodicité des entretiens : Après chaque utilisation
Important: La machine peut être lavée à l'eau
avec un détergent doux. N'utilisez pas de
nettoyeur haute pression. N'utilisez pas trop
d'eau, surtout près du panneau de commande,
sous le siège et autour du moteur , des pompes
hydrauliques et des moteurs électriques.
Lavez le dessous du plateau de coupe après chaque
utilisation pour éviter l'accumulation d'herbe et
améliorer ainsi le mulching et la dispersion des
déchets de tonte.
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Branchez le raccord du tuyau au raccord de
lavage du plateau de coupe et ouvrez l'eau en
grand ( Figure 79 ).
Remarque: Enduisez de vaseline le joint
torique du raccord de lavage pour faciliter
le branchement du tuyau d'arrosage sans
endommager le joint torique.
g020098
Figure 79
1. Raccord de lavage 3. Joint torique
2. T uyau d'arrosage 4. Raccord
4. Abaissez le plateau de coupe à la hauteur
minimum.
57
