g297021

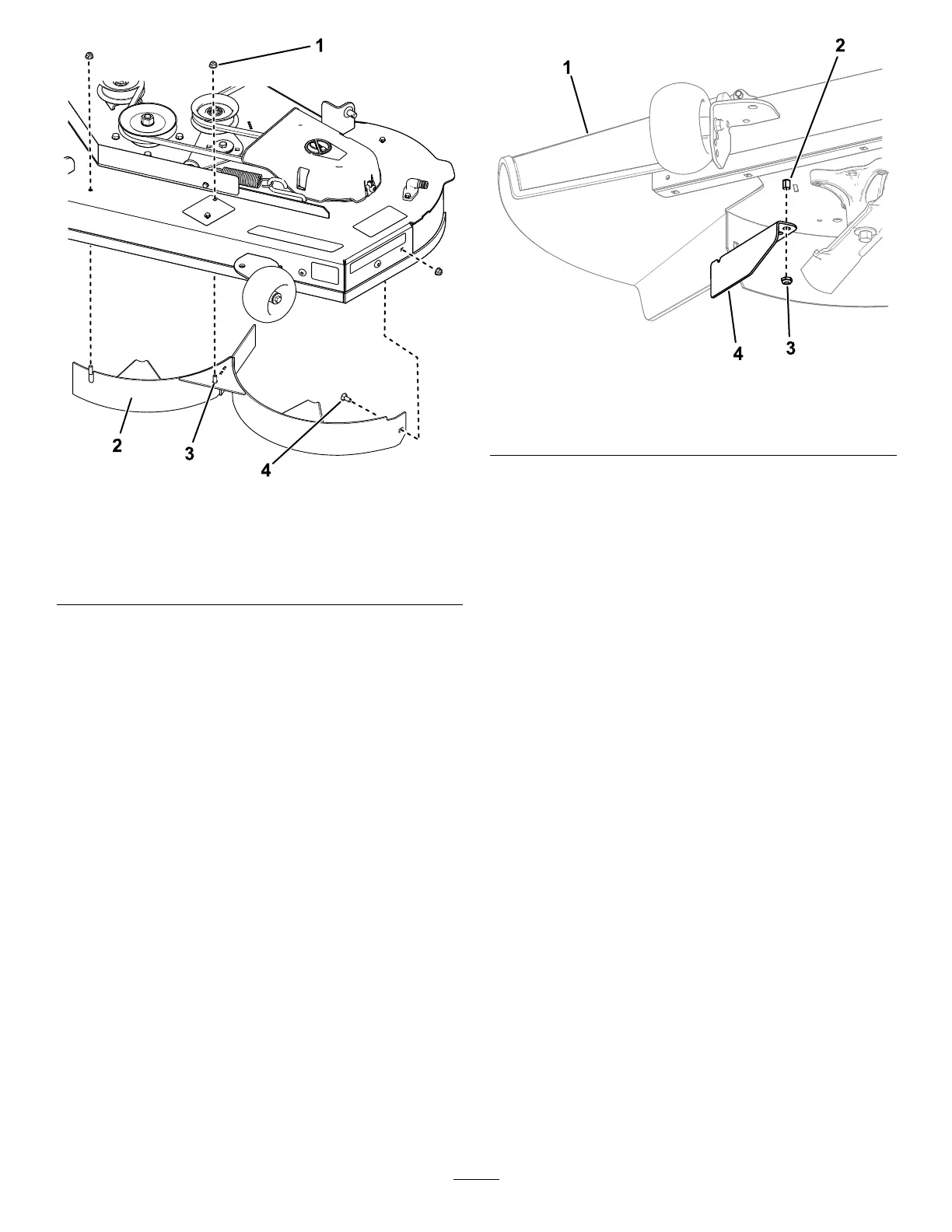

Bild 14
1. Sicherungsmutter – 5/16"
(3)
3. Geschweißte Streben (2)
2. Linkes Ablenkblech
4. Schlossschraube –
5/16" x ¾"
8. Entfernen Sie die Schlossschraube und
Sicherungsmutter , die das linke Ablenkblech
am Mähwerk befestigen, und entfernen Sie das
Ablenkblech ( Bild 14 ).
9. Suchen Sie die zwei Schrauben in den losen
T eilen und setzen Sie diese Befestigungen
mit den vorhandenen Sicherungsmuttern in
die Löcher im Mähwerk ein, die in Bild 14
abgebildet sind, um das Herausschleudern von
Rückständen zu vermeiden.
Hinweis: Setzen Sie die Schrauben durch die
Unterseite des Mähwerks ein und verwenden
Sie eine vorhandene Sicherungsmutter , um sie
von oben zu befestigen.
10. Entfernen Sie die Mutter von der
Ablenkblechstange unter dem Mähwerk
( Bild 15 ).
g297046
Bild 15
1. Grasablenkblech
3. Mutter
2. Ablenkblechstange 4. V ersatzablenkblech
1 1. V erwenden Sie die Mutter , um das
V ersatzablenkblech an der Ablenkblechstange
am äußeren Loch des Ablenkblechs ( Bild 15 )
zu montieren.
12. Befestigen Sie das Mähwerk, siehe Einbauen
des Mähwerks ( Seite 54 ) .
Während des Einsatzes
Hinweise zur Sicherheit
während des Betriebs
Allgemeine Sicherheit
• Der Besitzer bzw . Bediener ist für Unfälle oder
V erletzungen von Dritten sowie Sachschäden
verantwortlich und kann diese verhindern.
• Konzentrieren Sie sich immer bei der V erwendung
der Maschine. T un Sie nichts, was Sie ablenken
könnte, sonst können V erletzungen oder
Sachschäden auftreten.
• Setzen Sie die Maschine nicht ein, wenn Sie
müde oder krank sind oder unter Alkohol - oder
Drogeneinuss stehen.
• Kontakt mit den Messern kann zu schweren
V erletzungen führen. Stellen Sie vor dem
V erlassen der Bedienungsposition den Motor ab,
ziehen Sie den Schlüssel ab und warten Sie, bis
alle beweglichen T eile zum Stillstand gekommen
sind. W enn Sie den Schlüssel in die AUS - Position
stellen, sollte der Motor abgestellt und das
Messer gestoppt werden. W enn dies nicht der
19
