g296990

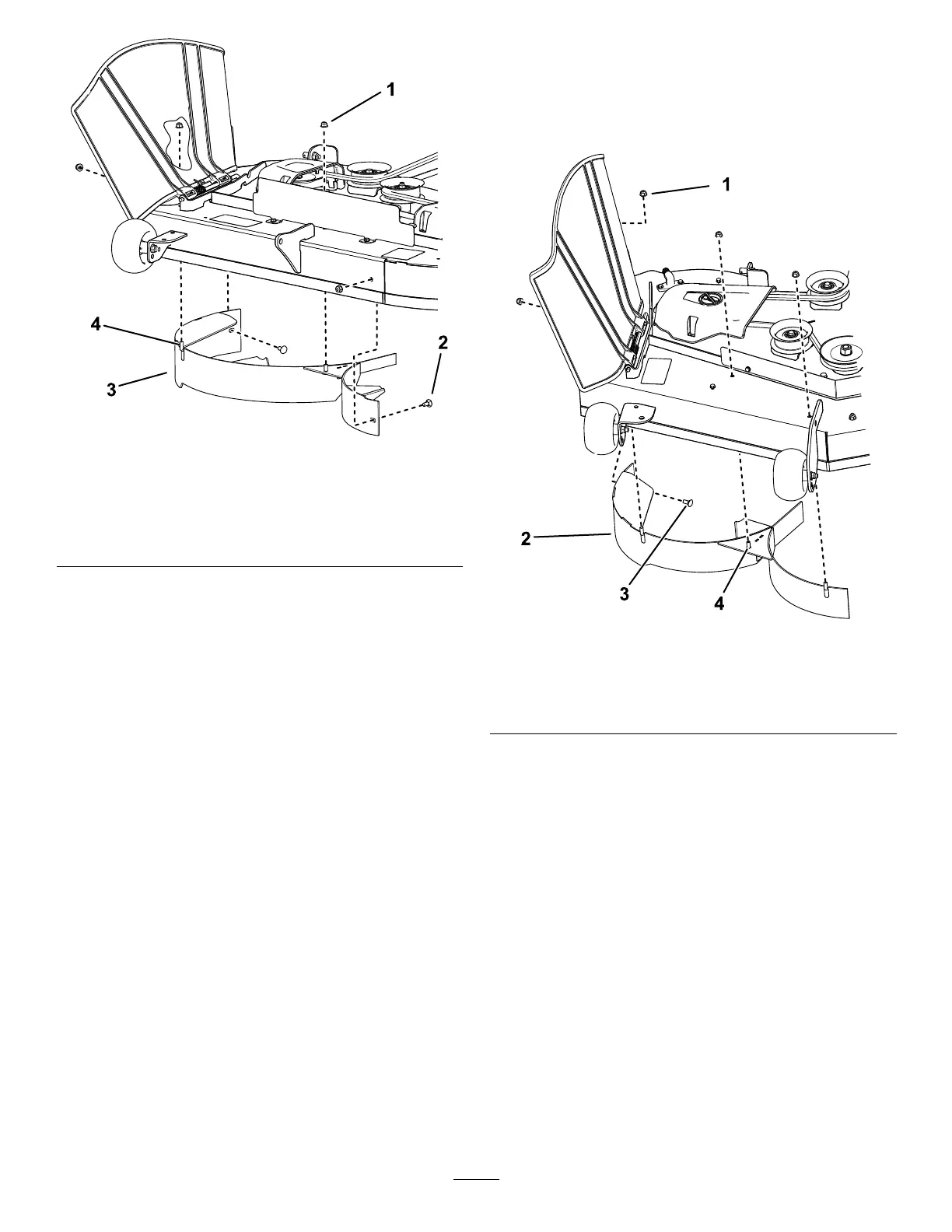

Bild 12
1. Sicherungsmutter – 5/16"
(4)
3. Ablenkblech
2. Schlossschraube –
5/16" x ¾" (2)
4. Geschweißte Streben (2)
5. Entfernen Sie die beiden Schlossschrauben
und Sicherungsmuttern, die das Ablenkblech
am Mähwerk befestigen, und entfernen Sie das
Ablenkblech ( Bild 12 )
6. Suchen Sie die zwei Schrauben in den losen
T eilen und setzen Sie diese Befestigungen
mit den vorhandenen Sicherungsmuttern
in die Löcher für die geschweißten Pfosten
ein ( Bild 12 ), um das Herausschleudern von
Rückständen zu vermeiden.
Hinweis: Setzen Sie die Schrauben durch die
Unterseite des Mähwerks ein und verwenden
Sie eine vorhandene Sicherungsmutter , um sie
von oben zu befestigen.
7. Befestigen Sie das Mähwerk, siehe Einbauen
des Mähwerks ( Seite 54 ) .
Maschinen mit 127 - cm - Mähwerken
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P ARK - Stellung.
2. Stellen Sie vor dem V erlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
T eile zum Stillstand gekommen sind.
3. Nehmen Sie das Mähwerk ab, siehe Entfernen
des Mähwerks ( Seite 53 ) .
4. Entfernen Sie die drei Sicherungsmuttern (5/16")
von den geschweißten Pfosten des rechten
Ablenkblechs ( Bild 13 ).
g297022
Bild 13
1. Sicherungsmutter – 5/16"
(4)
3. Schlossschraube –
5/16" x ¾"
2. Rechtes Ablenkblech
4. Geschweißte Streben (3)
5. Entfernen Sie die beiden Schlossschrauben und
Sicherungsmuttern, die das rechte Ablenkblech
am Mähwerk befestigen, und entfernen Sie das
Ablenkblech ( Bild 13 )
6. Suchen Sie die drei Schrauben in den losen
T eilen und setzen Sie diese Befestigungen
mit den vorhandenen Sicherungsmuttern
in die Löcher für die geschweißten Pfosten
ein ( Bild 13 ), um das Herausschleudern von
Rückständen zu vermeiden.
Hinweis: Setzen Sie die Schrauben durch die
Unterseite des Mähwerks ein und verwenden
Sie eine vorhandene Sicherungsmutter , um sie
von oben zu befestigen.
7. Entfernen Sie die beiden Sicherungsmuttern
(5/16") von den geschweißten Pfosten des
linken Ablenkblechs ( Bild 14 ).
18
