g295768

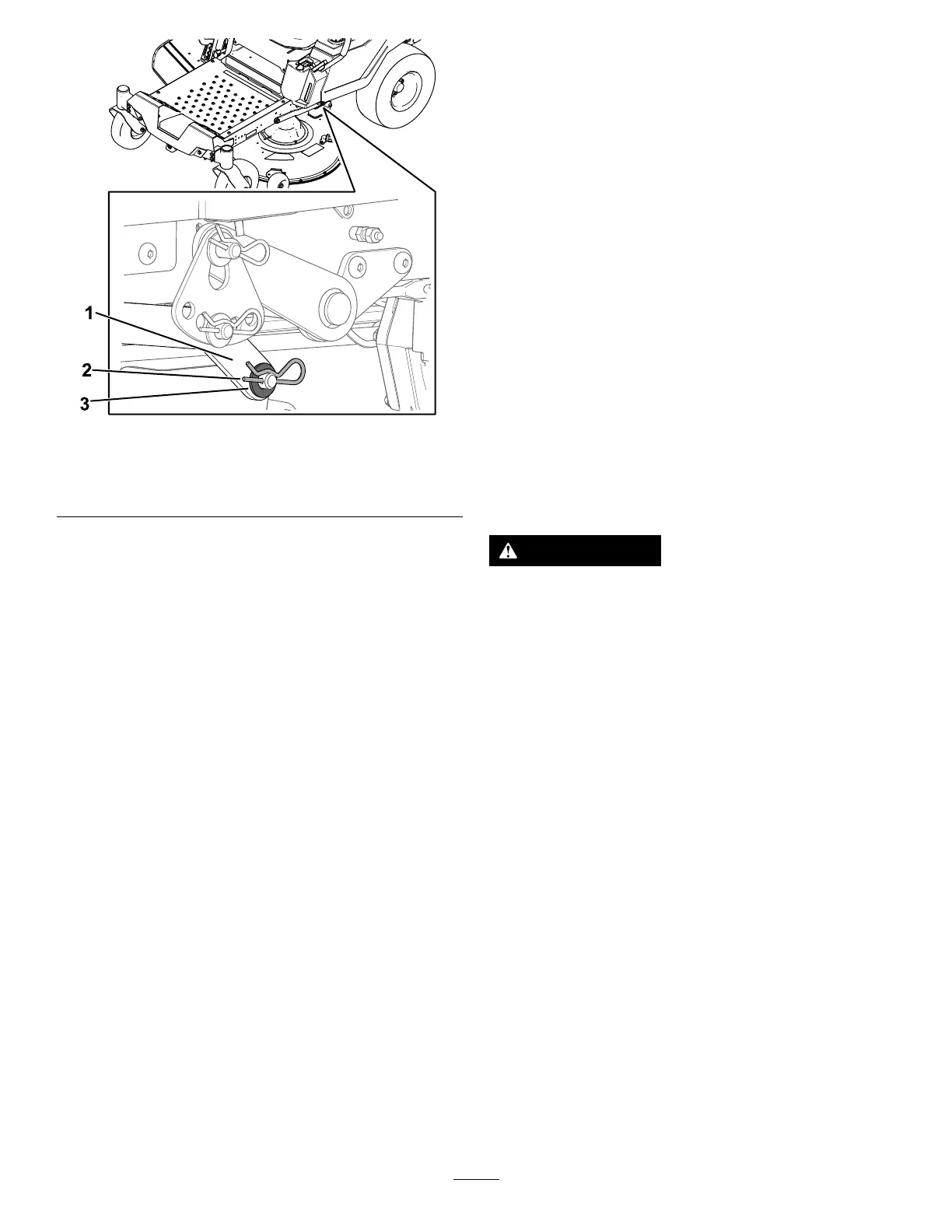

Figure 77
1. Bras de levage 3. Rondelle
2. Goupille fendue
8. Déposez le bras de levage de l'axe du plateau
( Figure 77 ).
9. Répétez les opérations 7 et 8 de l'autre côté de
la machine.
10. Déplacez le plateau de coupe en arrière pour
dégager la courroie du plateau de coupe de la
poulie du moteur .
1 1. Sortez le plateau de coupe de sous la machine.
Remarque: Conservez toutes les pièces en
vue du remontage.
Montage du plateau de
coupe
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Glissez le plateau de coupe sous la machine.
4. Abaissez la commande de hauteur de coupe à
la position la plus basse.
5. D'un côté de la machine, soulevez l'arrière du
plateau de coupe et installez le bras de levage
sur l'axe du plateau ( Figure 77 ).
6. Installez le bras de levage avec la rondelle et la
goupille fendue ( Figure 77 ).
7. Répétez les opérations 5 et 6 de l'autre côté de
la machine.
8. Fixez la tige de support avant au plateau de
coupe à l'aide de l'axe de chape et de la goupille
fendue ( Figure 76 ).
9. Placez la courroie d'entraînement du plateau
de coupe sur la poulie de moteur ; voir
Remplacement de la courroie du plateau de
coupe ( page 47 ) .
10. Resserrez les 2 boulons inférieurs qui xent le
panneau de protection au plateau de coupe ;
voir Relâchement du panneau de protection du
plateau de coupe ( page 36 ) .
Remplacement du
déecteur d'herbe
Périodicité des entretiens : À chaque utilisation ou
une fois par jour —Vériez l'état du
déecteur d'herbe.
A TTENTION
Si l'ouverture d'éjection n'est pas fermée, la
machine peut projeter des objets dans votre
direction ou celles de personnes à proximité
et causer des blessures graves. Un contact
avec la lame est également possible.
N'utilisez pas la machine sans le déecteur
d'herbe, l'obturateur d'éjection ou le système
de ramassage.
1. Retirez l'écrou (⅜") de la tige, sous le plateau
de coupe ( Figure 78 ).
56
