g294197

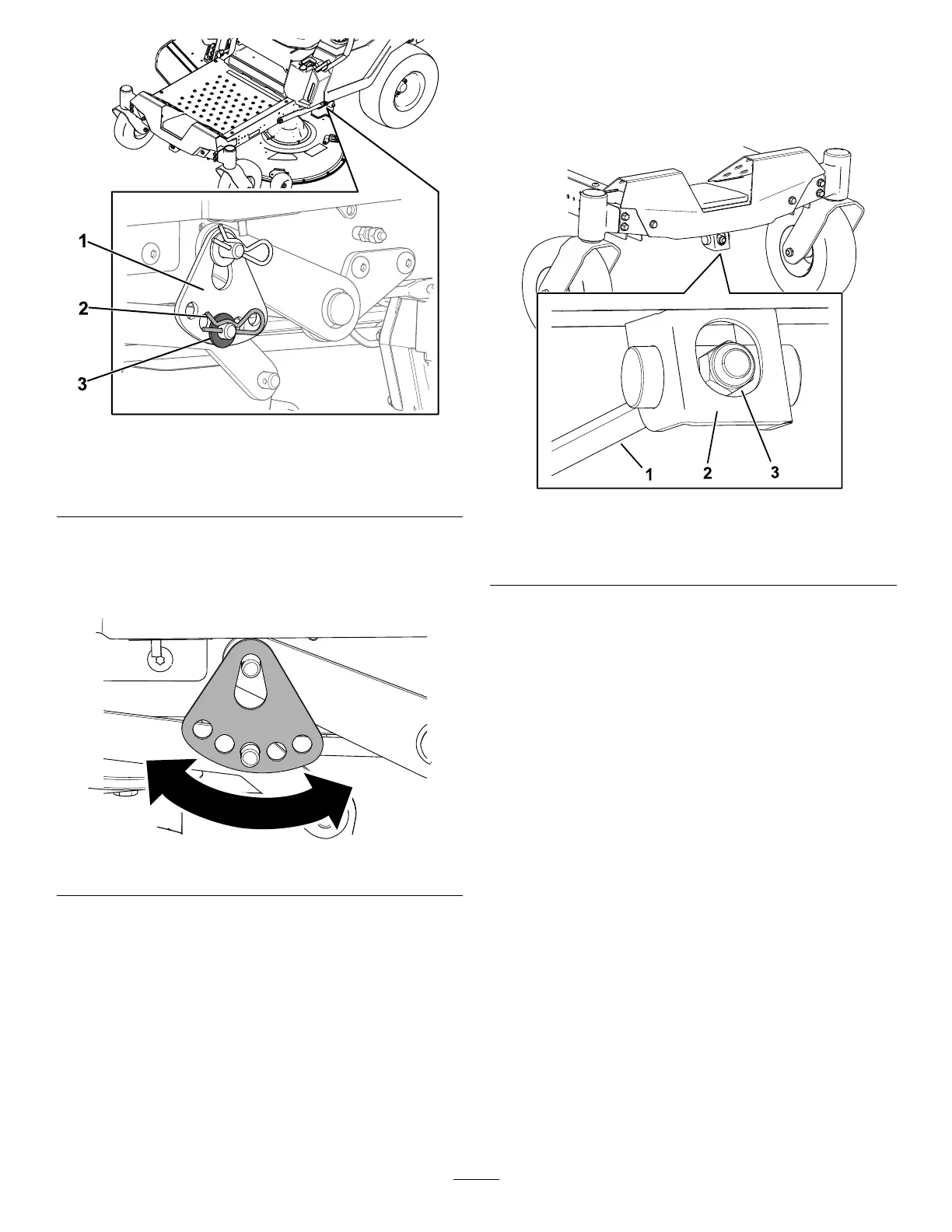

Bild 73
1. Schnitthöhenplatte 3. Scheibe
2. Splint
7. Drehen Sie die Schnitthöhenplatte in ein
anderes Loch, so dass sie das Gewicht des
Mähwerks nach der Montage der Platte trägt
( Bild 74 ).
g294195
Bild 74
8. Montieren Sie die Unterlegscheibe und den
Splint ( Bild 74 ).
9. Wiederholen Sie die Schritte 6 bis 8 an der
anderen Maschinenseite.
10. Prüfen Sie die Nivellierung in Querrichtung
erneut; wiederholen Sie diese Schritte, bis die
Messungen richtig sind.
1 1. Prüfen Sie die Schnittmesserneigung in
Längsrichtung, um das Mähwerk zu nivellieren,
siehe Prüfen der Schnittmesserneigung in
Längsrichtung ( Seite 51 ) .
Einstellen der Schnittmessernei-
gung in Längsrichtung
1. Drehen Sie die Einstellmutter an der V orderseite
des Mähers ( Bild 75 ).
g294471
Bild 75
1. Einstellstange 3. Einstellmutter
2. Einstellblock
2. Ziehen Sie die Einstellmutter fest, um die
V orderseite des Mähwerks anzuheben.
3. Lockern Sie die Einstellmutter , um die
V orderseite des Mähwerks abzusenken.
4. Überprüfen Sie nach dem Einstellen erneut die
Neigung in Längsrichtung. Stellen Sie die Mutter
ein, bis die vordere Messerspitze um 1,6 mm bis
7,9 mm tiefer liegt als die hintere Messerspitze,
siehe Prüfen der Schnittmesserneigung in
Längsrichtung ( Seite 51 ) .
5. W enn die Neigung in Längsrichtung richtig
ist, prüfen Sie die seitliche Nivellierung des
Mähwerks noch einmal; siehe Prüfen der
seitlichen Nivellierung ( Seite 50 ) .
Entfernen des Mähwerks
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P ARK - Stellung.
2. Stellen Sie vor dem V erlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
T eile zum Stillstand gekommen sind.
53
