Machines avec plateaux de coupe
de 127 cm
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames en
position désengagée et les leviers de commande
de déplacement à la position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Déposez le plateau de coupe ; voir Dépose du
plateau de coupe ( page 55 ) .

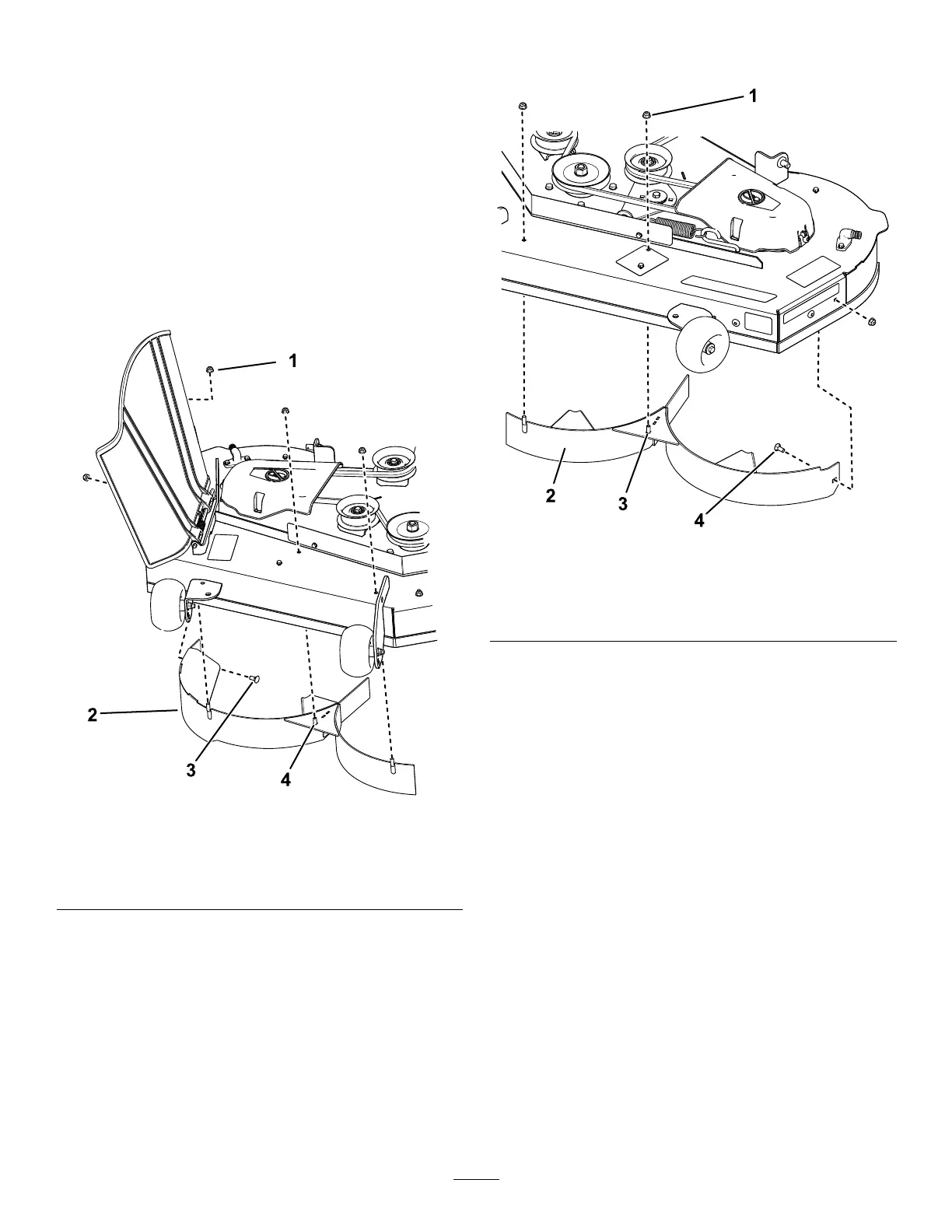

4. Retirez les 3 contre - écrous (5/16") des montants
soudés du déecteur droit ( Figure 13 ).
g297022
Figure 13
1. Contre - écrou (5/16") (4)
3. Boulon de carrosserie
(5/16" x ¾")
2. Déecteur droit 4. Montant soudé (3)
5. Retirez les 2 boulons de carrosserie et les 2
contre - écrous qui xent le déecteur droit au
plateau, puis déposez le déecteur ( Figure 13 ).
6. Localisez les 3 boulons dans les pièces
détachées et insérez - les, avec les contre - écrous
existants, dans les trous utilisés pour les
montants soudés ( Figure 13 ) an d’éviter la
projection de débris.
Remarque: Insérez le boulon en passant
par le dessous du plateau de coupe et xez - le
au - dessus avec un contre - écrou existant.
7. Retirez les 2 contre - écrous (5/16") des montants
soudés du déecteur gauche ( Figure 14 ).
g297021
Figure 14
1. Contre - écrou (5/16") (3) 3. Montant soudé (2)
2. Déecteur gauche
4. Boulon de carrosserie
(5/16" x ¾")
8. Retirez le boulon de carrosserie et le
contre - écrou qui xent le déecteur gauche au
plateau, puis déposez le déecteur ( Figure 14 ).
9. Localisez les 2 boulons dans les pièces
détachées et insérez - les, avec les contre - écrous
existants, dans les trous du plateau de coupe
(voir Figure 14 ) pour éviter la projection de
débris.
Remarque: Insérez le boulon en passant
par le dessous du plateau de coupe et xez - le
au - dessus avec un contre - écrou existant.
10. Retirez l'écrou de la tige de déecteur d'herbe
sous le plateau de coupe ( Figure 15 ).
19
