Machines met een maaidek van
127 cm
1. Parkeer de machine op een horizontaal
oppervlak, schakel de aftakas uit en zet de
rijhendels naar buiten in de PARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. V erwijder het maaidek; zie Het maaidek
verwijderen ( bladz. 53 ) .
4. V erwijder de 3 borgmoeren (5/16") van de
gelaste pennen van het rechter schot ( Figuur
13 ).
g297022

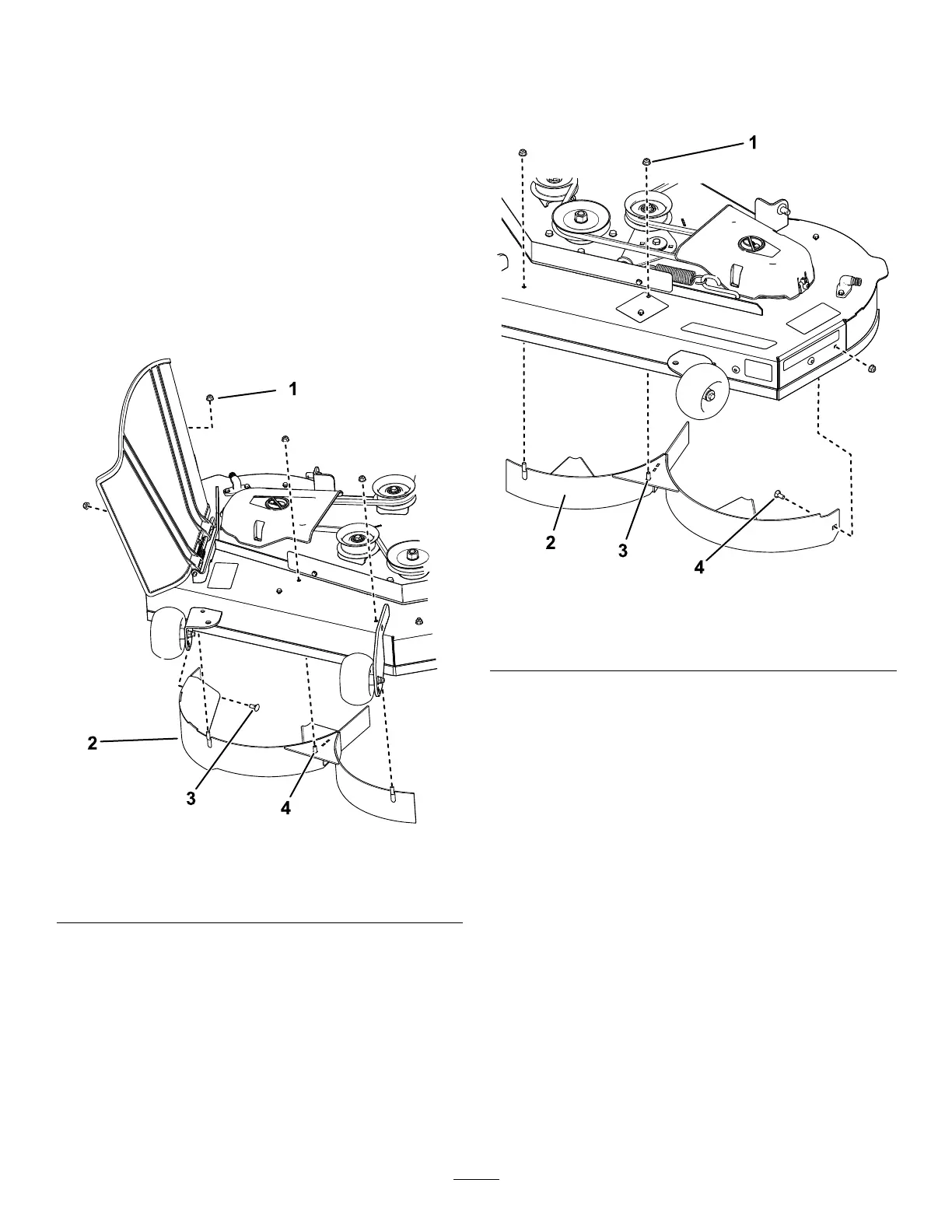

Figuur 13
1. Borgmoer – 5/16" (4) 3. Slotbout – 5/16" x ¾"
2. Rechter schot
4. Gelaste pen (3)
5. V erwijder de 2 slotbouten en 2 borgmoeren
waarmee het rechter schot bevestigd is aan het
maaidek en verwijder het schot ( Figuur 13 ).
6. Zoek de 3 bouten in de losse onderdelen en
gebruik de aanwezige borgmoeren en monteer
de bevestigingen in de openingen die worden
gebruikt voor de gelaste pennen ( Figuur 13 ). Dit
voorkomt rondvliegende voorwerpen.
Opmerking: Monteer de bout naar boven
wijzend door de onderkant van het maaidek en
gebruik een bestaande borgmoer om langs de
bovenkant te borgen.
7. V erwijder de 2 borgmoeren (5/16") van de
gelaste pennen van het linker schot ( Figuur 14 ).
g297021
Figuur 14
1. Borgmoer – 5/16" (3) 3. Gelaste pen (2)
2. Linker schot
4. Slotbout – 5/16" x ¾"
8. V erwijder de slotbout en borgmoer waarmee het
linker schot bevestigd is aan het maaidek en
verwijder het schot ( Figuur 14 ).
9. Zoek de 2 bouten in de losse onderdelen en
gebruik de aanwezige borgmoeren om de
bevestigingen in de openingen te monteren;
zie Figuur 14 . Dit voorkomt rondvliegende
voorwerpen.
Opmerking: Monteer de bout naar boven
wijzend door de onderkant van het maaidek en
gebruik een bestaande borgmoer om langs de
bovenkant te borgen.
10. V erwijder de moer van de stang van de
grasgeleider onder het maaidek ( Figuur 15 ).
18
