g298025

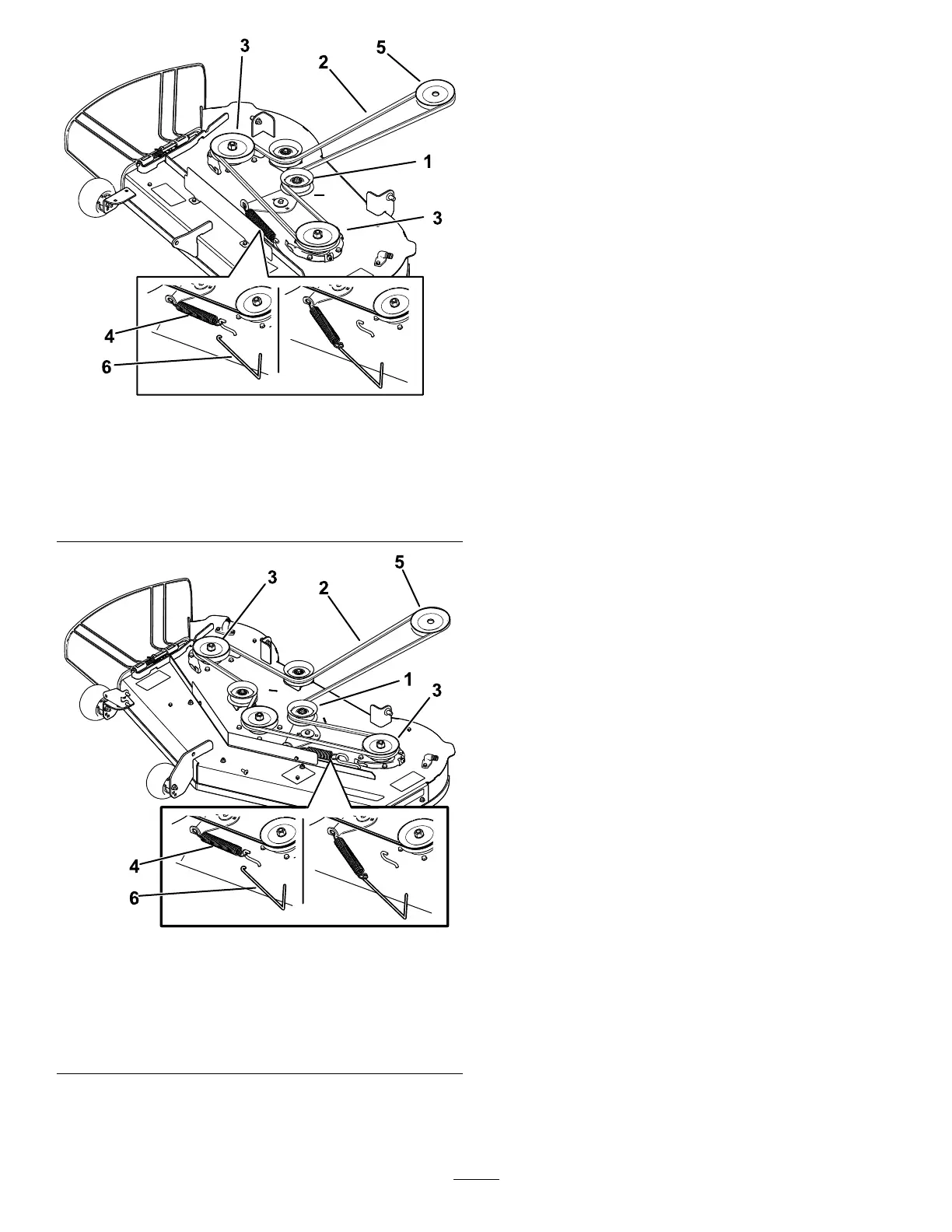

Figuur 57
Maai - eenheden met 2 messen
1. Spanpoelie
4. V eer
2. Drijfriem van maaidek
5. Motorpoelie
3. Buitenste poelie 6. V eerverwijderaar
g298026
Figuur 58
Maai - eenheden met 3 messen
1. Spanpoelie
4. V eer
2. Drijfriem van maaidek
5. Motorpoelie
3. Buitenste poelie 6. V eerverwijderaar
8. Leg de nieuwe riem rond de motorpoelie en de
poelies van het maaidek ( Figuur 57 of Figuur
58 ).
9. Gebruik een veerverwijderaar (T oro
onderdeelnummer 92 - 5771) en plaats de
spanpoelieveer terug op de maaidekhaak om
spanning op de spanpoelie en riem te zetten
( Figuur 57 of Figuur 58 ).
10. V oor maaidekken met 3 messen: zet de moer
vast waarmee de draadvorm vastzit aan de
spanpoelie.
Opmerking: Plaats de draadvorm tegen de
arm van de spanpoelie, zoals getoond in Figuur
56 .
1 1. Monteer de kappen van de poelies.
12. Draai de 2 onderste bouten vast waarmee de
afdekking van het maaidek is bevestigd aan het
maaidek. Zie De afdekking van het maaidek
losmaken ( bladz. 35 ) .
47
