g294044

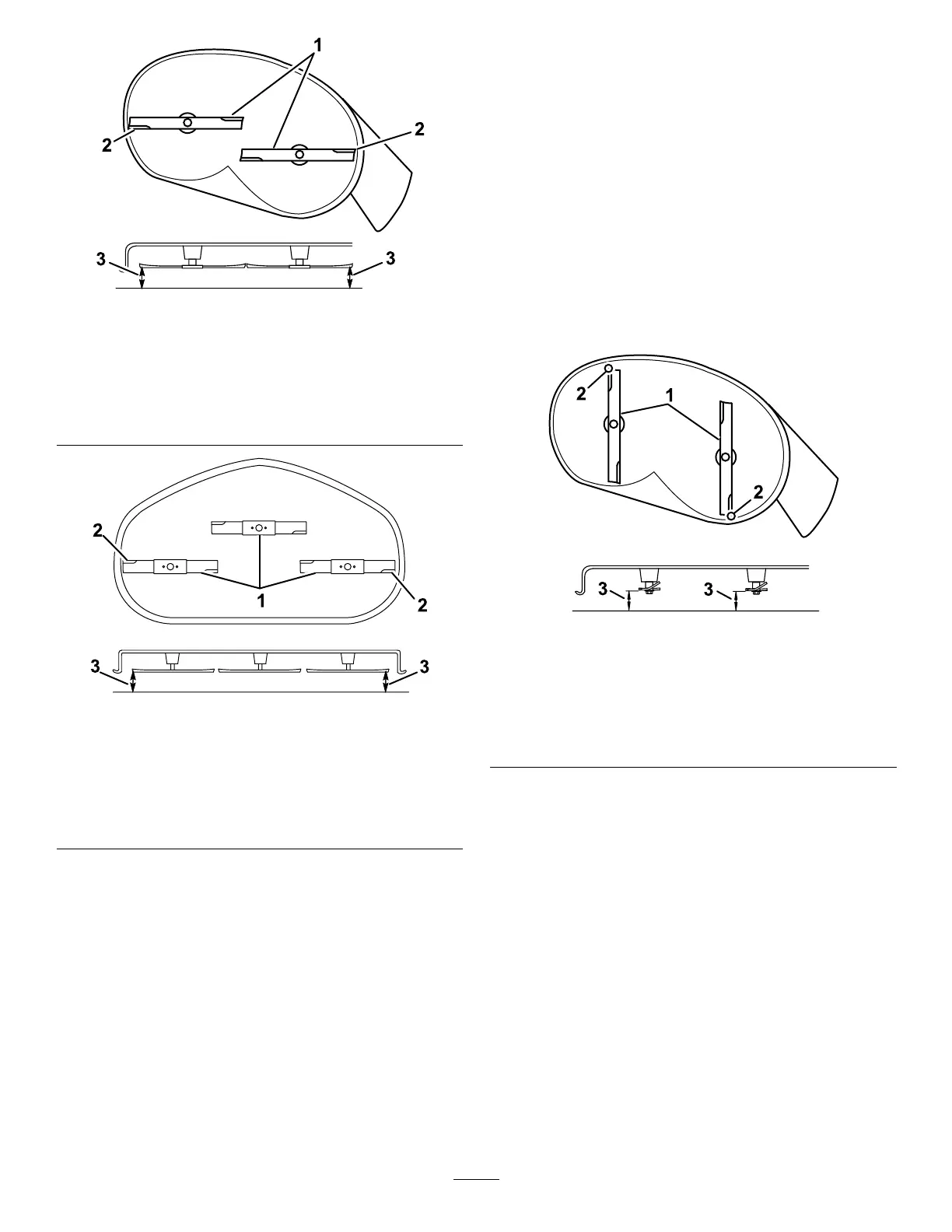

Figuur 67
Maai - eenheden met 2 messen
1. Maaimessen evenwijdig
3. Meet vanaf het uiteinde
van het mes tot het platte
oppervlak hier .
2. Buitenste snijranden
g296913
Figuur 68
Maai - eenheden met 3 messen
1. Maaimessen evenwijdig
3. Meet vanaf het uiteinde
van het mes tot het platte
oppervlak hier .
2. Buitenste snijranden
Schuinstand van het maaidek
(lengterichting) controleren
Controleer de schuinstand van het maaidek telkens
wanneer u dit monteert. Als de voorkant van
de maaier meer dan 7,9 mm lager staat dan de
achterkant van de maaier , moet u de schuinstand van
het maaimes instellen.
1. Parkeer de machine op een horizontaal
oppervlak, schakel de messchakelaar uit en zet
de rijhendels naar buiten in de P ARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Stel de maaihoogte in op 76 mm.
4. Draai de messen voorzichtig rond, totdat ze in
de lengterichting wijzen ( Figuur 69 ).
5. Meet de afstand tussen de rand van het voorste
mes en het horizontale oppervlak, en de afstand
tussen de rand van het achterste mes en het
horizontale oppervlak ( Figuur 69 of Figuur 70 ).
Opmerking: Als de rand van het voorste mes
niet 1,6 tot 7,9 mm lager staat dan de rand van
het achterste mes, ga verder met Schuinstand
van het maaidek (lengterichting) instellen ( bladz.
53 ) .
g294046
Figuur 69
Maai - eenheden met 2 messen
1. Messen in lengterichting
3. Meet vanaf het uiteinde
van het mes tot het platte
oppervlak hier .
2. Buitenste snijranden
51
