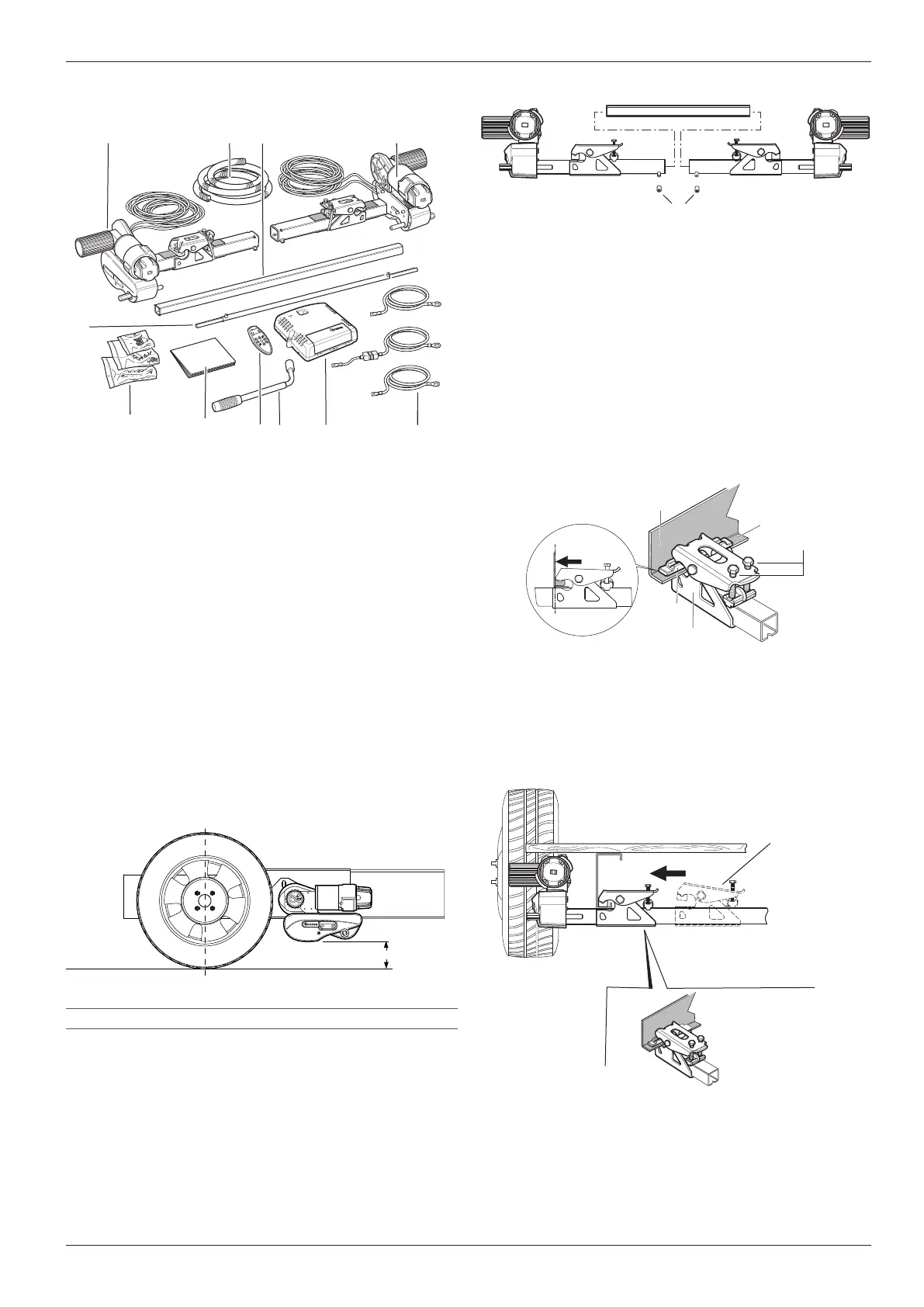

Truma Mover smart M RS1 - Page 11

Mover smart M RS1 Einbau
11DE
60040-00463 ∙ 00 ∙ 09/2023
1
Abb� 34
1 Gewindestifte
6.1.4 Antriebseinheiten und Befestigung platzie-
ren

Die Antriebseinheiten mit Verbindungsrohr und die
Befestigung(Abb� 35-2) am Fahrzeugrahmen an-
setzen und mit den beiden Schrauben(Abb� 35-3) so
fest schrauben, dass ein Verschieben am Rahmen
gerade noch möglich ist�
Der Gripper (Abb� 35-1) muss vollständig auf dem Fahr-
zeugrahmen (Abb� 35-4) aufliegen und am Schenkel
(Abb� 35-5) anliegen�
3
1
2
5
4
Abb� 35

In Querrichtung müssen die Antriebsrollen die maxi-
male Lauäche der Reifen abdecken�

Die Antriebseinheiten entsprechend seitlich ver-
schieben und darauf achten, dass die Gripper weiter
korrekt positioniert bleiben
1
Abb� 36
1 Befestigung

Vor dem Beginn der Montage den Kabelbinder und
die Kartonzuschnitte von der Befestigung entfernen�
Mover
smart
1 2
3
4
6
5
7
8
10
11
9
Abb� 32
1 Antriebseinheit A
2 Antriebseinheit B
3 Leerrohr
4 Verbindungsrohr
5 Einseitenbedienung
6 Beipack
7 Gebrauchs- und Einbauanleitung
8 Fernbedienung
9 Anschwenkhebel
10 Steuerung
11 Batteriekabel rot und Batteriekabel schwarz
6.1.2 Bodenfreiheit beachten

Auf ausreichende Bodenfreiheit (min� 110mm)
achten�

Kann das Mindestmaß für die Bodenfreiheit nicht
eingehalten werden, ist die Montage eines Rangier-
systems nicht möglich�
a
Abb� 33
a min�110mm
6.1.3 Antriebseinheiten mit Verbindungsrohr zu-
sammenstecken

Verbindungsrohr mittig markieren�

Antriebseinheiten mit Verbindungsrohr lose zusam-
menstecken�

Die im Lieferumfang enthaltenen Gewindestifte
(Abb� 34-1) noch nicht einschrauben�
